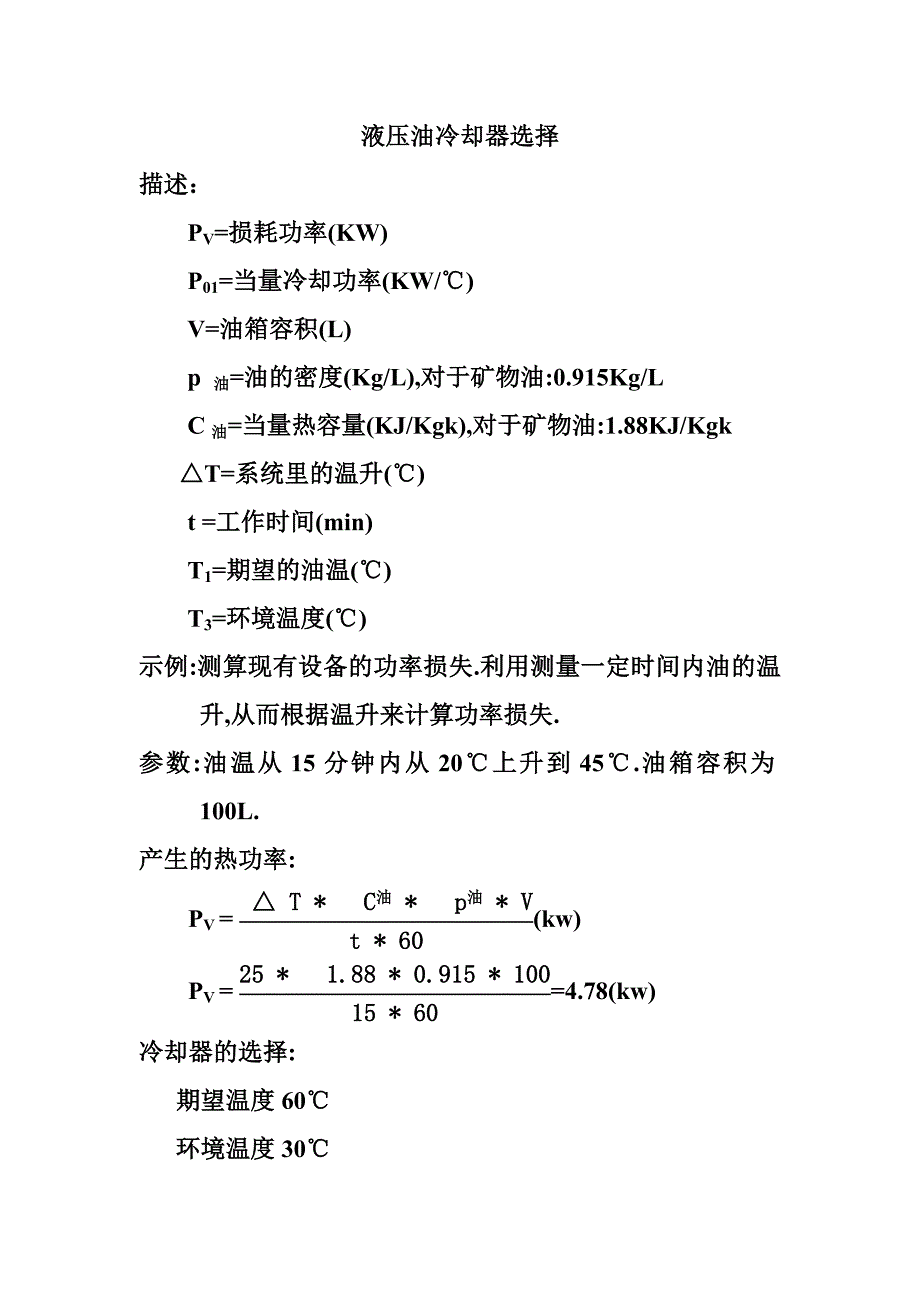

液压油冷却器选择 描述： P V =损耗功率(KW) P 01 =当量冷却功率(KW/℃) V=油箱容积(L) p 油 =油的密度(Kg/L),对于矿物油:0.915Kg/L C 油 =当量热容量(KJ/Kgk),对于矿物油:1.88KJ/Kgk △T=系统里的温升(℃) t =工作时间(min) T 1 =期望的油温(℃) T 3 =环境温度(℃) 示例:测算现有设备的功率损失.利用测量一定时间内油的温 升,从而根据温升来计算功率损失. 参数:油温从 15分钟内从 20℃上升到 45℃.油箱容积为 100L. 产生的热功率: P V = (kw) △ T * C油 * p油 * V t * 60 P V = =4.78(kw) 25 * 1.88 * 0.915 * 100 15 * 60 冷却器的选择:期望温度 60℃环境温度 30℃P 01 =(KW/℃) pv T1 - T3 P 01 ==0.159(KW/℃) 4.78 60 - 30 建议考虑 10%的安全余量,则当量冷却功率: P 01 *1.1=0.175 KW/℃ 选用的冷却器必须同时满足当量冷却功率和流量要求. 另外也可估算功率损失,没有变量时约为驱动功率的 15-20%. 有变量时约为驱动功率的 30%.。
