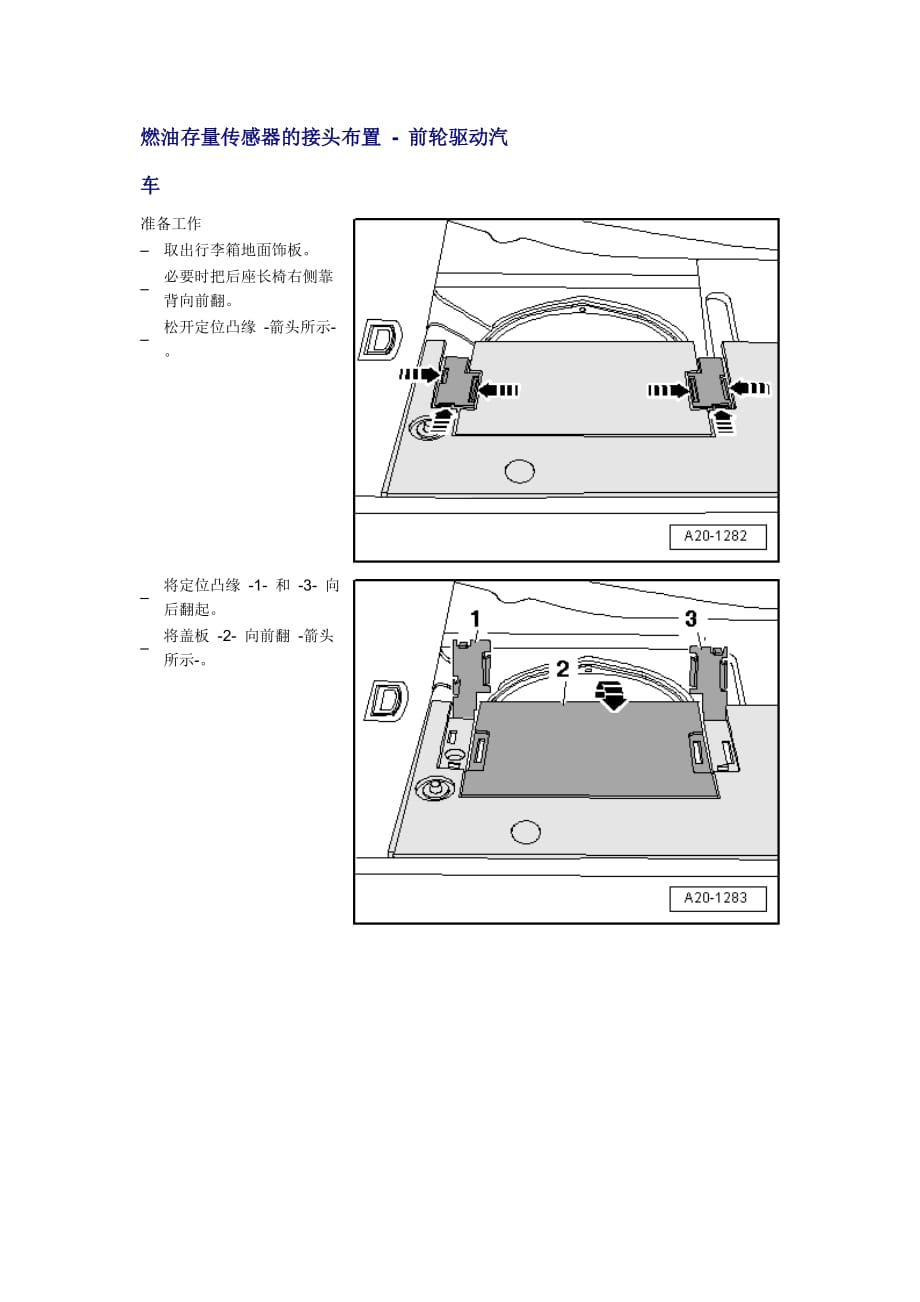

燃油存量传感器的接头布置 - 前轮驱动汽车 准备工作– 取出行李箱地面饰板– 必要时把后座长椅右侧靠背向前翻– 松开定位凸缘 -箭头所示- – 将定位凸缘 -1- 和 -3- 向后翻起– 将盖板 -2- 向前翻 -箭头所示- – 拆下密封法兰盖板 -箭头所示- – 小心地将密封法兰上的电气插头连接 -箭头所示- 松开并拔出 燃油存量表传感器 -G-上 5 芯插头敷设1-电动燃油泵正极控制2-从燃油存量传感器 -G-至组合仪表（燃油表）的导线连接3-燃油存量表传感器接地（传感器接地）4-未占用5-电动燃油泵接地 。
