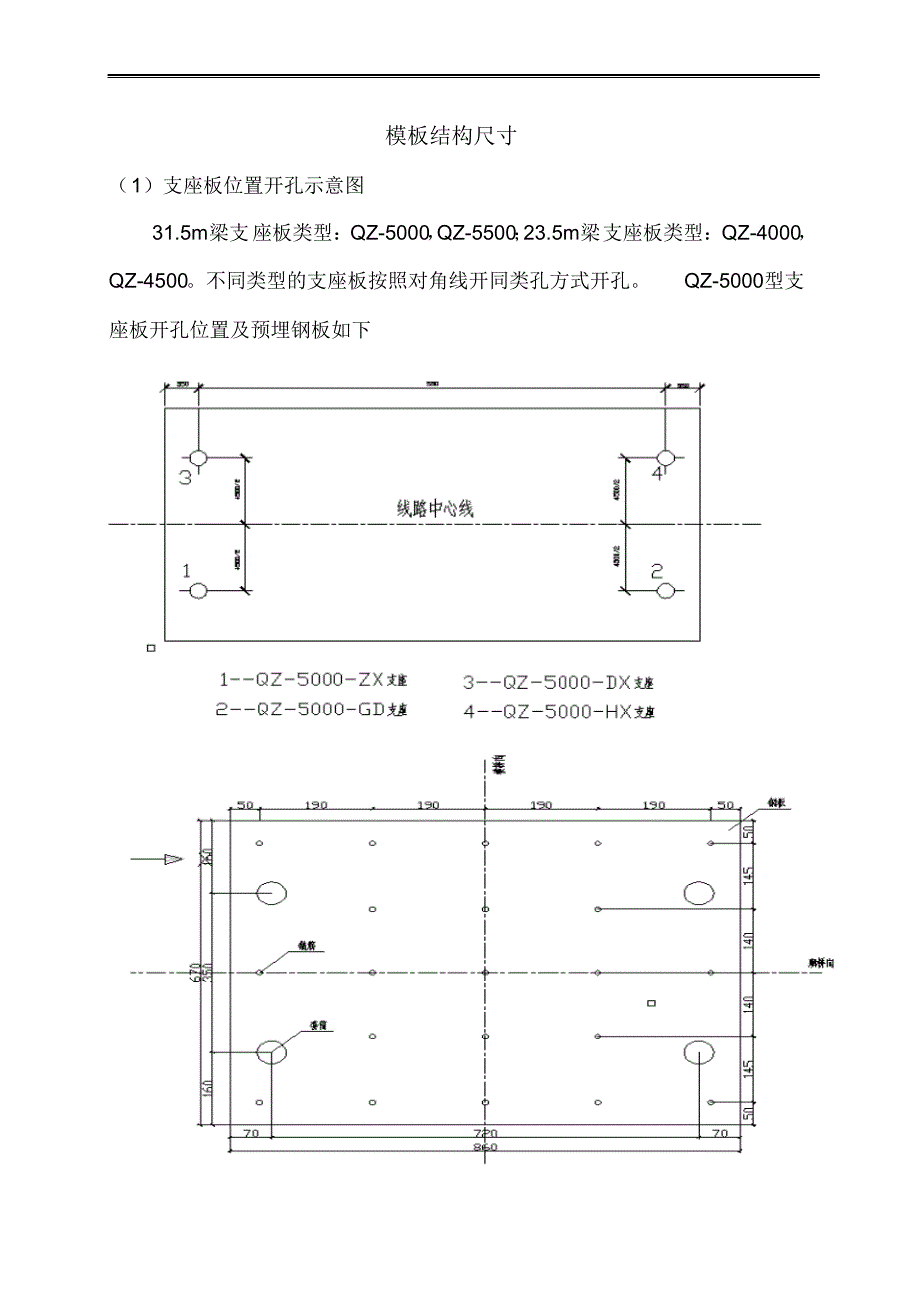

模板结构尺寸（1）支座板位置开孔示意图31.5m梁支座板类型：QZ-5000， QZ-5500； 23.5m梁支座板类型：QZ-4000，QZ-4500不同类型的支座板按照对角线开同类孔方式开孔QZ-5000型支座板开孔位置及预埋钢板如下（2）31.5m、23.5m 底模泄水孔位置图如下：（3） 梁顶泄水孔、通信信号过轨孔预留螺栓孔开孔位置 （依次为 31.5m、23.5m箱梁）如图：（4）侧模附着式振捣器固位预埋钢板布置如下图：（5）侧模示意图：（6）内模图形如下：标准段断面示意图隔墙段断面示意图（7）内模拆除示意图：步骤一：收缩下侧板（下侧油缸）步骤二：收缩上侧板（上侧油缸）步骤三：整体下落（立柱油缸）90：卷扬机拖拉内模，使得内膜端部置于内膜活动移模支架上梁体内膜内膜C-2 ：5T 卷扬机拖拉内模至内膜前端置于内膜存放台座，50t龙门吊辅助内膜梁体活动移模支架存放台座钢 丝 绳C-3：5T卷扬机继续拖拉内模，使得内膜放置于内膜存放台座上，两台50t龙门吊辅助钢丝绳钢丝绳 梁体存放台座活动移模支架：5t卷扬机将内膜整体拖出梁体，使其整体放置于存放台座存放台座存放台座存放台座存放台座存放台座（8）模板尺寸表：模板尺寸控制表序号检测项目技术要求1 模板总长（ 31.5m 箱梁：上32605.6mm/下 32614.4mm ；23.5m 箱梁：上24604mm/下 24607.9mm ；± 10mm 2 底模板宽（ 5500mm ）+5mm 、0 3 底模板中心线与设计位置偏差2mm 4 桥面板中心线与设计位置偏差10mm 5 腹板中心线与设计位置偏差10mm 6 模板倾斜度偏差≤3‰7 底模不平整度≤2mm/m8 桥面板宽 (12600mm) ±10mm9 腹板厚度 (1050mm/450mm) +10mm 、0 10 底板厚度 (280mm) +10mm 、0 11 顶板厚度 (285mm) +10mm 、0 12 端模板预留孔与设计位置偏差3mm 13 对角线长度 （31.5m 箱梁：上34963.7mm/下 33066.2mm ；23.5m 箱梁：上 27642.7mm/下 25215.0mm ； ）≤ 10mm 14 底模、侧模反拱± 2mm 15 侧模高度 (2818mm) ± 5mm 16 模板跨度（ 31.5m/23.5m ）± 10mm 跨度 31.5m 箱梁底模预留反拱度距跨中位置X（m ）0 1.5 4.5 7.5 10.5 13.5 16.3 反拱 Y（mm ）0 0 1.2 3.4 6.7 11 16.1 注：跨中预留反拱： 15mm 跨度 23.5m 箱梁底模预留反拱度距跨中位置X （m ）0 1.5 3.5 6.5 9.5 12.6 反拱 Y（mm ）0 0 0.5 1.9 4 6.7 注：跨中预留反拱： 6.1mm 。
