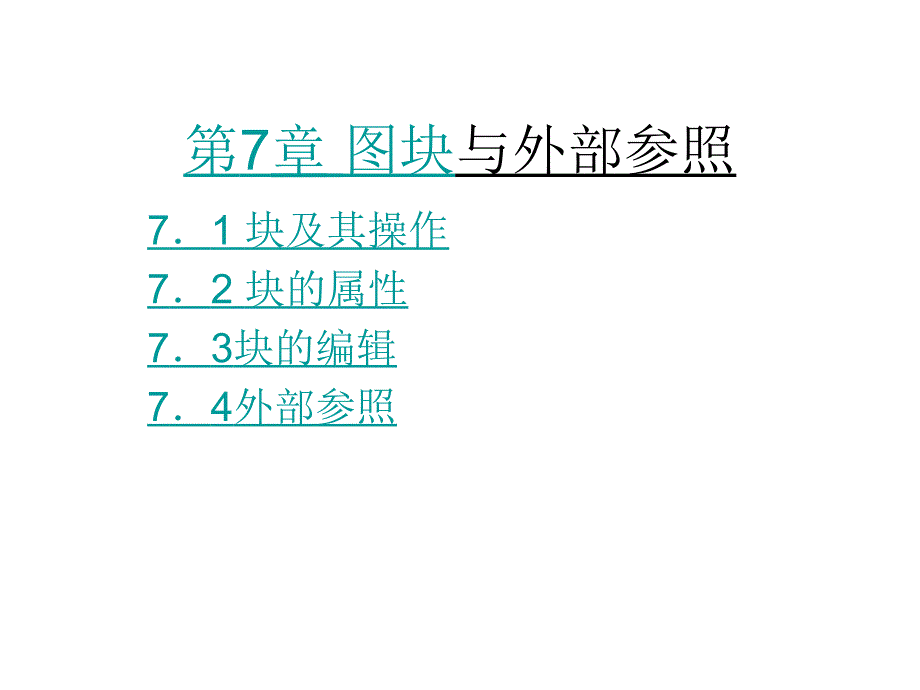

第7章 图块与外部参照,7．1 块及其操作 7．2 块的属性 7．3块的编辑 7．4外部参照,7．1 块及其操作,块是将若干相关的几何图形组合在一起，形成的一个单一的、能够重复多次引用的对象块可以是仅仅存在于当前图形文件中，也可以保存为独立的图形文件块的操作包括块的创建、块的插入等 7．1．1块的创建 7．1．2块的插入,7．1．1块的创建,块的创建有两种命令：通过“Block”定义块和通过“WBlock”写块 1．通过“Block”定义块 启动定义块的命令： （1）选择菜单“绘图/块/创建”；或 （2）键盘输入“B”回车；或 （3）单击“绘图”工具条创建块的图标按钮 启动命令后，弹出对话框如图所示，在对话框中设置块的名称，基点等，单击“选择对象”按钮，在屏幕中选择对象2．写块 输入“W”来启动写块命令，弹出写块对话框如图所示 在对话框中设置基点，单击“选择对象”按钮，在屏幕中选择对象，在“文件名和路径”中选择块的保存路径和名称 写块得到的块，其他文件也可以引用到7．1．2块的插入,启动命令 （1）选择菜单“插入/块”； （2）键盘输入“I”回车； （3）单击“绘图”工具条插入块的图标按钮。
启动命令后可以打开插入块择话框如图所示 在对话框中找到需要引用的块的名称，确定后，在屏幕中指定插入点7．2 块的属性,块的属性是与块相关联的文字信息，例如：机械工程图上面的表面粗糙度标注中，表面粗糙度的值1.6、3.2、12.5等属性定义是创建属性的样板，它指定属性的特性及插入块时将显示的提示信息块定义了属性后，就是一个带有属性的块，在插入块时，属性就会根据提示，自动赋予到块所在的当前图形中 7．2．1属性定义 7．2．2属性块的应用,7．2．1属性定义,要创建一个带有属性的块，在创建块之前，需要先为块定义一个属性 启动命令 （1）在命令行中输入简捷命令“Att”回车； （2）选择菜单“绘图/块/定义属性” 启动命令后，弹出“属性定义”对话框如图所示 在对话框中设置属性的模式、标记、提示、默认值、对正方式、文字样式以及文字高度等确定后在屏幕中指定位置7．2．2属性块的应用,属性定义完成后，需要在创建块的时候，与构成块的对象一起选择，才能成为块的一部分 例：将如图对象创建为一个带有属性RA的块 输入“B”，打开定义块的对话框，对话框设置如图所示基点拾取为表面粗糙度符号最下端点按如图所示，选择构成块的对象以及块的属性。
在对话框中单击“确定”按钮，完成块的创建因为在创建块的对话框中，“对象”下方选择的是“转化为块”选项，即绘图窗口中的图形也转化成为块了，所以，我们会发现图在原来的“RA”已变成了其缺省值3.27．3块的编辑,启动编辑属性值的命令： （1）选择菜单“修改/对象/属性/单个”； （2）输入“ED”回车 弹出“增强属性编辑器”对话框，对话框操作如图所示块属性的编辑 选择菜单“修改/对象/属性/块属性管理器”，可以弹出“块属性管理器”对话框，如图所示对话框操作如图所示7．4外部参照,外部参照是把已存在的图形文件插入到当前图形文件的操作被插入图形的信息并不被插入到主图形中，主图形文件只是记录参照关系，对主图形的操作不会改变外部参照图形文件的内容 使用外部参照可以将一些简单的子图形组合成一个复杂的主图形；也可以用多个零件图形拼装成一个装配图形对子图形进行修改时，主图形不会发生改变，只有在主图形被重新打开后才会发生改变 7．4．1．插入外部参照 7．4．2．编辑外部参照,7．4．1．插入外部参照,两种方法可以打开参照文件： （1）通过启动“附着外部参照”的命令打开“选择参照文件”对话框： ①选择菜单“插入/外部参照”； ②单击参照工具条上“附着外部参照”的图标按钮。
启动命令后，打开“选择参照文件”的对话框，如图所示，从对话框中选择参照文件 通过“外部参照选项板”打开“选择参照文件”对话框：单击“参照”工具条上“外部参照”图标按钮，打开“外部参照选项板外部参照”对话框 从“选择参照文件”对话框中选定参照文件，单击“打开”，系统弹出“外部参照”对话框，如图所示7．4．2．编辑外部参照,附着外部参照文件由于不能算是当前文件的一部分，所以不能用二维图形的编辑命令来编辑主图形中的参照文件部分，而且也不能用来分解参照部分 修改附着外部参照可以单独打开参照图形，在图形中修改，修改后保存，修改的信息可传递到插入了以此图形文件为参照文件的主件中 此外，还有下列方式可以通外部环境参照进行操作 1．绑定外部参照 单击“绑定”按钮，弹出“绑定外部参照”对话框，如图所示单击“确定”即可 绑定外部参照后，相当于外部参照文件形成为主图形文件的一部分，所以可以将其进行分解，然后可以用二维图形编辑命令进行编辑剪裁外部参照 外部参照可以通过剪裁命令，将其剪成所需要的形状 （1）启动命令：①选择菜单“修改/剪裁/外部参照”；②单击“参照”工具条上“剪裁”图标按钮 （2）启动命令后，选择要剪裁的外部参照，选择后单击右键确认 （3）新建边界。
（4）选择边界形状命令行提示选择边界形状：[选择多段线（S）/多边形（P）/矩形（R）] 输入“S”回车，用多段线的方式划定边界；输入“P”回车，用多边形的方式划定边界；缺省状况为矩形，直接回车，从屏幕中拾取两点，两点生成矩形，矩形框内的部分为剪裁后要保留的部分，如图所示，图形与文字为一个外部参照，框选保留图形部分 下图剪裁外部参照，完成操作后，得到的剪裁效果如图所示。
