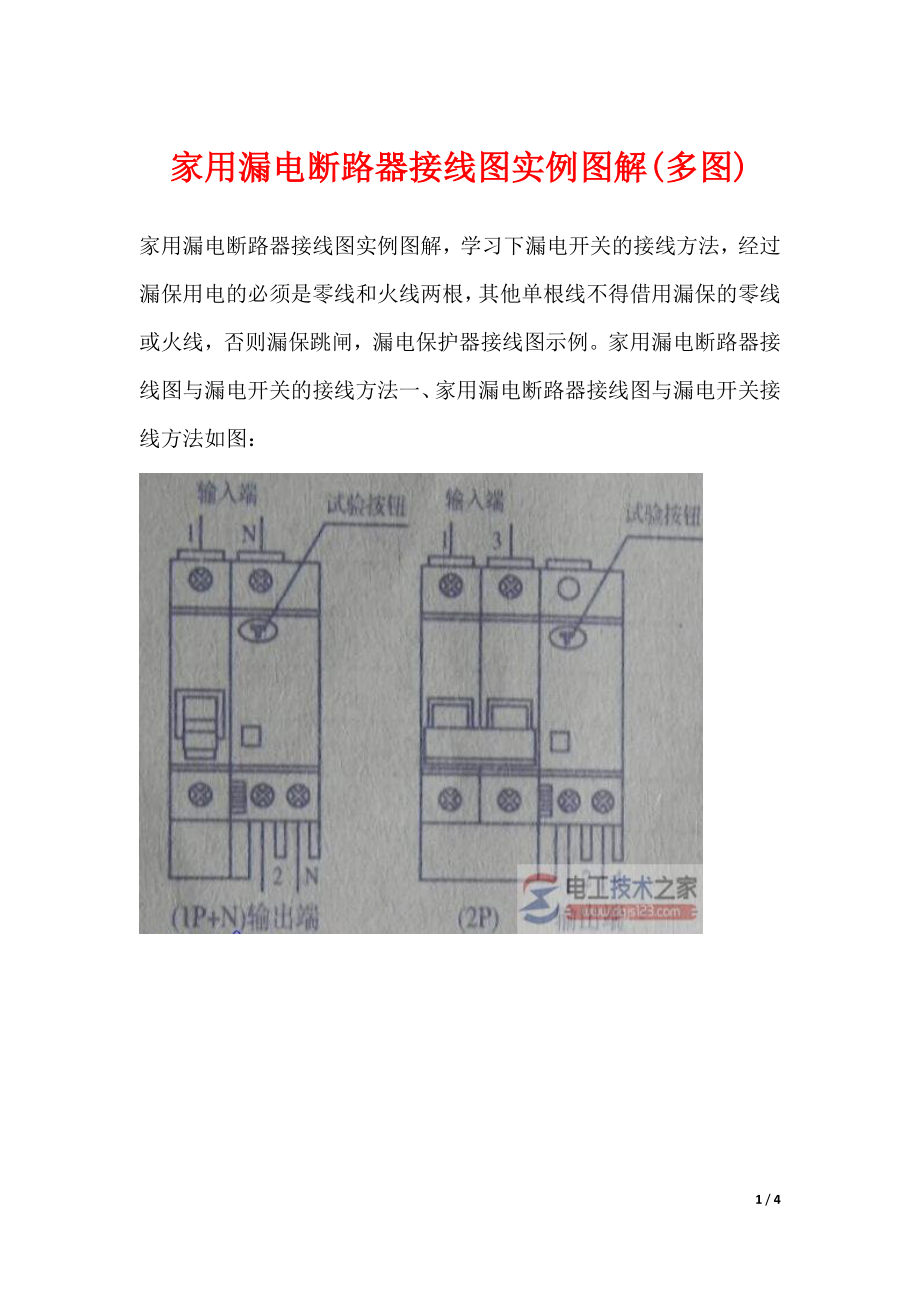

家用漏电断路器接线图实例图解(多图)家用漏电断路器接线图实例图解，学习下漏电开关的接线方法，经过漏保用电的必须是零线和火线两根，其他单根线不得借用漏保的零线或火线，否则漏保跳闸，漏电保护器接线图示例家用漏电断路器接线图与漏电开关的接线方法一、家用漏电断路器接线图与漏电开关接线方法如图：二、漏电开关接线图以上漏电开关接线图，哪个是漏电开关？ 第一个是什么开关？ 这样接线对不对？回答：以上图示没有总开关，经过漏保用电的必须是零线和火线两根，其他单根线不得借用漏保的零线或火线，否则漏保跳闸要加哪种总开关？可以把2个漏保中的一个作为总开关吗？如果中间白色的作为总开关，这样接线是否正确？回答：这样也行，就是这个箱子没有总开关电表那里有刀闸或空开就行，当做总开关如果两台1.5p的空调接在左边的漏电保护器上，选择c32的三、漏电保护器接线图此图漏电保护为1P+N接线方法：漏电保护器上端接电源，下端负荷侧接负载 4 / 4。
