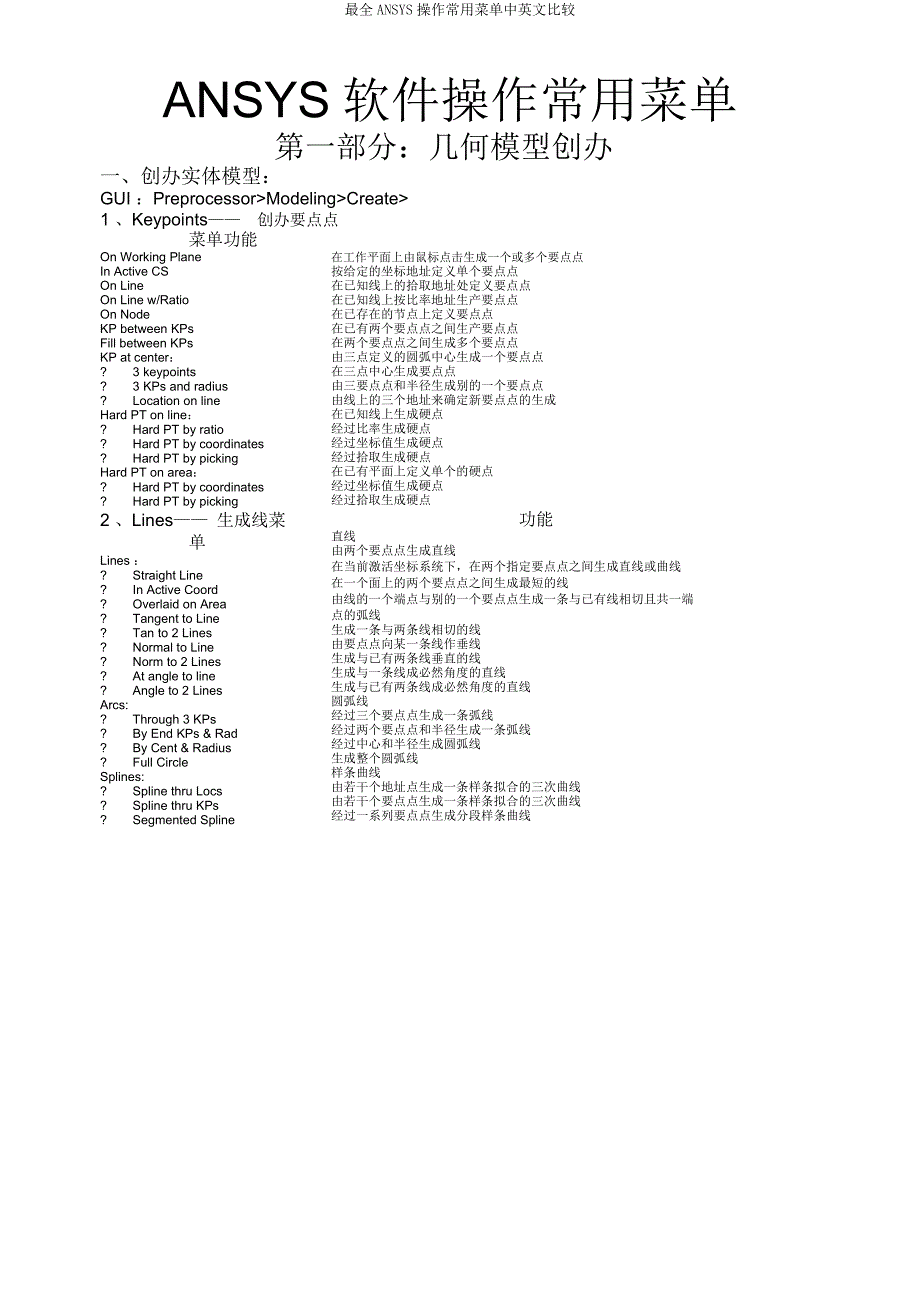

最全ANSYS操作常用菜单中英文比较ANSYS软件操作常用菜单第一部分：几何模型创办一、创办实体模型：GUI ：Preprocessor>Modeling>Create>1 、Keypoints—— 创办要点点菜单功能On Working PlaneIn Active CSOn LineOn Line w/RatioOn NodeKP between KPsFill between KPsKP at center：? 3 keypoints? 3 KPs and radius? Location on lineHard PT on line：? Hard PT by ratio? Hard PT by coordinates? Hard PT by pickingHard PT on area：? Hard PT by coordinates? Hard PT by picking在工作平面上由鼠标点击生成一个或多个要点点按给定的坐标地址定义单个要点点在已知线上的拾取地址处定义要点点在已知线上按比率地址生产要点点在已存在的节点上定义要点点在已有两个要点点之间生产要点点在两个要点点之间生成多个要点点由三点定义的圆弧中心生成一个要点点在三点中心生成要点点由三要点点和半径生成别的一个要点点由线上的三个地址来确定新要点点的生成在已知线上生成硬点经过比率生成硬点经过坐标值生成硬点经过拾取生成硬点在已有平面上定义单个的硬点经过坐标值生成硬点经过拾取生成硬点2 、Lines—— 生成线菜单Lines ：? Straight Line? In Active Coord? Overlaid on Area? Tangent to Line? Tan to 2 Lines? Normal to Line? Norm to 2 Lines? At angle to line? Angle to 2 LinesArcs:? Through 3 KPs? By End KPs & Rad? By Cent & Radius? Full CircleSplines:? Spline thru Locs? Spline thru KPs? Segmented Spline功能直线由两个要点点生成直线在当前激活坐标系统下，在两个指定要点点之间生成直线或曲线在一个面上的两个要点点之间生成最短的线由线的一个端点与别的一个要点点生成一条与已有线相切且共一端点的弧线生成一条与两条线相切的线由要点点向某一条线作垂线生成与已有两条线垂直的线生成与一条线成必然角度的直线生成与已有两条线成必然角度的直线圆弧线经过三个要点点生成一条弧线经过两个要点点和半径生成一条弧线经过中心和半径生成圆弧线生成整个圆弧线样条曲线由若干个地址点生成一条样条拟合的三次曲线由若干个要点点生成一条样条拟合的三次曲线经过一系列要点点生成分段样条曲线? With OptionsSpline thru LocsSpline thru KPsSegmented SplineLine Fillet3 、Areas—— 生成面菜单Arbitrary? Through KPs? Overlaid on Area? By Lines? By Skinning? By OffsetRectangle? By 2 Corners? By Centr & Cornr? By DimensionsCircle? Solid Circle? Annulus? Partial Annulus? By End Points? By DimensionsPolygon? Triangle? Square? Pentagon? Hexagon? Septagon? Octagon? By Inscribed Rad? By Circumscr Rad? By Side Length? By VerticesArea Fillet采用指定样条曲线开始点和停止的斜率来生成经过一系列要点点的样条曲线同上同上同上在两订交线之间生成圆弧线功能任意形状的面经过已存在的要点点定义一个面经过已存在的面来生成别的一个面经过拾取界线限制义一个面经过引导线由蒙皮生成圆滑曲面经过偏移一个已有面生成面矩形面经过两个角点生成一个长方形经过中心和角点生成一个长方形地域经过尺寸生成一个长方形地域生成圆以工作平面原点为圆心生成一个实心圆面在工作平面的任意地址生成一个圆环在工作平面的任意地址生成一个部分圆环经过端点生成一个圆形地域经过输入尺寸生成以工作平面原点为圆心的环形地域正多边形以工作平面的原点为中心生成一个等边三角形以工作平面的原点为中心生成一个正四边形以工作平面的原点为中心生成一个正五边形以工作平面的原点为中心生成一个正六边形以工作平面的原点为中心生成一个正七边形以工作平面的原点为中心生成一个正八边形以工作平面的原点为中心及内切圆半径生成一个正多边形地域以工作平面的原点为中心及外接圆半径生成一个正多边形地域经过边长生成一个以工作平面原点为中心的正多边形在工作平面的任意地址处的极点生成一个任意形状的多边形地域在两面之间生成一个倒角面4 、Volumes—— 生成体菜单功能Arbitrary? Through KPs? By AreasBlock? By 2 Corners & Z? By Centr , Cornr , Z? By DimensionsCylinder? Solid Cylinder? Hollow Cylinder? Partial Cylinder? By End PTs & Z? By DimensionsPrism? Trianglar? Square? Pentagonal? Hexagonal? Septagonal任意形状体经过极点（要点点）定义体经过界线面定义体长方体经过 2 个角点和 Z 方向的尺寸生成长方体经过中心和端点及Z 方向尺寸生成长方体在基于工作平面坐标上输入坐标值生成长方体圆柱体或部分圆柱体在工作平面的任意处生成实心圆柱体在工作平面的任意处生成空心圆柱体在工作平面的任意处生成部分空心圆柱体经过端点生成圆柱体以工作平面原点为圆心生成圆柱体棱柱体在工作平面的任意地址生成三棱柱体在工作平面的任意地址生成正方形棱柱体在工作平面的任意地址生成五边形棱柱体在工作平面的任意地址生成六边形棱柱体在工作平面的任意地址生成七边形棱柱体? Octagonal? By Inscribed Rad? By Circumscr Rad? By Side Length? By VerticesSphere? Solid Sphere? Hollow Sphere? By End Points? By DimensionsCone? By Picking? By DimensionsTorus在工作平面的任意地址生成八边形棱柱体以工作平面的原点为圆心生成一个内切圆正棱柱体以工作平面的原点为圆心生成一个外接圆正棱柱体以工作平面的原点为圆心生成一个正棱柱体以工作平面的原点为圆心生成一个正棱柱体球体在工作平面的任意地址处生成实心球体在工作平面的任意地址处生成空心球体经过直径的端点生成球体以工作平面原点为中心生成球体圆锥体在工作平面的任意地址处生成锥体或截锥体在工作平面的任意地址处生成锥体生成环体或部分环体5 、Nodes—— 生成节点菜单功能On Working Plane在工作平面上生成节点In Active CS在激活的坐标系中生成节点At Curvature Ctr在弧线的曲率中心定义一个节点On Keypoint在已有要点点处生成节点Fill between Nds在已有两个节点间的连线上生成节点Quadratic Fill在由三节点组成的二次曲线上生成节点Rotate Node CS旋转节点坐标系?To Active CS节点坐标系旋转到激活坐标系的方向?By Angles按给定的旋转角度旋转节点坐标系?By Vectors按方向余弦旋转节点坐标系Write Node File将所有已选择的节点写到一节点文件Read Node File从一个文件读入节点数据6 、Elements—— 单元菜单功能Elem Attributes单元属性Auto Numbered自动编号定义单元?Thru Nodes经过节点确定一个单元? At Coincid Nd? Offset NodesSurf/ContactPretensionUser NumberdWrite Elem File将单元数据写到一单元文件Read Elem File指定从一单元文件读入单元数据到ANSYS数据库中Superelements二、组合运算操作：GUI ：Preprocessor>Modeling>Operate>1 、Extrude—— 拖拉与旋转菜单Elem Ext OptsAreas? Along Normal? By XYZ Offset? About Axis? Along LinesLines? About Axis功能单元拖拉设置由面拖拉成体沿面积的法向经过偏移生成长方体由面积经过X 、Y、 Z 方向的偏移量生成长方体平面绕轴线旋转生成一个圆柱体平面沿已有的路径拖拉生成体由线拖拉成面线绕轴线生成圆弧面?Along Lines线沿已有的路径拖拉生成面Keypoints由点拖拉成线?About Axis点绕轴线旋转生成圆弧线?Along Lines点沿已有的路径线拖拉生成别的一条线2 、Extend Line——线延伸功能：沿已有线的方向并上的一个端点上拉伸线的长度3 、Booleans—— 布尔运算菜单Intersect? Common Volumes Areas Lines? Pairwise Volumes Areas Lines? Area with Volumes? Line with Volumes? Line with AreaAdd? Volumes? Areas? LinesSubtract? Volumes? Areas? Lines? With Options Volumes Areas LinesDivide? Volume by Area? Volume by 。
