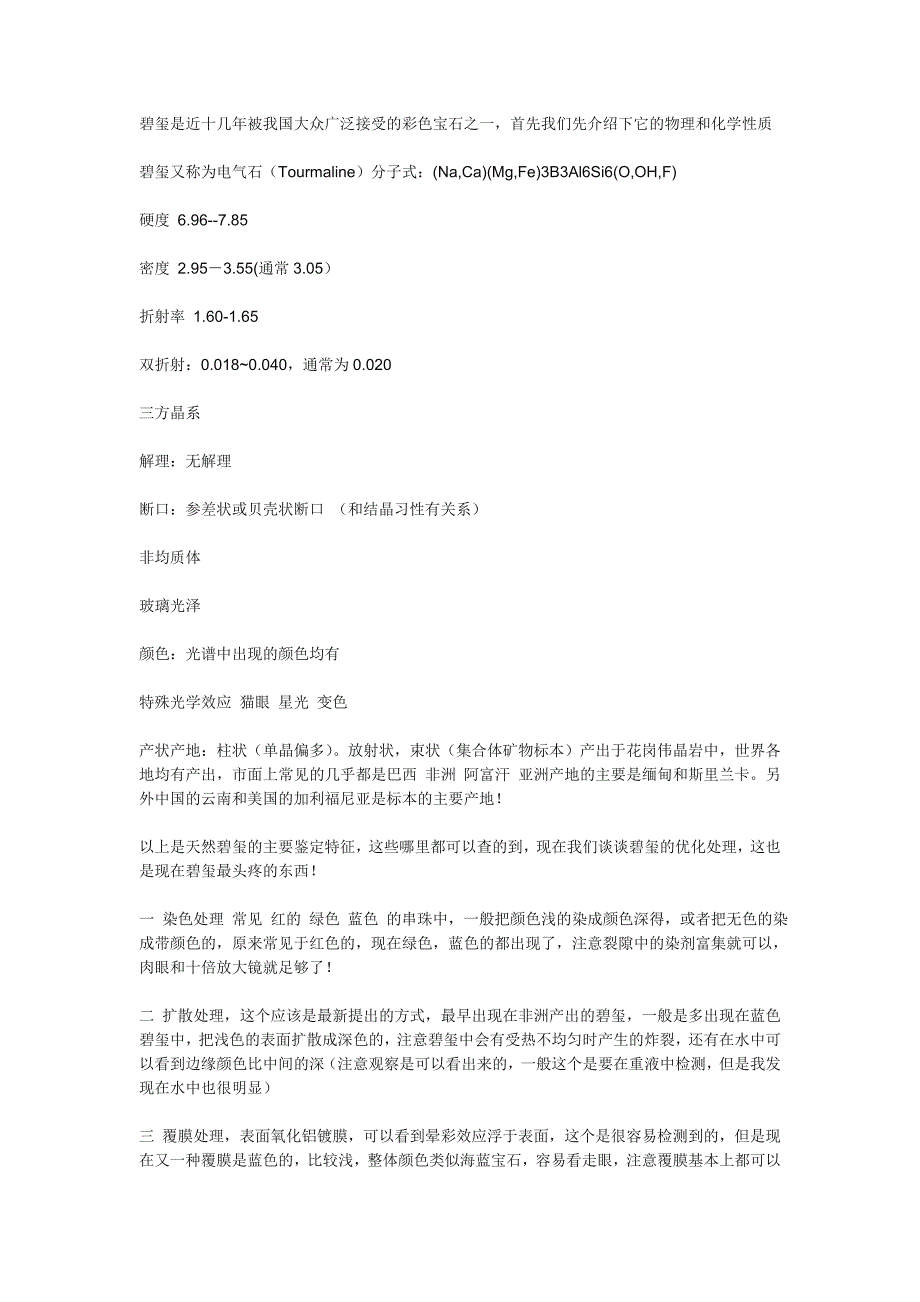

碧玺是近十几年被我国大众广泛接受的彩色宝石之一，首先我们先介绍下它的物理和化学性质 碧玺又称为电气石（Tourmaline）分子式：(Na,Ca)(Mg,Fe)3B3Al6Si6(O,OH,F) 硬度 6.96--7.85 密度 2.95 －3.55(通常 3.05 ） 折射率 1.60-1.65 双折射：0.018~0.040，通常为 0.020 三方晶系 解理：无解理 断口：参差状或贝壳状断口 （和结晶习性有关系） 非均质体 玻璃光泽 颜色：光谱中出现的颜色均有 特殊光学效应 猫眼 星光 变色 产状产地：柱状（单晶偏多） 放射状，束状（集合体矿物标本）产出于花岗伟晶岩中，世界各 地均有产出，市面上常见的几乎都是巴西 非洲 阿富汗 亚洲产地的主要是缅甸和斯里兰卡另 外中国的云南和美国的加利福尼亚是标本的主要产地！ 以上是天然碧玺的主要鉴定特征，这些哪里都可以查的到，现在我们谈谈碧玺的优化处理，这 也是现在碧玺最头疼的东西！ 一 染色处理 常见 红的 绿色 蓝色 的串珠中，一般把颜色浅的染成颜色深得，或者把无色的 染成带颜色的，原来常见于红色的，现在绿色，蓝色的都出现了，注意裂隙中的染剂富集就可 以，肉眼和十倍放大镜就足够了！ 二 扩散处理，这个应该是最新提出的方式，最早出现在非洲产出的碧玺，一般是多出现在蓝色 碧玺中，把浅色的表面扩散成深色的，注意碧玺中会有受热不均匀时产生的炸裂，还有在水中 可以看到边缘颜色比中间的深（注意观察是可以看出来的，一般这个是要在重液中检测，但是 我发现在水中也很明显） 三 覆膜处理，表面氧化铝镀膜，可以看到晕彩效应浮于表面，这个是很容易检测到的，但是现 在又一种覆膜是蓝色的，比较浅，整体颜色类似海蓝宝石，容易看走眼，注意覆膜基本上都可以找到晕彩。
四 热处理 基本上是颜色较深的处理成颜色浅的，这种处理国家标准是不表明的，但是我们 可 以看得出来，十倍饭放大镜下观察原来的气液包裹体，几乎 40%的都可以看到包裹体边缘有放 射状须状纹，另外多色和双色的碧玺颜色过渡的地方会出现类似于波浪的效果，看起来有种近 视眼看东西的感觉！传说欧洲可以把绿色的碧玺处理成浅蓝绿色（帕拉伊巴色）的碧玺 五 辐照处理 多见于阿富汗地区产出的碧玺，浅绿色 浅蓝绿色（帕拉伊巴色）的要注意 还有 能把粉红色的处理成深红色的这个检测起来有点难度，肉眼就放弃吧，要进行仪器检测的 六 填充处理 ① 常见在串珠，雕件中的 充填无色胶 无色油，有色胶，有色油基本上 70%左右的都要这 样处理，因为这种低廉的碧玺在加工时和容易碎裂成颗粒，所以基本上在加工前就已经注胶注 油了，这个已经成为碧玺加工时公开的秘密了很容易，观察表面光泽和充填物的光泽的区别 就可以，能充填的都是开放性裂隙的，注意观察就可以！ ②常见在戒面中的 有色油 有色胶 有色玻璃体充填，无色的油 胶 玻璃体前两种很容易，关 键是玻璃体的，这种几乎都是有色玻璃体充填开放性裂隙，一般是注意碧玺在晃动过程中会出 现蓝色，蓝紫色的闪光的状态就要注意了，然后再放大检测找到证据，如果还是没有证据，就 用大型仪器去肯定一下，原来这种货多是红色，深红色的，现在包括黄色在内都有玻璃体充填 的现象了。
但是还是红的深红色的偏多，所以购买时必须注意！！！！！！！ 综合处理，俺见过热处理或辐照处理后有色玻璃体充填的！。
