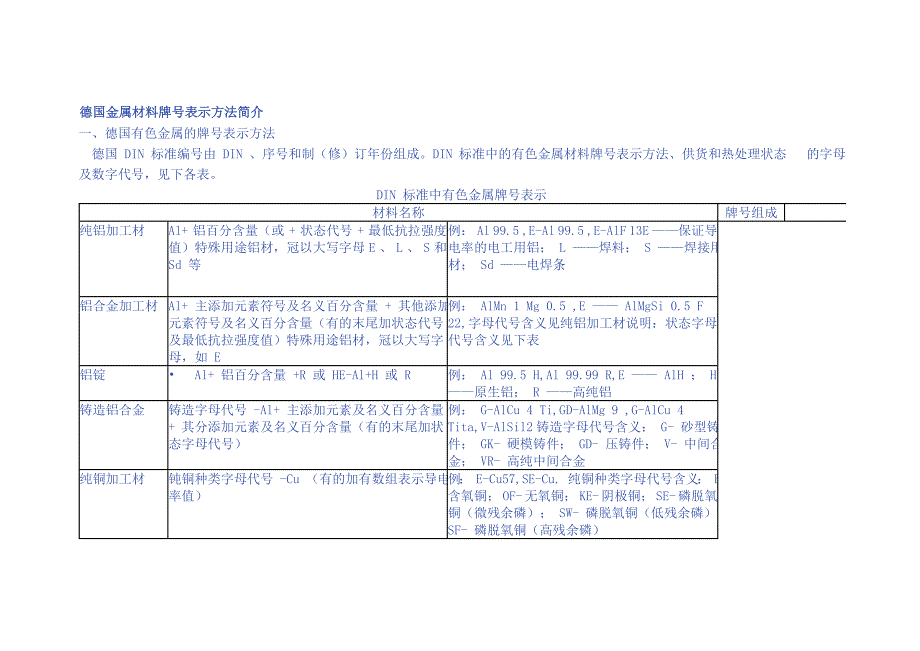

德国金属材料牌号表示方法简介 一、德国有色金属的牌号表示方法德国 DIN 标准编号由 DIN 、序号和制（修）订年份组成DIN 标准中的有色金属材料牌号表示方法、供货和热处理状态 的字母 及数字代号，见下各表 DIN 标准中有色金属牌号表示 材料名称 牌号组成 说明 纯铝加工材 Al+ 铝百分含量（或 + 状态代号 + 最低抗拉强 度值）特殊用途铝材，冠以大写字母 E 、 L 、 S 和 Sd 等 例： Al 99.5 ,E-Al 99.5 ,E-AlF 13E ——保 证导电率的电工用铝； L ——焊料； S —— 焊接用材； Sd ——电焊条 铝合金加工材 Al+ 主添加元素符号及名义百分含量 + 其他添 加元素符号及名义百分含量（有的末尾加状态代 号及最低抗拉强度值）特殊用途铝材，冠以大写 字母，如 E 例： AlMn 1 Mg 0.5 ,E —— AlMgSi 0.5 F 22 , 字母代号含义见纯铝加工材说明：状态字 母代号含义见下表 铝锭 • Al+ 铝百分含量 +R 或 HE-Al+H 或 R 例： Al 99.5 H,Al 99.99 R,E —— AlH ； H ——原生铝； R ——高纯铝 铸造铝合金 铸造字母代号 -Al+ 主添加元素及名义百分含量 + 其分添加元素及名义百分含量（有的末尾加状 态字母代号） 例： G-AlCu 4 Ti,GD-AlMg 9 ,G-AlCu 4 Tita,V-AlSil2铸造字母代号含义： G- 砂型 铸件； GK- 硬模铸件； GD- 压铸件； V- 中 间合金； VR- 高纯中间合金 纯铜加工材 钝铜种类字母代号 -Cu （有的加有数组表示导 电率值） 例： E-Cu57,SE-Cu. 纯铜种类字母代号含义： E- 含氧铜； OF- 无氧铜； KE- 阴极铜； SE- 磷脱氧铜（微残余磷）； SW- 磷脱氧铜（低残 余磷）； SF- 磷脱氧铜（高残余磷） 铜合金加工材 Cu+ 主添加元素符号及名义百分含量 + 其他添 加元素符号及名义百分含量（有些在末尾加状态 字母代号） 例： CuAg0.1,CuA 18 Fe3,CuZn20Al2, 状态字 母代号含义见下表 铜锭 类别代号 -Cu+ 数字组 例： E-Cu57,E 1 -Cu58,E 2 -Cu58,F-Cu类别 代号： E- 含氧铜； E 1 - 电解精炼含氧铜 （对导电率有要求）； E 2 - 火法精炼含氧铜 （对导电率有要求）； F- 火法精炼含氧铜 （对导电率无要求） 铸造铜合金 铸造字母代号 -Cu+ 主添加元素符号及名义百分 含量 + 其它添加元素符号及名义百分含量 例： G-CuAl 9 Ni,GB-CuPb20Sn,V-CuCr10铸 造字母代号含义与铸造铝合金表示方法相同 纯铅（锭和加 工材） Pb+ 铅百分含量（加少量铜时在末尾加元素符号 Cu ） 例： Pb99.97,Pb99.985Cu 铅合金（锭和 加工材） Pb+ 主添加元素符号及名义百分含量 + 其他添 加元素符号（特殊用途用铅，在牌号前加字母） 例： PbSb0.5Cu,PbTeCu 牌号前附加类别字母含义： L ——焊料； Lg ——滑动轴承用； R ——管 铸造铅合金 铸造字母代号 -Pb+ 名义百分含量 + 添加元素 符号 例： GD-Pb80SbSn 铸造字母代号含义与铸造铝合金表示方法相同 纯镁 H-Mg+ 镁百分含量 例： H-Mg99.95 镁合金加工材 Mg+ 主添加元素符号及含义百分含量 + 其他添 加元素符号 例： MgAl3Zn 铸造镁合金 铸造字母代号 -Mg+ 添加元素符号及名义百分含 量 + 其他添加元素符号（有些牌号末尾加状态 字母代号） 例： G-MgAg 3 SE 2 Zr 1 ,G-MgAl 6 ho铸造 字母代号含义与铸造铝合金表示方法相同 纯镍 Ni+ 镍百分含量（有少量添加元素时在牌号尾加 例： Ni99.0,Ni99.7,Ni99.8Mg,Ni99.4NiO牌元素符号） 号前加“ LC ”表示含碳量较低 镍合金加工材 • Ni+ 主添加元素符号及名义百分含量 + 其他 添加元素符号及名义百分含量 Ni+ 主添加元素 符号 + 这两种元素名义百分含量数字组 例： NiCr20AlSi,NiCr21Mo6Cu例： NiCo2918,NiCr8020牌号前加“ S ”表示焊料； 加“ LC ”表示含碳量较低 铸造镍及镍合 金 铸造字母代号 -Ni+ 镍百分含量或添加元素符号 及名义百分含量 例： G-Ni 90 Si,G-NiCu 30 Nb铸造字母代号 含义与铸造铝合金表示方法相同 纯锡 Sn+ 锡百分含量 例： Sn99.50,Sn99.95 锡合金加工材 Sn+ 主添加元素符号及名义百分含量 + 其他添 加元素及名义百分含量 例： SnSb 2 Cu 1.5牌号前加“ L- ”表示焊 料 铸造锡合金 铸造字母代号 -Sn+ 主添加元素符号及含义百分 含量 + 其他添加元素符号 例： GD-Sn50SbPb 铸造字母代号含义与铸造铝 合金表示方法相同 钛合金 Ti+ 添加元素符号及其名义百分含量有不少标准 中对钛合金尚未规定牌号只采用材料代号，待 DIN1700 （有色金属牌号表示方法）修订后再定 例： TiAl5Sn2,TiAl6V4 例： 3.7025,3.7035 等 纯锌 Zn+ 锌百分含量 例： Zn97.5,Zn99.5,Zn99.99 锌合金 D-Znbd L-Zn+ 添加元素符号及名义百分含量 建筑工程用锌合金板和带 例： L-ZnCd40,L- 焊料 铸造锌合金 铸造字母代号 -Zn+ 添加元素符号及名义百分含 量 + 其他添加元素符号及名义百分含量 例： GB-ZnAl4,GD-ZnAl4Cu3 铸造字母代号含义与铸造铝合金表示方法相同 二、德国黑色金属的牌号表示方法 1.德国（ DIN ）钢铁牌事情表示方法简介 1.1 德国钢铁牌号表示方法概述 第二次世界大战后，一道柏林墙，将德国分为东德和西德两个国家标准代号分别为 TGL 和 DIN 。
由于 TGL 标准中钢铁牌号 的表示方法和 DIN 标准中钢铁牌号表示方法相同，故统一后的德国仍以 DIN 为德国工业标准的代号 DIN （ DEUTSCHE Industria Norm ）是德国工业标准的代号 DIN 17006 系统标准独有铸钢和铸铁牌号表示方法 近年德国对非合金钢牌号的表示方法采用欧洲标准其牌号 S ××× ,S 表示钢，×××表增屈服点最低值（ Mpa ），有时加后缀 符号用来表示质量等级或供货状态根据钢材直径或厚度不同，允许对同一牌号用钢的碳含量进行调整 另一种是 DIN 17007 系统标准它是用 7 位数字组合成材料号，一般情况下用 5 位数字表示，与牌号可以并用符号（代号）为 W-Nr 如 42CrMo4 为牌号， 1.7725 为材料号 1.2 DIN17006 系统钢铁牌号表示方法 1.2.1各种符号和数字的含义 （1）各种会号的含义，各种符号的含义见表 1-24 表 1-24 各种符号及含义 符号 含义 符号 含义 M 平炉钢 X 高合金符号 E 电炉钢；渗碳淬火 G 铸件；软化退火 W 转炉钢；质量等级 GG 灰铸铁件 U 未镇静浇注；未经热处理 GGG 球墨铸铁 H 半镇静浇注；淬火 GT 可锻铸铁 R 镇静浇注 GS 铸钢 A 搞时效；回火 HF 火焰淬火 N 氮；正火 HI 感应淬火 S 消除应力退火 NT 渗氮 V 钒；调质 K 要求低 P 、 S 含量 表中一个符号有两种含义时，应视符号在牌号中的位置确定其含义。
（2）合金钢中合金元素含量的表求方法 用合金元素平均 含量乘以表 1-25 中的系数表示金元素含量值 表 1-25 合金元素的系数 合金元素 系数 Cr 、 Co 、 Mn 、 Ni 、 Si 、 W 4 Al 、 Be 、 Cu 、 Mo 、 Nb 、 Pb 、 Ta 、 Ti 、 V 、 Zr 10 Ce 、 N 、 P 、 S 100 B 1000 合金元素含量 ≤ 5% 时，用上表系数相乘，合金元素含量＞ 5% 时，不再乘以系数，而是如数直接标出 2. 按强度等级表示钢铁牌号示例说明 该牌号表示方法仅适用于非合金刚 S235JR 系 DIN-EN 标准中牌号，相当于旧牌号 St37-2 235 表示抗拉强度（ MPa ） 最低值，新旧牌号对照见表 1-26 表 1-26 新旧牌号对照示例 新 牌 号 旧 牌 号 新 牌 号 旧 牌 号 S185 St33 S275JQ St44-3U S235JR St37-2 S275J2G3 St44-3N S235JRG1 USt37-2 S355JR St52-3U S235JRG2 RSt37-2 S355J2G3 St52-3N S235J0 St37-3U E295 St50-2 S235J2G3 St37-3N E355 St60-2 S275JR St44-2 E360 St70-2 3. 按化学成分表示钢的牌号示例说明 该牌号表示方法适用于非合金钢、低合金钢和高合金钢。
非合金钢牌号示例 非合金钢通称碳素钢，技术条件中其他性能要 求高于强度指示的钢，常用化学成分的表示方法来表示牌号 牌号前缀符号为 C ，后面为碳平均含量（以万分之几计）百分数，特殊要求用另加符号 Ck 表示控制含 P 、 S 量的优质钢， Cq 表示冷镦用钢，示例如下： C20— 平均碳含量ω（ C ）为 0.20% 的碳素钢 . C20E— 需经渗碳淬火的平均碳含量ω（ C ）为 0.20% 的渗碳钢 C35E —需经正火处理，平均碳含量ω（ C ）为 0.35% 的碳素钢 • 碳素工具钢牌号表示方法 碳素工具钢亦属非合金钢，常列入工具钢系列牌号用非合金钢牌号表示方法来表示，另用后缀字母 W 、 W1 和 W2 等表示不同牌号 近几年，为便于同欧洲标准（ EN ）和国际标准（ ISO ）接轨，部分碳素工具钢牌号也可用 ISO 标准的牌号，如 C70U 相当于 C70W1 • 低合金钢和合金钢牌号表示方法 只有当钢中合金元素ω（ Si ）≥ 0.50% 、ω（ Mn ）≥ 0.80% 、ω（ Al ）和ω（ Ti ） 分别≥ 0.10% 和ω（ Cu ）≥ 0.25% 时，这些元素才能称为合金元素，这与我国合金元素含量界限值（见表 1-2 ）略有不同。
牌 号组成为 00 ×× - ×， 00 为ω（ C ） % 平均含量值，××为合金元素符号及含量，含量值按表 1-25 规定执行， - ×为特定 后缀符号示例如下 15Cr3 —平均碳含量ω（ C ） 0.15% 、平均铬含量ω（ Cr ）（ 3/4 ） % （ 0.75% ）的铬钢 15Cr3E —平均碳含量ω（ C ） 0.15% 、平均铬含量ω（ Cr ） 0.75% ，须经渗碳淬火的铬钢 25CrMo56V+65S —平均碳含量ω（ C ） 0.25% 、平均铬含量ω（ Cr ） 1.25 、平均钼含量ω（ Mo ） 0.60% ，经调质处理后抗 拉强度最低值为 65kgf/mm 2 （ 635MPa ），并经消除应力处理的合金钢 • 高合金钢 通常当钢中某种合金元素含量＞ 5% 时，这种钢称为高合金钢牌号组成是先冠以字母 X （表示高合金），随后是表 示平均碳含量数字（以万分之几计）和按合金含量高低排出的合金元素符号及各主要合金元素含量的平均百分整数值示例如下： X10CrNi18-8 —表示ω（ C ） 0.10% 、。
