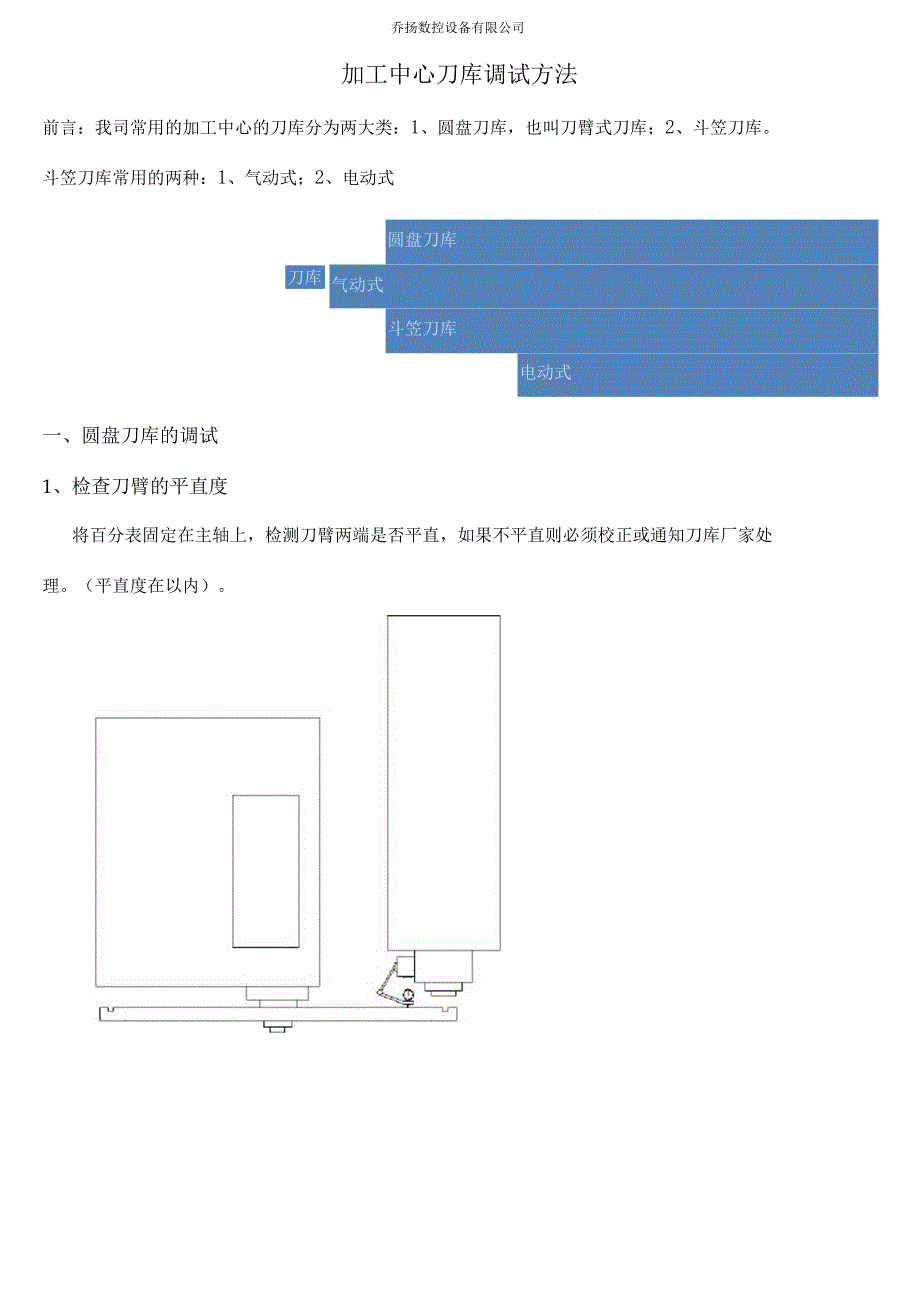

乔扬数控设备有限公司加工中心刀库调试方法前言：我司常用的加工中心的刀库分为两大类：1、圆盘刀库，也叫刀臂式刀库；2、斗笠刀库斗笠刀库常用的两种：1、气动式；2、电动式圆盘刀库刀库气动式斗笠刀库电动式一、圆盘刀库的调试1、检查刀臂的平直度将百分表固定在主轴上，检测刀臂两端是否平直，如果不平直则必须校正或通知刀库厂家处理平直度在以内）刀臂检测没有问题后，再把三段式校刀器A件、B件分别装在主轴和刀臂上，用C件的松紧度作为参照来调整刀库位置三段式校刀器2、大体校正刀库位置将刀臂摆到扣刀位置（即在主轴下面，注意观察位置是否己经到位：刀臂将有一段时间保持 固定不动，就可以确认已到达扣刀位置），大体校正刀臂和主轴中心孔的位置3、调整刀库的水平度把百分表固定在工作台上，通过支架和刀库的调整块来校正刀臂前后、左右的水平度（水平 度在以内）如果左右水平度超差，可以用铜箔垫在刀库支架底部来调整4、准确校正刀库位置准确校正校正好刀臂和主轴中心孔的位置标准的位置应当是，C件可以轻松通过B件而进入A件的内孔注意：刀臂位置相对主轴要往前，坚决不能往后，否则换刀时刀臂容易将主轴打坏5、再检查刀库水平度校正好刀臂和主轴中心孔的位置后，再检查刀臂前后、左右的水平度。
若水平度超差，则需要重新校正，如此重复第3和第4步，直到符合要求（水平度在以内）6、检查刀盘电机和刀臂电机的旋转方向检查刀盘和刀臂的旋转方向是否正确刀盘正转正确的方向应当是刀套号在递增；刀臂正确 的旋转方向应当是刀臂的缺口往前走（注意：刀臂没有反转）8、检查刀套信号用手按动刀套上下的电磁阀，检查刀套上检测到位、下检测到位的信号是否正确三菱系统：X20A （刀套上到位检测信号），X209 （刀套下到位检查信号）发那科系统：（刀套上到位检测信号），（刀套下到位检查信号）9、检查刀臂信号用扳手旋转刀臂电机尾端，检查刀臂刹车信号、扣刀信号是否正确三菱系统:X203 （扣刀，刀臂在主轴底下的位置），X204 （原点，刀臂在初始的位置）发那科系统：（扣刀，刀臂在主轴底下的位置），（原点，刀臂在初始的位置）注意：用扳手旋转刀臂时，一定要将刀臂电机的刹车拉环拉起才能用扳手去旋转10、调节打刀量将刀柄装到主轴上，用手顶住刀柄，选择一个参考点，按松刀按钮，目测刀柄被打下多少距离，然后调节打刀缸的调节螺丝，如此重复，一直调到标准值为止调好之后，将刀柄取下标准的打刀量为11、调整松、紧刀信号检测开关和检测信号信号检测开关的触点应当刚好被压到圆弧的位置，如下图三菱系统：X20C （紧刀到位信号），X20D （松刀到位信号）发那科系统：（紧刀到位信号），（松刀到位信号）12＞设定主轴定向将三段式校刀器B件装在刀臂上，不断调节参数，一直到符合标准为止。
标准的主轴定向位置应当是：将主轴卡钉卡进三段式校刀器B件后，B件还有可以左右旋转 的间隙三菱系统：3108 （主轴定向）发那科系统：4077 （主轴定向）注意：重新设定主轴定向时，一定要先将主轴抬高，直至卡钉离开三段式校刀器的B件，否 则会出现不可预料的后果13、设定第二参考点三菱系统:2038 （第二参考点）发那科系统：1241 （第二参考点）标准的第二参考点位置应当是，刀臂卡进刀柄后，刀臂的凸槽和B件的凹槽上下缝隙正好合 适注意：第二参考点的位置必须是将机械坐标抄进参数，切勿看错坐标，否则会损坏主轴或 刀臂！14、试运行以上所有步骤都完成后，不要急着把刀柄装上，先试运行刀库换刀的动作是否正确动作正 确之后再进行下一步如果出现刀套没有下来，就要检查刀套电磁阀上、下两头的电线是否互换了圆盘刀库正确的换刀动作是:主轴定向一Z轴移动至第二参考点一刀库选刀一刀套动作（下） 一刀臂扣刀f主轴松刀一刀臂交换刀具一主轴紧刀一刀臂回到原点一刀套动作（上）一换刀完 成15、换刀换刀动作正确之后，逐一将刀柄装上主轴，然后执行换刀，换刀过程中注意观察换刀的声音 是否偏大，是否有明显的金属撞击声，或其他的异常声音。
连续换刀20分钟后，检查刀库有无 乱刀现象和刀臂电机是否发烫注意：换刀测试当中，一定要有两个刀柄同时交换的情况出现二、斗笠刀库的调试斗笠刀库的调试方法和圆盘刀库一样，只是要注意以下几点：1、检查刀盘的平直度2、将刀盘开到主轴底下，然后再检查刀盘的水平度3、刀盘开出时，一定要先将主轴抬高4、三菱系统：X20A （刀库退到位），X209 （刀库进到位）发那科系统：（刀库退到位），（刀库进到位）斗笠刀库正确的换刀动作是：主轴定向一Z轴移动至第二参考点一刀库出来一主轴松刀一Z轴移动至机床原点一刀库选刀一Z轴移动至第二参考点一主轴紧刀一刀库退回一动作完成。
