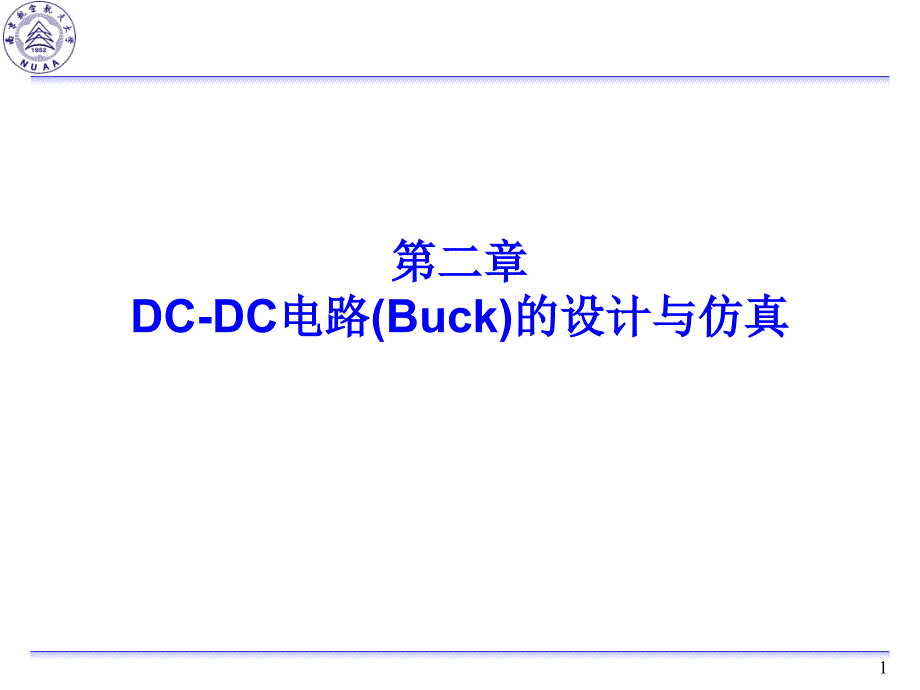

第二章 DC-DC电路(Buck)的设计与仿真,DC-DC电路(Buck)的设计与仿真,开环设计；开环仿真（瞬态）、分析与模型细化；闭环设计与仿真； 闭环仿真；元件级设计与仿真一 Buck电路的开环设计,（1）性能指标；（2）Buck电路的工作原理；（3）Buck电路的开环设计；,（1）性能指标,DC-DC变换器性能指标：输入电压：36-72 VDC（额定48V）输出性能：额定输出电压 Vout 28VDC输出电流纹波 Vout(p-p) <50mV额定负载电流 Iout 10A，在负载电流大于2A时，电感电流工作于CCM其他性能：开关频率 100kHz,（2）Buck电路的工作原理,电路拓扑,CCM下的电路工作原理,（3）Buck电路的开环设计,主电路参数设计（1）占空比（2）滤波电感量滤波电感设计（3）滤波电容（4）功率器件,占空比,（1）占空比,,,,滤波电感设计,电感量，2A时（1/5负载），电感电流临界连续滤波电容设计,ILf>Io充电,ILf
开环仿真（瞬态）、分析与模型细化,（1）原理图编辑（2）仿真模拟（3）仿真结果分析（4）模型细化,（1）原理图编辑,（1）原理图编辑,启动Saber Sketch打开电路图编辑窗口创建新设计打开已有设计选择和放置电路元件查找元件Search Browse复制元件（含属性）元器件的移动,（1）原理图编辑,Resistor,Voltage source, constant ideal DC supply,Switch, Power semiconductor,Diode, ideal,Inductor,Capacitor,Logic Clock,Ground, (Saber node 0),（1）原理图编辑,修改元器件属性理解所选择元器件的属性定义属性帮助文件的使用布线画线重新布线连线与电压节点命名保存,开环仿真（瞬态）、分析与模型细化,（1）原理图编辑（2）仿真（3）仿真结果分析（4）模型细化,（2）仿真模拟：仿真工具和仿真类型,（2）仿真模拟,DC工作点分析 (DC operating point)DC分析的概念与作用执行DC分析（主要设置）查看和评估工作点,（2）仿真模拟,DC工作点分析(DC operating point)DC分析的概念与作用静态工作点：电子线路中的一些非线性元件（如二极管、三极管），其运行特性取决于偏置点，称为静态工作点。
为时域分析和交流小信号分析提供初始值t=0时，所有时变参量为0情况下，分析电路的DC偏置点如电感为短路，电容为开路等）作用：求解系统的静态工作点，为其他分析提供计算初始点；提供快速检查难以进行直流分析的电路,电容割集（电容和电流源组成的割集）;电压源与电感串联、电流源与电容串联;具有不同初值的电感串联具有不同初值的电容并联;,Analyses > Operating Point > DC Operating Point :（简略介绍）,仿真器主要参数：Monitor progress ：进度显示控制； 0 执行时间-1 执行概要和时间其他整数 迭代信息、运算法则、截断误差、CPU时间等Sample Point Density;Display After Analysis：自动显示结果仿真器主要参数：Ending Initial Point File：结束文件；Use Initial Conditions：是否使用初始条件2）仿真模拟,时域分析（transient）时域分析的概念与作用瞬态分析用于检验系统的时域特性，此分析通常从静态工作点开始是功率变换器数值仿真中应用最广泛的分析类型瞬态分析对话框,Analysis > Time Domain > Transient :,BasicEnd Time：定义瞬态分析结束时间；Time Step：步长；设计中有关时间常数的1/10；驱动源最小的上升或下降沿；正弦驱动源输入周期的1/100。
Start Time：开始时间;,Analysis > Time Domain > Transient :,BasicMonitor progress 0 执行时间-1 执行概要和时间其他整数 迭代信息、运算法则、截断误差、CPU时间等DC analysisPlot after analysis,Analysis > Time Domain > Transient :,CalibrationTruncation Error 在分析过程中每次计算结果的舍入精度这个参数对仿真结果精度影响很大，甚至导致仿真不收敛参数值越小，仿真精度越高，但参数值过小会降低仿真速度通常取100u即可0.1倍改变Sample point Density,Sample Point Density：仿真器对电路中的非线性模块做线性化处理时将其分为n个线性段(n值为此参数值的2倍)，n越大，精度越高，但会降低仿真速度，最大可取1kDC分析中，有助于找到直流工作点；Transient 分析中，乘以DC分析中的该设置值；取值越大，曲线越平滑，越逼近真实波形；2倍,参考资源及介绍,Saber help filesD:\Synopsys\Z-2007.03\doc\webworks_docs\saberExample: Power Converter Design Example；SaberQuickStart；ExamplesUser；SaberUser；SketchUser；HotkeyUser网络资源使用方法介绍,小结||3-4||,掌握DC-DC电路参数设计方法；掌握用SaberSketch输入电路原理图的方法。
作业：1：完成单端正激电路设计报告（含所有主电路参数设计，需要查阅相关手册，选取所有元器件） ；saber0307@；Password:0307123456,单端正激D2D性能指标,DC-DC变换器性能指标：输入电压：36-72 VDC（额定48V）输出性能：额定输出电压 Vout 15VDC输出电流纹波 Vout(p-p) <30mV额定负载电流 Iout 2A，在负载电流大于0.2A时，电感电流工作于CCM其他性能：开关频率 100kHz,开环仿真（瞬态）、分析与模型细化,（1）原理图编辑（2）仿真模拟（3）仿真结果分析（4）模型细化,（3）仿真结果分析,查看仿真波形图形文件的打开现有信号的查看信号的运算测量分析结果验证设计是否满足要求观测各种情形下关键点波形,（3）仿真结果分析,输出电压纹波；电容电流波形电感电流波形（DCM、CCM）；电感电压波形开关管电压、电流应力；原边二极管电压、电流波形；,（3）仿真结果分析,副边二极管电压、电流应力；电源电流波形；不同供电电源电压分析电源电压与D的关系；D变化情况下其他点波形的相应变化双管正激电路的设计,开环设计；开环仿真（瞬态）、分析与模型细化；闭环设计与仿真； 闭环仿真；元件级仿真。
开环仿真（瞬态）、分析与模型完善,（1）原理图编辑（2）仿真模拟（3）仿真结果分析（4）开环设计与模型完善,（4）模型完善,滤波电感——串联电阻线路压降；（实际设计<需要查磁芯手册>）滤波电容—串联电阻 输出电压纹波；变压器（实际设计）励磁电感 励磁电流<负载电流的5%；漏电感良好耦合情况下为<0.2%Lm ；,I 滤波电感设计,电感量计算；磁芯选取电感磁芯材料的选取：有较大的直流偏磁，磁通摆幅小，相应交流损耗也小，因此可以选择较高的饱和磁密应选取（铁氧体、铁粉芯、铁铝硅Kool u、MPP、 high flux、非晶等 ）；----初选磁芯型号：其中Lf为电感值（H），I为通过电感的直流平均值（A），Bm是磁芯工作磁密（Gs），J是线圈电流密度，通常取3~5（A/mm2），Kw是窗口的填充系数，Kc为磁芯填充系数 经计算，查相关手册后可初选出磁芯型号2）滤波电感设计,计算匝数和气隙最大磁通摆幅：计算匝数和气隙计算导体尺寸线圈电流密度通常取3~5（A/mm2） 校核： Bm、窗口、损耗(铜耗，铁耗查曲线),,,II 滤波电容设计（电解）,If>Io充电,If
介质损耗与温度和频率有关一般ESR与其容量的乘积为RESRC＝50~80×10-6(s)ESL：引线、电容极板结构有关RS：泄漏电阻，一般很大,,,寿命降额：Arrhenius定律，容芯温度减少10℃ ，寿命增加1倍ESR与纹波电流：电解电容的温升是RESRI2引起的开关电源中输出纹波电压主要是ESR引起的而I为纹波电流的有效值例：Buck类LC滤波输出电流为20A,允许纹波纹波电压为100mVf=100kHz .选择电解电容解：纹波电流为4A因为ΔUpp＝ Δ IRESR＝ 4×65×10-6/C ,则需要C＝ 4×65×10-6/0.05=2600μF，取2700uF，其ESR约为24.1m；ESR引起的纹波为96.4m如果不考虑ESR，按照此容量计算纹波电压为ΔUpp＝ Δ IT/2C＝ 4×10×10-6/(2×2700×10-6）=7.5mV纹波：,,44,（3）变压器设计（步骤）,选择磁芯（AP）；根据工作状况（如占空比、deltaB等）确定变压器原、副边匝数；计算绕组电流，考虑集肤效应确定线径；校核窗口；损耗分析：铁损=铜损,原边铜损=副边铜损变压器图纸（绕制方法）4）模型细化（完善）,开关管——应力计算、选取及实际器件选取；Get part parametric search ……二极管——应力计算、选取及实际器件选取；,小结,掌握DC-DC电路参数设计方法掌握瞬态仿真的基本参数设置方法、掌握查看波形方法掌握用sabersketch输入电路原理图的方法借助仿真软件深入理解BUCK电路工作原理掌握（考）作业：1：完成单端正激的电路设计报告（含所有主电路参数设计，需要查阅相关手册，选取所有元器件）2：完成双管正激电路设计报告（含变压器与电感器的设计）；saber0307@ 0307123456,作业内容,1：完成Buck变换器的电路设计报告（含所有主电路参数设计，需要查阅相关手册，选取所有元器件）主电路设计（开关管、二极管、滤波电感、滤波电容）；仿真分析（1，采用理想元器件分析性能指标的满足情况；2，评估所选元器件的合理性；3，理想元器件与实际元器件模型带来的性能指标差异性分析）,作业内容,2：完成单管正激电路设计报告（含变压器与电感器的设计）；主电路设计（变压器、开关管（型号）、二极管、滤波电感、滤波电容）磁性元件设计 型号 导线规格 绕的圈数；仿真分析（1，采用理想元器件分析性能指标的满足情况；2，评估所选元器件的合理性；3，理想元器件与实际元器件模型带来的性能指标差异性分析）,。
