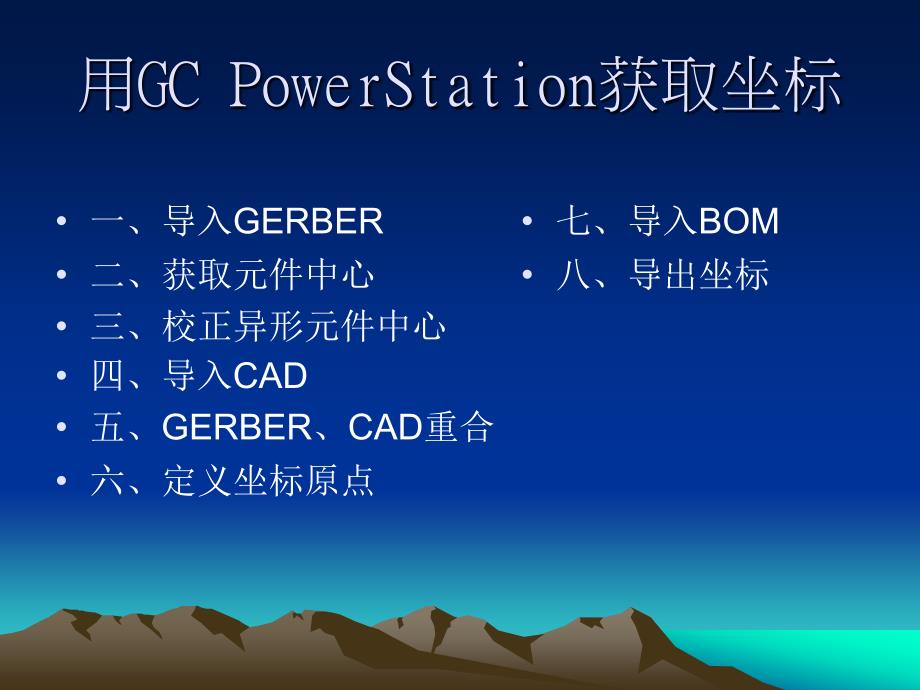

用GC PowerStation获取坐标,PCBA-SMT,用GC PowerStation获取坐标,一、导入GERBER 二、获取元件中心 三、校正异形元件中心 四、导入CAD 五、GERBER、CAD重合 六、定义坐标原点,七、导入BOM 八、导出坐标,一、导入GERBER,如右图示：依次点击“File”、“Import” 注：一般情况下，我们只需导入丝网层及PAD层如：S-Legend、S-paste）,在相继出现的对话框中，直接点击“OK”即可在右示对话框中，“Layer Type”内选择相对应的层丝网层对应“Silkscreen”，PAD层对应“Solderpaste” 为更好的显示效果，可在“Colors”内选择对比鲜明的颜色 对应的置件面可相应选择“Top”及“Bottom”操作正确后所得到的完整GERBER二、获取元件中心,此步操作为整个过程的重点，稍有差异则全盘皆输如右，界面显示为上面已经导入好的GERBER，点击“CAM”、“Auto Convert Sketched Pads”进行PAD自动转换 在弹出的对话框中直接“OK”将丝网层隐藏，全选PAD层后点击“Parts”、“Automatic Centroid Extraction”，进行自动抓取元件中心。
在弹出的对话框中选择“OK” 此步操作之后，系统将生成一个新的层，层内元件中心有作重新抓取系统自动抓取元件中心，难免因分辨不良而造成元件中心抓取错误，如右图示：红圈内的BGA中心错误、绿圈内的Connect被识别为三个元件三、校正异形元件中心,扩展后，选中某一个元件，仅一个元件点击“Parts”、“Teach Part”效果图如右四、导入CAD,点击“File”、“Load CAD Centroids”导入CAD文件在如右对话框中作出相应选择： 1、分隔符类型 2、单位 3、起始行 4、对应列 不正确的选择将位置丢失和数据的不对应效果图如右 点击“View”、“Reference Designators”可显示相应的位号五、GERBER、CAD重合入CAD,将层全选，将鼠标定位于某一元件上（先按空格后按“S”）将相对坐标清零（按“Z”）将丝网层显示，找出相应位置定位鼠标于元件中心按“O”进行GERBER、CAD重合 注：CAD层必须全部选取，否则重合的仅选取的元件六、定义坐标原点,对于传板方向与GERBER方向不一致时，可使用红圈内的功能选项进行修正 角度旋转 水平翻转 垂直翻转,,通常情况下,我们选择板边的交点作为整个坐标系的原点。
在交点处定位鼠标，将相对坐标清零再将鼠标定位于系统坐标原点（红框标识处），按“O”进行移动七、导入BOM,全选CAD层，点击“Parts”、“Import BOM Information”，导入料头的BOM导入时可直接选用ME发布的BOM，为了方便后续操作，可先进行格式处理，如右图在对话框中，先在“BOM File”选择正确的BOM，点击“Set BOM File Format”进行格式处理： 1、起始行 2、位号起始列 3、位号宽度 4、料号起始列 5、料号宽度,,,,格式处理好后，可于右示红框内进行预览，以确定格式设置正确性 选择“All selected parts”，点击“Scan”，后“Import”即可BOM正确导入后，全选CAD层，按“Q”即可显示位号、坐标、角度、料号对应表谢谢参阅 _,。
