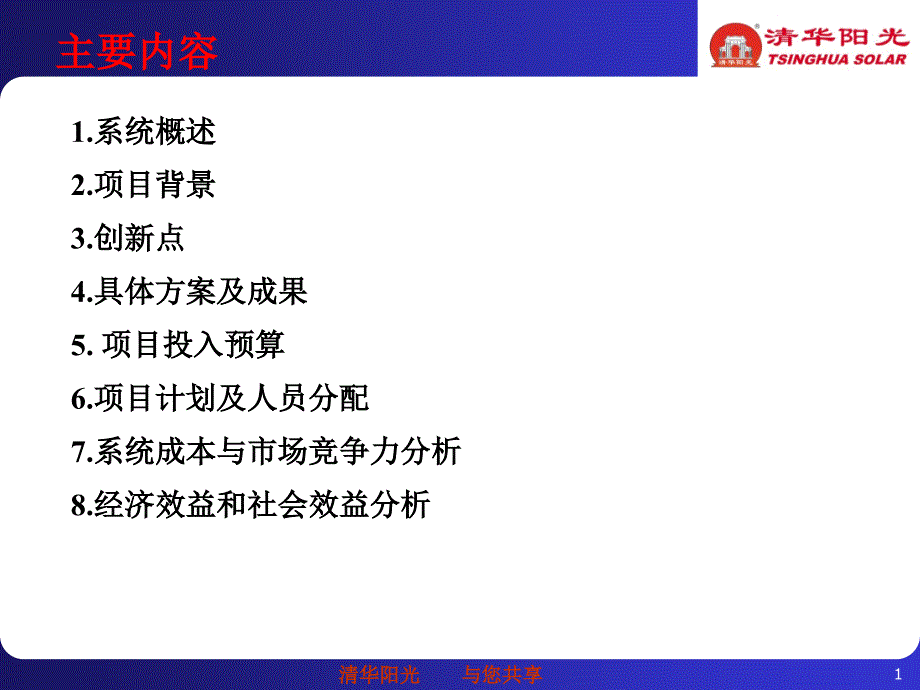

清华阳光 与您共享 1 1.系统概述 2.项目背景 3.创新点 4.具体方案及成果 5. 项目投入预算 6.项目计划及人员分配 7.系统成本与市场竞争力分析 8.经济效益和社会效益分析 主要内容 清华阳光 与您共享 『太阳能具有周期波动性和不稳定 性』 太阳能资源具有时间上非连续性和“夏盈冬亏”特性 集热是太阳能转化的核心，储热是太阳能利用的核心 太阳能的特 点： 周期性波动 不稳定性 清华阳光 与您共享 『储热是弥补太阳能供给与需求之间季节性不平衡的关键』 太阳辐照 总热负 荷 清华阳光 与您共享 4 1.系统概述： u 意义： • 与季节性蓄热或地源热泵系统结合更有利于能源全年综合利用 • 提升太阳能保证率 • 系统维护 成本及运行成本降低，提高系统经济 性 • 由于没有集热器闷晒空晒等问题使集热器的使用寿命得到延长 • 节能减排，走可持续发展的能源道路 清华阳光 与您共享 『系统形式』 集热器 区域供热管网 换热末端 水源热泵机组 跨季节蓄热水池 清华阳光 与您共享 6 2.项目背景： u 国外研究状况： 20世纪60年代，季节性蓄热的概念被美国第一次提出，70年代进行了大量的理论和实验研究 ，80年代起北欧各国紧接着进行了一系列研究。
系统早期主要用于大型的季节性蓄热太阳能 集中供热装置或区域供热装置中 u 国内研究状况： 最早在1984年开始该方面的研究，马文麒和李申生对非对流型太阳池和池下土壤的跨季度蓄 热问题进行了理论分析和数值计算从2000年开始，哈尔滨工业大学的教授及研究生对严寒 地区太阳能跨季节土壤蓄热供热供冷系统进行了一系列研究此外，天津大学、上海工业大 学等也进行了一系列的研究 2013年，太阳能季节性蓄热采暖及热水综合示范项目在河北经贸大学落成，该项目是中国目 前规模最大的太阳能跨季节蓄热采暖项目项目总投资约4000万，采用69000支真空管，总集 热面积1.16万平方米，蓄热水箱的总蓄热容量达2万吨 清华阳光 与您共享 优优点： 热容量高 系统简单 缺点： 水箱需要承压，造价高 优优点： 系统不承压 缺点： 占地面积大 成本高于地下储热 优优点： 造价低 模块化设计 ，益于调节 缺点： 热容量小 优优点： 热容量高 系统简单 缺点： 地质条件要求高 储热 温度低，通常需 要热泵 砾砾石-水 含水层层 水箱（水池）蓄热热 地埋管 清华阳光 与您共享 技术路线水箱 混凝土 水池 蓄热水池地下储水层洞穴储热地埋管储热 价格高高低低低低 可靠性高低低低高高 热损低低中中低高 不同储热技术的经济性比较 清华阳光 与您共享 不同储热技术的经济性比较 清华阳光 与您共享 不同储热技术的经济性比较 清华阳光 与您共享 11 多大面积可以 称为大型系统 ？ Ø 供热能力大于 0.5MW Ø 集热器大面积大 于700m2 — IEA-SHC Task45 清华阳光 与您共享 清华阳光 与您共享 清华阳光 与您共享 河北经贸大学太阳能采暖工程 14 清华阳光 与您共享 Ø 集热器面积：1.16万平方米 Ø 储热水箱：228个89吨的地上水箱跨季节蓄热 河北经贸大学太阳能采暖工程 15 清华阳光 与您共享 16 2.项目背景： u 研究内容总结： l 系统数值模型建立和系统动态模拟； l 蓄热体结构、形状和埋深对地下温度场的影响； l 研究各组成部分间的关系及系统的能耗特性； l 示范项目运行测试。
清华阳光 与您共享 17 3.创新点 u 用跨季节蓄热水箱（水池）存储太阳能实现太阳能的跨季节利用 u 供暖季初期采用跨季节蓄热水箱（水池）里的高温热水直接供暖，中后期采 用跨季节蓄热水箱（水池）里的水经热泵提温后供暖 u 利用TRNSYS能耗模拟软件对系统的运行性能进行逐时模拟 u 总结系统设计理念、设计方法及关键技术，尤其是跨季节蓄热水箱（水池） 的结构研究及设计，目的是提高蓄热、储热和取热的效率 清华阳光 与您共享 18 4.具体方案及成果 u技术原理：以跨季节蓄热水箱（水池）蓄热技术为基础，把春夏秋三 季的太阳辐射热能储存起来，以供冬季采暖使用系统不仅能够解决 太阳能热水器三个季节闲置的问题，大大提高太阳能系统的全年利用 率 u 技术路线：实地考察，理论研究，示范项目测试 u 工艺可行性分析：目前国内的真空管型太阳能集热器产能巨大，大规模 量产的大型自动线也非常成熟水源热泵是技术成熟的节能环保产品 两种产品的系统应用技术已经比较完备，并不断有更稳定性能更好的产 品投入市场跨季节蓄热水箱的拼装也有很多厂家可以生产制作，但是 跨季节蓄热水池的制作经验较少，还需要进一步调研 清华阳光 与您共享 19 4.具体方案及成果 u 成果： 1、国内外示范工程调研报告。
2、系统设计选型方案、安装施工参考方案 3、蓄热系统中的关键技术报告 4、专利及相关技术文章 5、配合完成国际能源署的工作 清华阳光 与您共享 20 5. 项目预算 研发费用明细金额（万元） 系统调研考察差旅费用10 参加国内外论坛及会议费用2 系统软件学习及资料费用4 测试费2 人工费2 合计20 清华阳光 与您共享 21 6.项目计划及人员分配 序号系统方案设计基本产品配备设计人员负责人配合部门完成日期 1 项目立项申请及技术评 审 李旭光、吴晓琼、李旭光项目评委总工办2016/1/23 2系统调研、考察及测试 李旭光、吴晓琼、张强 、李本华、周新龙 李旭光研发部、测试部2016/5/15 3系统的总结与研究 李旭光、吴晓琼、张强 、周新龙 李旭光研发部、测试部2016/7/15 4系统模拟费用李旭光、吴晓琼李旭光研发部2016/10/15 5产品技术文件编制李旭光、吴晓琼李旭光研发部2016/11/25 6 编写项目总结报告及项 目验收文件 李旭光、吴晓琼李旭光总工办、研发部2016/12/25 清华阳光 与您共享 22 7.系统成本与市场竞争力分析 u 成本分析： 以10000m2的供热面积为例，安装800m2的集热器，蓄热水池体积3200m3, 热 负荷按50W/m2，共500kW，配两台250kW的水源热泵，风盘估计为300台， 水泵及管路阀件及施工等估价80元/m2，则系统总造价为324万元。
名称数量单位单价（元）总价（万元） 集热器800m250040 蓄热水池3200m3500160 水源热泵2台10000020 风机盘管300台80024 其他部分及施工1套80000080 累计324 清华阳光 与您共享 23 8.经济效益和社会效益分析 u 经济效益分析： •则系统造价为324万元，毛利可达324×20%=64.8万元，以一年推行5套计 算，则每年可收益324万元，具有较显著的经济效益 u 社会效益分析： •如果按上述5套的推广，相对于电采暖，每套系统可节约电能79.7万kWh （建筑每年需耗96万kWh电供暖，太阳能节约了38.6万kWh电，水源热泵 节约了41.1万kWh电），5套系统一共可节约电能398.6万kWh，相当于节 约159.4万吨标煤，约减少二氧化碳等温室气体排放393.8万吨，社会效益 显著 清华阳光 与您共享 24 。
