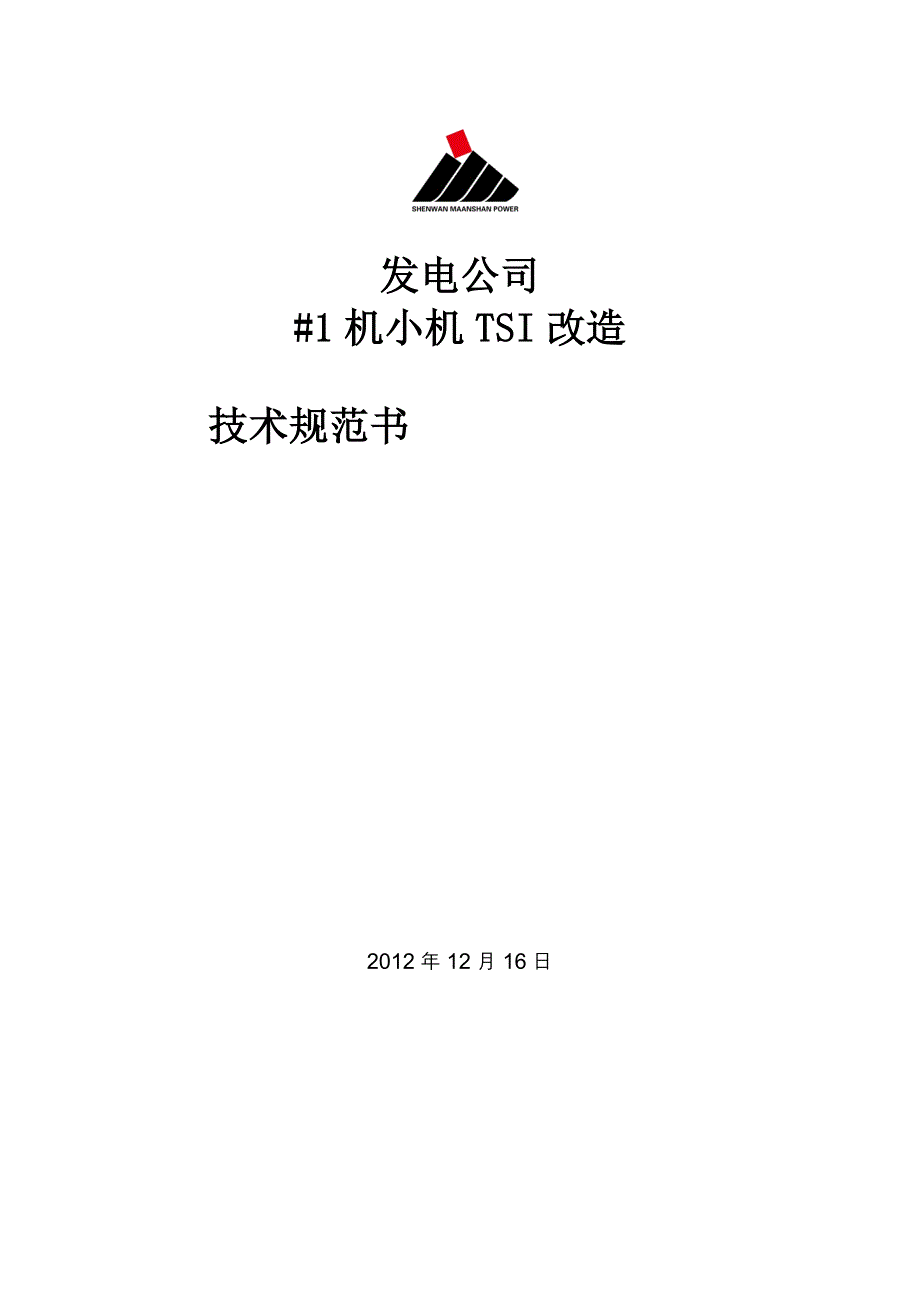

发电公司#1机小机TSI改造技术规范书2012年12月16日目 录1、 范围2、 设计条件与环境条件3、 规范和标准4、 技术要求5、 供货范围6、 设备包装与运输7、 技术资料和交付进度8、 技术服务9、 改造工程工期10、 售后服务及技术培训1 范围1.1 总则1.1.1 本规范适用于发电公司的#1机组小机TSI系统改造设备，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求1.1.2 本规范书提出了最低限度的技术要求，并未对一切技术细节作出规定也未充分引述有关标准和规范的条文，投标方应保证提供符合本规范书和工业标准的优质产品1.1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的系统完全符合本规范书的要求如有差异，应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细说明1.1.4 报价书及合同规定的文件，包括图纸、计算、说明、使用手册等，均应使用法定计量单位1.1.5 从签订合同之后至投标方开始制造之日的这段时期内，招标方有权提出因规程、规范和标准发生变化而产生的一些补充修改要求，投标方应遵守这些要求1.1.6 本技术规范书所引用的标准若与投标方所执行的标准发生矛盾时，按较高的标准执行。
1.1.7 招标方对所供#1机组小机TSI系统改造设备及其附件负有全责，即包括分包（或采购）的产品设备采用的专利涉及到的全部费用均已包含在设备报价中，投标方保证招标方不承担有关设备专利的一切责任1.1.8 招标方有权修改本规范书合同谈判将以本规范书为蓝本，并列入投标方所认可的技术偏差，最终确定的技术协议将作为订货合同的附件，并与合同文件具有同等法律效力双方共同签署的会议纪要、补充文件等也与合同文件有相同的法律效力1.1.9 对本规范书的解释权属于招标方所有1.2 投标方的工作范围1.2.1 拆除原#1机组两台小机TSI系统原电子间小机TSI控制柜保留，安装新TSI框架1.2.2 按规范书要求提供两台小机TSI系统及其配套设备并负责安装，接线，调试1.2.3 现场测绘、制作小机TSI系统探头支架，并负责安装调试1.2.4 负责系统的设计、试验并提供有效的产品资质证书1.2.5 达到本规范书所规定的全部功能要求1.2.6 负责系统出厂检验、调试、保管、运输及设备在现场的开箱、检查等工作1.2.7 按照合同规定的进度要求，按时发运设备1.2.8 根据本规范书的要求，提供本设备所需的各类软件，以及有关技术文件、说明书、样本和资料等，便于今后维护、修改，并提供必须的安装详图和安装指导。
4套，以及电子版）1.2.9 负责培训招标方的工程技术人员，并使这些培训人员得心应手地操作、维护、修改和调试设备1.2.10 提供改造后的TSI设备有国家检验资质部门或机构出示的最新检验合格报告，并负责其费用1.3 招标方的工作范围1.3.1 设备到达现场后的卸货，保管及安装1.3.2 提供改造所需的技术资料1.3.3 负责提供设备安装、施工和调试的便利条件1.3.4 配合投标方进行设备调试2 设计条件与环境条件2.1 汽轮机技术参数驱动给水泵用变速凝汽式汽轮机型号：ND（G）83/83/07－7型型式：单缸、冲动、单流、纯凝汽式 最大功率：6MW；主机额定工况，工作转速范围：3000～5533r／min制造厂家：上海汽轮机厂汽动给水泵 型 号 DG600—240IV 转速（r/min）5394流 量（m3/h）570 扬程（kPa） 23870 轴功率（kW） 4606效率（%） 82.6制造厂 上海电力修造厂2.2现有单台小机TSI配置：名称卡件型号探头型号前置器型号数量转速3300/50330103-00-05-10-02-00330100-50-002键相3300/50330103-00-05-10-02-00330100-50-001偏心3300/40330105-02-12-10-02-00330100-50-001轴向位移3300/20330105-02-12-10-02-00330100-50-002轴承振动3300/16330105-02-12-10-02-00330100-50-004共计10个监测通道。
小机TSI系统通过卡件模拟量，开关量输出进入DCS系统，实现远方监控其中轴向位移信号进小机ETS系统参与保护，在2010年对#1机TSI的轴向位移探头和轴向位移前置器进行了更换3 规范和标准本规范书中涉及的所有规范、标准或材料规格（包括一切有效的补充或附录）均应为最新版本，即以招标方发出订单之日作为采用最新版本的截止日期若发现本规范书与参照的文献之间有不一致之处，投标方应向招标方指明3.1 引用的规范和标准GBT13399-92 汽轮机安全监视装置国家标准 DL/T 1012-2006 火力发电厂汽轮机监视和保护系统验收测试规程GB11920-98 电站电气部分集中控制装置通用技术条件GB4720-84 低压电器电控设备JB616-84 电力系统二次电路用屏（台）通用技术条件IEC144 低压开关和控制设备的外壳防护等级NEMA-ICS4 工业控制设备及系统的端子板NEMA-ICS6 工业控制装置及系统的外壳4 技术要求4.1 投标方应按仪器、仪表精度，选用招标范围内的先进的进口技术产品4.2 投标方应保证改造后的TSI系统不降低原有TSI系统的所有功能，并能接入现有的机组DCS系统。
4.3 投标方应保证机组启动及正常运行中，#1机组小机TSI所有监测、保护、报警信号都正确投入4.4 振动、轴向位移、偏心、转速均有模拟量4~20mA输出，所有报警，保护继电器均采用无源干接点输出接点容量不低于5A/220V4.5 所有的探头均采用全铠装探头，无中间连接接头并且在外部套电缆保护软管接入就地端子盒，不允许将探头电缆直接接入端子盒4.6 改造后的TSI电缆穿缸部分投标方需采取措施保证无渗漏所有套筒使用顺畅，方便安装，高温无变形4.7 TSI系统可通过其配置的上位机完成组态，参数设置，监控，调试等功能4.8 改造后的系统有足够的信号量输出端用于机组的保护和故障分析；4.9 模块配置合理，不能因模块或测点故障导致保护误动；4.10 每个信号量应有独立的保护输出和报警输出接点，4.11 每个模块必须单独隔离，外部短路、断路不能导致信号窜动或保护的误动4.12 改造后的TSI系统可通过数据接口连续采集稳态和瞬态波形数据，并通过以太网将数据传送到上位机为全部框架提供通讯功能，支持10Base-T, 100Base-Tx (RJ45) 或 100Base-Fx (MTRJ) ，为标准网络设备，可兼容任何以太网结构。
4.13 投标方应提供仪器仪表必要的备品备件、外部连接件、探头支架、器具及专用工具4.14 本规范书中所列的仪器、仪表均应齐全配带各种规格的附件、易损件4.15 仪表能防尘、防腐、防潮、防霉等4.16 需技术监督部门定期检验的仪器、仪表，到货须提供有国家检验资质部门或机构出示的最新检验合格报告4.17 投标方应保证所有改造范围内的软件为正版软件5供货范围5.1一般要求5.1.1本附件规定了合同设备的供货范围投标方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合要求5.1.2投标方应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容对于属于整套设备运行和施工所必需的部件，即使本合同附件未列出和／或数目不足，投标方仍须在执行合同时补足5.1.3提供随机备品备件，并在投标书中给出具体清单5.1.4提供专用工具和仪器仪表清单及其它需要的清单5.2供货范围5.2.1#1机组小机TSI系统改造供货范围包括全部探头、前置器、探头支架、卡件、框架等设备，但不仅限于以下内容编号描述型号单位数量1框架只22电源模块只43数据接口模块只24轴振监测通道只105键相监测通道只26偏心监测通道只27零转速监测通道只28转速监测通道只49轴向位移通道只410继电器输出模块只211编程软件套112编程上位机 DELL品牌（不低于如下配置）：Intel® Xeon™ 3.0 GHz双处理器；2 GB 系统内存；双口以太网卡，DELL22寸显示器台113轴振、轴位移、键相、偏心、转速监测探头只2414穿缸密封件只10015前置器只2416探头支架及配件只6（现场测汇加工）17振动分析专用连接线根2018提供RS485/ RS232通讯电缆米2根；米3519振动套筒及配件只8（现场测汇加工）20移动硬盘（备分数据专用）1T只121探头安装工具套16设备包装与运输6.1投标方保证全部设备被合理地包装、标识，以防在运输和室外存放期间损坏。
6.2设备在运输和长时间存放时必须采用特殊的保护措施国内仪器的包装方法保证符合GBN193-83的要求，国外购买的仪器必须符合相应的国际标准，但不得低于国家标准的要求6.3原装进口产品需提供原产地证明、产品检验报告、报关证等证明是原装进口产品的原始资料每个设备箱至少必须包括两份详细的装箱单和一份产品质量检验证明书、产品说明书和产品合格证6.4设备的外包装上必须清楚地标明：出厂编号、总共箱数及箱号、收货站或港、到货站或港、发货单位、收货单位、出厂或装箱日期以及设备运输、贮存保管要求的国际通用标记7 技术资料和交付进度7.1一般要求7.1.1投标方提供的资料应使用中国国家法定单位制其中提供的图纸须同时提供电子文本7.1.2资料的组织结构清晰、逻辑性强资料内容要正确、准确、一致、清晰完整，满足工程要求7.1.3投标方资料的提交及时充分，满足工程进度要求7.1.4对于其它没有列入合同技术资料清单，却是工程所必需的文件和资料，一经发现，投标方也应及时免费提供7.1.5招标方要及时提供与合同设备设计制造有关的资料7.2技术文件和图纸7.2.1在设计投标阶段，投标方至少需提供以下资料和图纸：·所配备系统的总说明，主要设备型号、主要部件材料·系统总用电量·有关内接线图·设备的尺寸和平面布置图·系统图、逻辑图、设备清单7.2.2在技术协议书签订20天内，投标方应提供以下资料和图纸，供招标方审核： ·所配备系统的总说明，主要设备型号、主要部件材料 ·系统图、逻辑图、设备清单 ·设备的尺。
