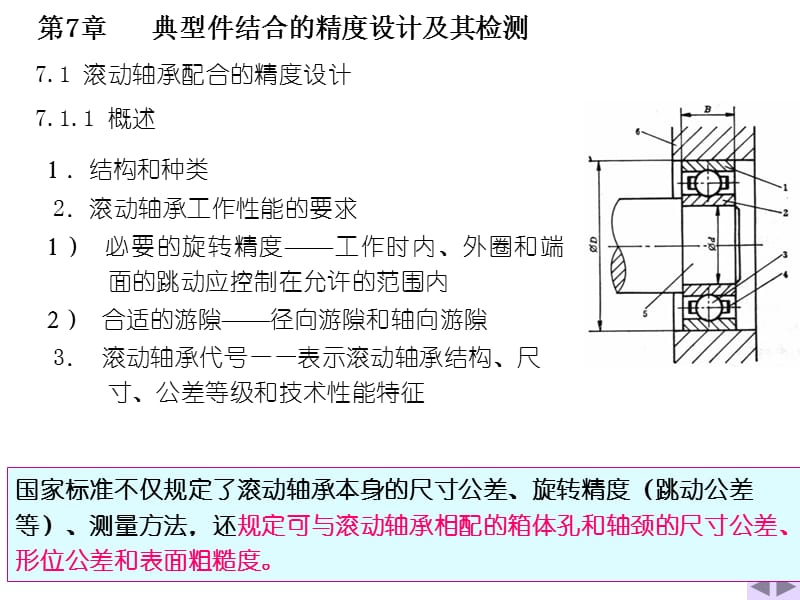

第7章 典型件结合的精度设计及其检测,7.1 滚动轴承配合的精度设计 7.1.1 概述,结构和种类 2滚动轴承工作性能的要求 ） 必要的旋转精度工作时内、外圈和端面的跳动应控制在允许的范围内 ） 合适的游隙径向游隙和轴向游隙 3 滚动轴承代号表示滚动轴承结构、尺寸、公差等级和技术性能特征,,,国家标准不仅规定了滚动轴承本身的尺寸公差、旋转精度（跳动公差等）、测量方法，还规定可与滚动轴承相配的箱体孔和轴颈的尺寸公差、形位公差和表面粗糙度1.滚动轴承的精度等级2、4、5、6、0五个等级，2级精度最高 （2级仅向心轴承有） 圆锥滚子轴承精度等级：4、5、6X、0四个等级 2. 应用 0 级是普通级，应用最广 机器的旋转精度高、平稳性要求高、转速高，则要求用较高精度的轴承（普通车床主轴前端轴承5级；后端6级；精密磨床前端4级）,7.1.1 滚动轴承的精度等级及应用,3. 轴承的制造公差：由于轴承内、外圈均为薄壁结构，制造和存放时易变形，但在装配后能够得到矫正为了便于制造，允许有一定的变形国家标准对轴承内径和外径尺寸公差作了两种规定： 1) 单一内、外径偏差为了限制变形量,控制尺寸误差； Ds = Ds-D ds=ds-d Ds 、ds单一内外径 2) 单一平面平均内、外径偏差为保证轴承与结合件的配合性质 Dmp =Dmp-D Dmp=（Dsmax+Dsmin）/2 dmp=dmp-d dmp=（dsmax+dsmin）/2 Dsmax、Dsmin dsmax、dsmin内外圈加工后测得的最大、最小单一外径,4 滚动轴承内、外径公差带的特点,1. 内圈孔公差带位于零线的下方，且上偏差为0；（与k、m、n的轴颈配合，不是形成过渡配合而是小过盈量配合较常规的H/k、H/m、H/n配合偏紧）因为内圈与轴一般一起转动，不希望有相对运动 2.外圈公差带位于零线下方，且下偏差为0（但公差带位置与基准制相同，但相应公差带值不同）,1 轴颈和外壳孔常用公差带,7.1.3 滚动轴承与轴颈和外壳孔的配合及选用,1）轴承套圈的负荷类型（径向负荷相对于套圈的旋转情况） （）定向负荷套圈局部受荷，选择稍松的配合（平均间隙较小的过渡配合或极小间隙的间隙配合） （） 旋转负荷选择较紧的配合（小过盈量的过盈配合或紧的过渡配合 （） 摆动负荷选择的配合与旋转配合相同或稍松,,,2 滚动轴承与轴颈、外壳孔配合的选择及应考虑的主要因素,2）负荷类型与大小重负荷较轻负荷选择较紧的配合 轴承在负载的作用下，套圈会发生变形，使配合面受力不均匀，引起松动。
