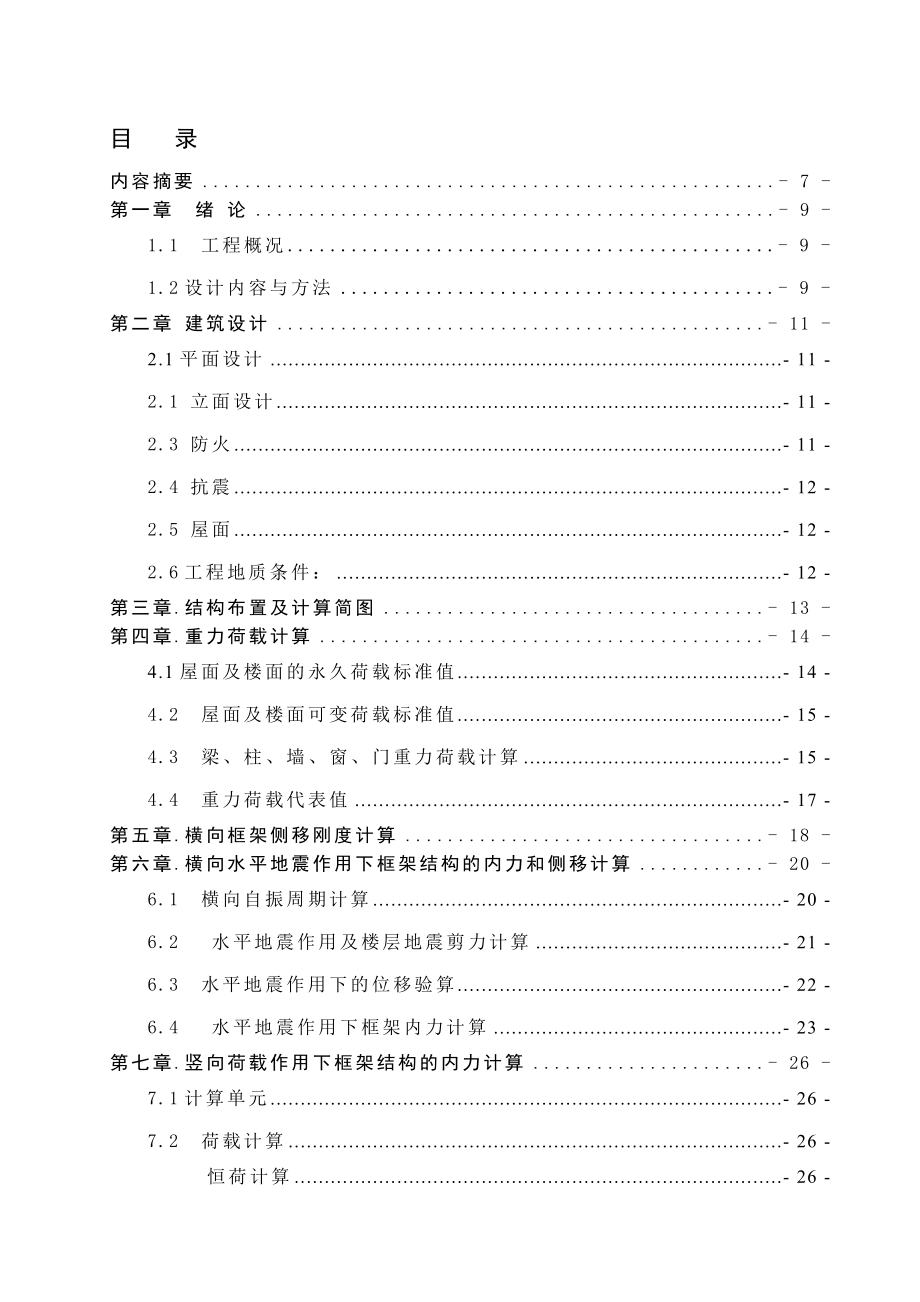

目 录内容摘要 - 7 -第一章 绪 论 - 9 -1.1 工程概况 - 9 -1.2设计内容与方法 - 9 -第二章 建筑设计 - 11 -2.1平面设计 - 11 -2.1 立面设计 - 11 -2.3 防火 - 11 -2.4 抗震 - 12 -2.5 屋面 - 12 -2.6工程地质条件： - 12 -第三章.结构布置及计算简图 - 13 -第四章.重力荷载计算 - 14 -4.1屋面及楼面的永久荷载标准值 - 14 -4.2 屋面及楼面可变荷载标准值 - 15 -4.3 梁、柱、墙、窗、门重力荷载计算 - 15 -4.4 重力荷载代表值 - 17 -第五章.横向框架侧移刚度计算 - 18 -第六章.横向水平地震作用下框架结构的内力和侧移计算 - 20 -6.1 横向自振周期计算 - 20 -6.2 水平地震作用及楼层地震剪力计算 - 21 -6.3 水平地震作用下的位移验算 - 22 -6.4 水平地震作用下框架内力计算 - 23 -第七章.竖向荷载作用下框架结构的内力计算 - 26 -7.1计算单元 - 26 -7.2 荷载计算 - 26 - 恒荷计算 - 26 - 活荷载计算 - 29 -7.3 内力计算 - 30 -第八章 横向框架内力组合 - 28 -8.2 框架梁内力组合 - 30 -8.3框架柱内力组合 - 33 -第九章 截面设计 - 41 -9.1 框架梁截面设计 - 41 -梁的正截面受弯承载力计算 - 41 -梁斜截面受剪承载力计算 - 45 -9.2 框架柱截面设计 - 47 -剪跨比和轴压比验算 - 47 -9.2.2 柱正截面承载力计算 - 48 -9.2.3 柱斜截面受剪承载力计算 - 53 -9.3 框架梁柱节点设计 - 55 -10.板的计算 - 56 -10.1 设计资料 - 56 -10.2 屋面板 - 56 -11. 楼梯设计 - 60 -11.1 计算简图及截面尺寸 - 60 -11.2 设计资料 - 60 -11.3 梯段板设计 - 61 -11.3.1 确定板厚 - 61 -11.3.2 荷载计算 （取1m宽板计算） - 61 -11.3.3 内力计算 - 61 -11.3.4 配筋计算 - 61 -11.4 平台板计算 - 62 -11.4.1 荷载计算（取1m宽板计算） - 62 -11.4.2 内力计算 - 62 -11.4.3 配筋计算 - 62 -11.5 平台梁计算 - 62 -11.5.2 内力计算 - 63 -11.5.3 配筋计算 - 63 -12. 基础设计 - 64 -12.1 设计资料 - 64 -12.2 基础截面确定 - 64 -12.3冲切验算 - 66 -12.4 配筋验算 - 69 -参考文献 - 72 -内容摘要本设计主要进行了结构方案中横向框架13轴框架的抗震设计。
在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）接着计算竖向荷载（恒载及活荷载）作用下的结构内力， 是找出最不利的一组或几组内力组合 选取最安全的结果计算配筋并绘图此外还进行了结构方案中的室内楼梯的设计完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制整个结构设计分为三个阶段，结构方案阶段，结构计算阶段和施工图设计阶段关键词： 框架 结构设计 抗震设计 Abstract The purpose of the design is to do the anti-seismic design in the longitudinal frames of axis 13. When the directions of the frames is determined, firstly the weight of each floor is calculated .Then the vibrate cycle is calculated by utilizing the peak-displacement method, then making the amount of the horizontal seismic force can be got by way of the bottom-shear force method. The seismic force can be assigned according to the shearing stiffness of the frames of the different axis. Then the internal force (bending moment, shearing force and axial force ) in the structure under the horizontal loads can be easily calculated. After the determination of the internal force under the dead and live loads, the combination of internal force can be made by using the Excel software, whose purpose is to find one or several sets of the most adverse internal force of the wall limbs and the coterminous girders, which will be the basis of protracting the reinforcing drawings of the components. The design of the stairs is also be approached by calculating the internal force and reinforcing such components as landing slab, step board and landing girder whose shop drawings are completed in the end. The structural design stage can be roughly divided into three stages, the structure of the programme stage, structural calculations of stage design and construction plans.Keywords : frames, structural design, anti-seismic design 第一章 绪 论1.1 工程概况为适应外出旅宿、小型会议、探亲访友，中转住宿等多种需要，拟在某地沿海地段新建一旅馆，以接待来往旅客。
新建旅馆建筑标准为旅馆三级，中等装修和陈设设计应考虑面积、大小、标准等不同的各种房间，以满足不同层次旅客的住宿、用餐和公共活动需要，并考虑适量面积的广场以供车辆行驶，回转和临时停放建筑面积7000平方米左右，层数主体部分6层拟建房屋所在地震动参数，，基本雪压，基本风压，地面粗糙度为B类1.2设计内容与方法1.2.1建筑设计1.建筑方案设计根据房屋建筑学、民用建筑设计通则、民用建筑设计防火规范等相关知识进行建筑方案设计，针对工程的使用性质做出具体的设计功能分区要细致合理符合规范，使建筑物发挥出其应有的功能1.2.2结构设计1.结构设计计算书（1）结构类型的选择，包括结构的布置及柱网尺寸2）估算结构的梁、板、柱的截面尺寸以及材料等级3）荷载计算：包括框架柱侧移刚度计算4）楼、屋面板内力及配筋计算5）水平荷载作用下框架侧移及内力计算、竖向荷载作用下框架内力计算、框架内力组合6）框架梁、柱配筋计算7）楼梯内力及配筋计算8）基础设计9）绘制结构施工图，编写设计说明书2.设计方法（1）荷载计算：荷载计算包括水平荷载与竖向荷载计算水平荷载有水平风荷载和水平地震作用；竖向荷载包括恒荷载与活荷载2）水平荷载作用下的框架内力计算：平荷载作用下框架结构的位移及内力可用D值法计算。
3）竖向荷载作用下，一般取平面结构单元，按平面计算简图进行内力分析4）内力计算，采用弯矩二次分配法计算梁、柱端弯矩5）通过内力组合求得梁、柱构件各控制截面的最不利内力设计值并进行必要的调整后，即可对其进行截面配筋计算和采取构造措施6）板设计按塑性铰线法进行计算7）楼梯采用板式楼梯8）基础设计：根据上部荷载及与建筑物有关条件、工程地质条件、水文地质条件、地基冻融条件、场地环境条件等来确定基础的类型以及基础埋深首先要确定基础底面尺寸，按地基持力层承载力和地基软弱层承载力进行验算应用地基计算模型计算，然后进行各项配筋计算第二章 建筑设计本设计是一旅馆，据建筑使用性质、建设规模与标准的不同，确定各类用房一般由客房、公共用房和服务用房等组成旅馆内各种房间的具体设置、层次和位置，应根据使用要求和具体条件确定旅馆建筑应根据使用要求，结合基地面积、结构选型等情况按建筑模数确定开间和进深，并为今后改造和灵活分隔创造条件，故本建筑选取开间为4.2深为7.52.1平面设计建筑朝向为南北向，平面布置满足长宽比小于5，采用纵向6.6m、横向7.5m、2.4m、7.5m 的柱距，满足建筑开间模数和进深的要求本旅馆设计，设计为L型，空地为停车场。
旅馆底层为餐厅和服务大厅，餐厅可对外开放2~6层为客房，有双人间、三人间、四人间，另每层有一公厕，在楼层拐角处每层设一大空间会议室或娱乐场所2.1 立面设计该建筑立面为了满足采光和美观需求，设置了大面积的玻璃窗女儿墙高1m正面一层处设雨篷2.3 防火防火等级为二级，安全疏散距离满足房门至外部出口或封闭楼梯间最大距离小于35m，满足防火要求；室内消火栓设在走廊两侧,每层两侧及中间设3个消火栓，最大间距25m,满足间距50m的要求2.4 抗震建筑的平立面布置规则，分为两个区（A、B）,A、B区间设60mm 的抗震缝建筑的质量分布和刚度变化均匀，楼层没有错层，满足抗震要求2.5 屋面屋面形式为平屋顶；平屋顶排水坡度为2%，排水坡度的形式为垫置坡度，排水方式为内排水屋面做法采用《98J1——工程做法》中柔性防水，水泥蛭石保温层2.6工程地质条件：（1）地形概述：拟建场地地形平缓，地面标高在85.00~86.00之间2）自然地表1m内为填土，填土下层为3m厚砂质粘土，再下层为砾石层砂质粘土允许承载力标准值为250KN/m×m砾石层允许承载力标准值为300~400KN/m×m3）地下水位：地表以下3.0，无侵蚀性。
4）地震设计：烈度——7度；场地类型——Ⅱ类场地；设计分组第1组第三章.结构布置及计算简图根据该房屋的使用功能及建筑设计的要求，进行了建筑平面、立面及剖面设计，其标准层建筑平面、结构平面和剖面示意图分别见图纸。
