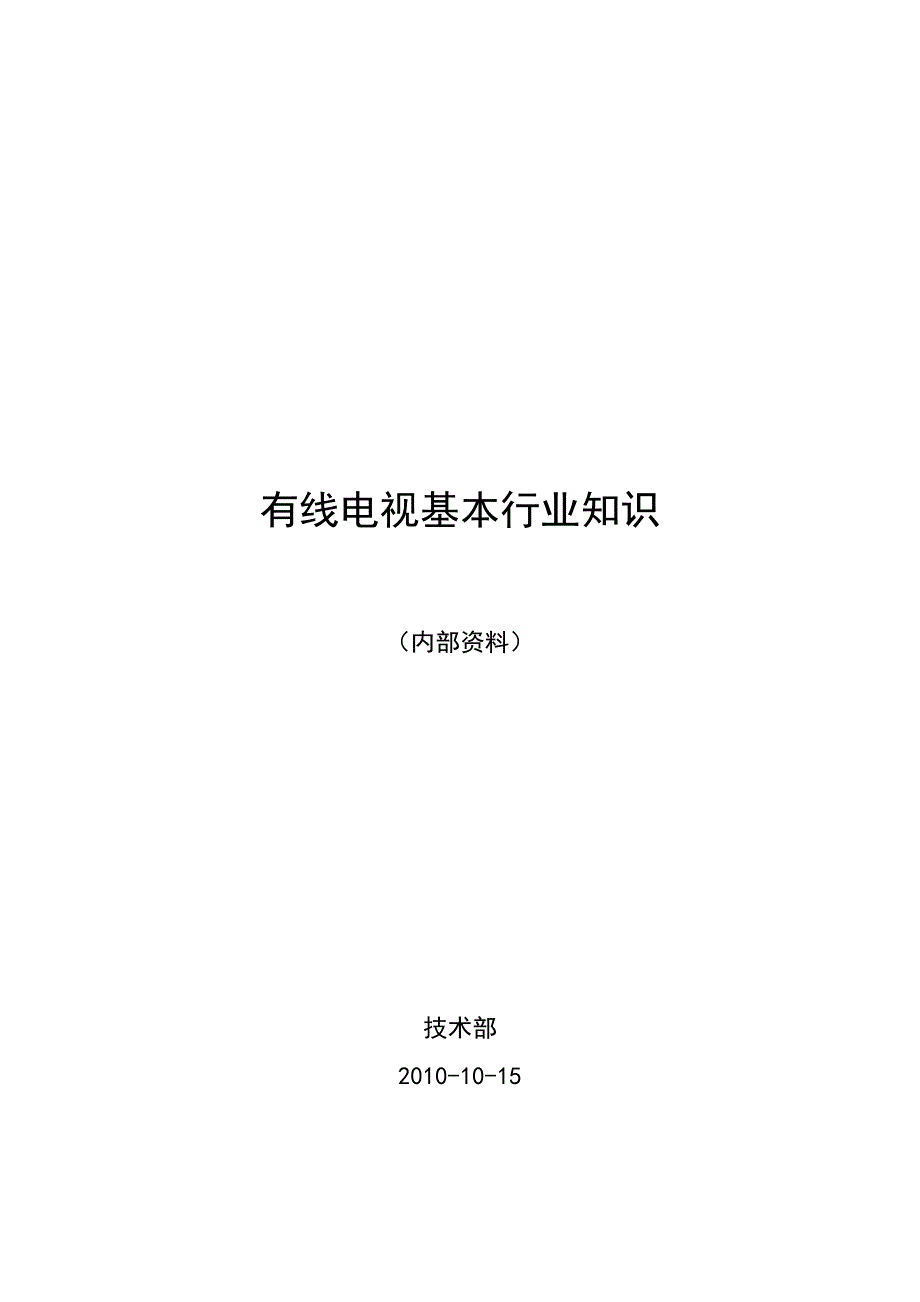

有线电视基本行业知识（内部资料）技术部2010-10-15常用单词/缩写中英对照AC（Alternating Current）：交流 ADSL（Asymmetrical Digital Subscriber Line）：不对称数字用户线路 Amplifier：放大器 (ⅹ)ATM（Asynchronous Transfer Mode）：异步传输模式（协议） Bandwidth：带宽 BB（Basis Band）：基带 BER(Bit Error Rate)：误码率 B－ISDN（Broadband－Integrated Services Digital Network）：宽带综合业务数字网络 Bit Stream：比特流（码流） BPS(Bits Per Second)：比特／秒，也写作b/s CA（Conditional Access）：有条件存取（有条件接收） Cable Router：线缆路由器 CATV（Cable Television）：有线电视 CDMA（Code Division Multiple Access）：码分多址 (ⅹ)Channel：频道 Channel：信道 Coaxial Cable：同轴电缆 Communication：通信 CW（Control Word）：控制字Data：数据 dB（decibel）：分贝 DC（Direct Current）：直流 Digital：数字的 DSP（Digital Signal Processor）：数字信号处理器 (ⅹ)DTV（Digital TV）：数字电视 DVB（Digital Video Broadcasting）：数字视频广播 DVB-C（Digital Video Broadcasting－Cable）：用于电缆的数字视频广播 ECM（Entitlement Control Message）：授权控制信息 EMM（Entitlement Management Message）授权管理信息 EPG（Electronic Program Guides）：电子节目指南 Ethernet：以太（网） Frequency：频率 HDTV(High Definition Television)：高清晰度电视 HE（Head End）:前端 HFC（Hybrid Fiber-Coaxial）：光纤同轴混合有线电视网络 Interference：干扰 (ⅹ)Internet：国际互联网 IP（Internet Protocol）：网际协议 IPPV（Impulse Pay-Per-View）：脉冲式按次付费 LAN（Local Area Network）：局域网 Level:电平 Manul：手动 MPEG（Moving Picture Expert Group）：运动图像专家组 NVOD（Near Video On Demand）：准视频点播 Off：断开 On：接通 Output Impedance：输出阻抗 (ⅹ)PAD（Programme Associated Data）：节目伴随数据 Pay-TV:付费电视Picture：图像 PID(Packet ID) 包标识Power：电源，功率 PPC（Pay-Per-Channel）：按频道付费 PPV（Pay-Per-View）：按次付费 RF(Radio Frequency)：射频 Router：路由器 S/N(Signal to Noise ratio)：信噪比 SAG（Subscriber Authorization Generator）授权发生器SID(Service identifier)：服务识别码 Signal：信号 SNMP（Simple Network Management Protocol）：简单网络管理协议 STB（Set－Top Box）：机顶盒 Switch：开关，转换 TCP（Transmission Control Protocol）：传输控制协议 Terminal:终端 Transmitter:发射机Tune:调谐 Tuner：调谐器 UC（Up Converter）：上变频器 (ⅹ)VOD（Video On Demand）：视频点播 WAN（Wide Area Network）：广域网 Wave：电波 一． 有线电视的概念1．1概述有线电视起源于共用天线电视系统MATV（Master Antenna Television）。
共用天线系统是多个用户共用一组优质天线，以有线方式将电视信号分送到各个用户的电视系统 随着我国国民经济和科学技术的迅速发展，人们对文化、教育和信息等多方面的需求有了大幅度的提高和增加曾起过重要作用的共用天线系统已不能适应新的形势，人们不再满足于当地电视台开路播放的电视节目，而是期望实现高质量、多频道、多功能的电视传播，有线电视系统完全能够满足这些要求有线电视系统不仅能高质量地转播当地的开路电视节目，还可以自办节目或转发卫星电视节目，并能双向传输和交换信息有线电视以有线闭路形式把节目送给千家万户，所以被人们称为CATV(Cable Television)1．2HFC网络简介1．2.1引言 由于光纤传输具有频带宽、损耗低、不受电磁干扰等优点，因此，利用光缆作为超干线、主干线传送有线电视信号近年来得到了广泛的应用另一方面，随着社会对信息服务的需求急剧地增长，有线电视丰富的频率资源的开发不再限于单向提供广播电视的基本功能上HFC网的建设成本低、易于升级改造、频率资源丰富，将在信息高速公路的建设中占据重要的地位这也使得HFC网的建设势在必行在城市与县城、乡镇与农村的有线电视联网中，已有很多城市采用两级星型拓扑的HFC网有线电视系统，效果良好。
1．2.2 HFC系统的组成 HFC有线电视系统由前端、光链路(光发射→光纤→光接收)与电缆网络三部分组成 1．2.3调制模式CATV系统的核心技术——调制解调技术发展已经历了二代:第一代采用QPSK调制方法和FDMA（频分多址技术）：要求快速频率变化，其设备昂贵，而且当数据流改换频道时，原有频道就不能正常进行数据传输，造成资源浪费，由于该技术对网 络线性要求较高，所以网络造价也相对较高；TDMA（时分多址技术）：要求快速上行信息传递， 而由于上行路由中信噪比的限制，经常不能正常运行，实用性较差 第二代采用QAM调制方法和S-CDMA（同步码分多址技术）： 1．2.4 HFC的应用及特点 HFC的主要应用可以总结为三个主要应用系统：数字电视系统（digital TV）、话音系统（cable phone）和宽带数据通信系统（cable modem） 这些系统能够提供的业务有： 数字电视广播DVB，视频点播VOD，Cable Phone，因特网的高速接入Internet high speed access，购物Shopping Online，远程教育Tele-Education，网络游戏Net game，电子邮件Email，网上银行Bank 0nline，社区服务等。
HFC是在有线电视网（CATV）的基础上发展起来的一种宽带接入技术，其网络结构为树型或总线型，从前端至小区光节点采用光纤传输，从光节点到用户终端采用同轴电缆，整个光节点内部网可提供的带宽，由光节点内的所有用户共享利用现有的有线电视线缆基础，对有线电视网进行双向和扩频改造，将家庭用户的计算机通过有线电视网接入Internet在HFC前端，语音、数据、视频等多媒体信息经调制后与电视射频信号一起传输到用户端，经过分离器提取多媒体信息，并恢复成数据包形式，通过类似IEEE802.3的共享介质接入机制MLAP（MAC level Access Protocol）进入用户终端设备此外，前端的带宽控制器可通过编程方式对用户Cable Modem进行频率分配控制1．3 有线数据广播的特征有线数据广播是利用HFC网络媒体进行数字化的视频、音频、数据广播有如下特征： 1.传输媒体是HFC宽带网，带宽一般在750M以上，最高达1G 2.传输的信息是数字化的信息，区别于传统HFC上传输的模拟信号采用数字化传输具有模拟传输不具备的优势，在一个8MHz的频道中，采用64QAM调制，可以传送8-9套经过MPEG-2压缩过的视频节目。
这样，大大增加了频道资源，增强了有线电视与卫星直播电视的竞争力 3.图象质量好于模拟电视从两个方面可以看出，一方面数据广播采用MPEG-2编码，模拟电视的图象质量仅相当于MPEG-1另一方面，传输过程中，数字信号抗干扰能力好于模拟信号 4.采用数字传输，可以利用条件接受系统，提供特殊信息的有偿服务公共信息只受月租费，特殊信息，如股评、交通信息、时装信息等可以收费采用CA（条件接受系统），对特定的业务、组合业务可根据用户的需求设定授权或不授权； 5.信息不再限制在传统的视频节目，可以开设音频、多媒体数据业务特别是数据信息业务是一个新业务，传统的无线电视利用逆程传输数据，一般带宽较窄，只有几十K，无法满足多媒体数据传输的需要 与有线数字广播密切相关的标准是DVB-C、DVC-SI、DVB-CADVB-C关于有线系统的帧结构、信道编码及其调制技术，DVB-CA与用户授权、付费电视、加解扰有关，DVB-SI提供有关节目菜单、网络信息、时间的信息，机顶盒技术DVB 标准中没有规定机顶盒一种从模拟向数字的过渡方案，与提供的服务、性能、功能有关，是目前最常用的用户接入设备，这一节也进行探讨二 关于数字电视2．1什么是数字电视“数字电视”的含义并不是指我们一般人家中的电视机，而是指电视信号的处理、传输、发射和接收过程中使用数字信号的电视系统或电视设备。
其具体传输过程是： 由电视台送出的图像及声音信号，经数字压缩和数字调制后，形成数字电视信号，经过卫星、地面无线广播或有线电缆等方式传送，由数字电视接收后，通过数字解 调和数字视音频解码处理还原出原来的图像及伴音因为全过程均采用数字技术处理，因此，信号损失小，接收效果好 2.2数字电视的用途 在数字电视中，采用了双向信息传输技术，增加了交互能力，赋予了电视许多全新的功能，使人们可以按照自己的需求获取各种网络服务，包括视频点播、网上购物、远程教学、远程医疗等新业务，使电视机成为名副其实的信息家电 数字电视提供的最重要的服务就是视频点播(VOD)VOD是一种全新的电视收视方式，它不像传统电视那样，用户只能被动地收看电视台播放的节目，它提供 了更大的自由度，更多的选择权，更强的交互能力，传用户之所需，看用户之所点，有效地提高了节目的参与性，互动性，针对性因此，可以预见，未来电视的发 展方向就是朝着点播模式的方向发展数字电视还提供了其它服务，包括数据传送、图文广播、上网服务等用户能够使用电视实现股票交易、信息查询、网上冲浪 等，使电视被赋予了新的用途，扩展了电视的功能，把电视从封闭的窗户变成了交流的窗口。
2.3数字电视的基本原理 将电视的视音频信号数字化后，其数据量是很大的，非常不利于传输，因此数据压缩技术成为关键实现数据压缩技术方法有两种：一是在信源编码过程中进行压 缩，IEEE的MPEG专家组已发展制订了ISO/IEC13818(MPEG-2)国际标准，MPEG-2采用不同的层和级组合即可满足从家庭。
