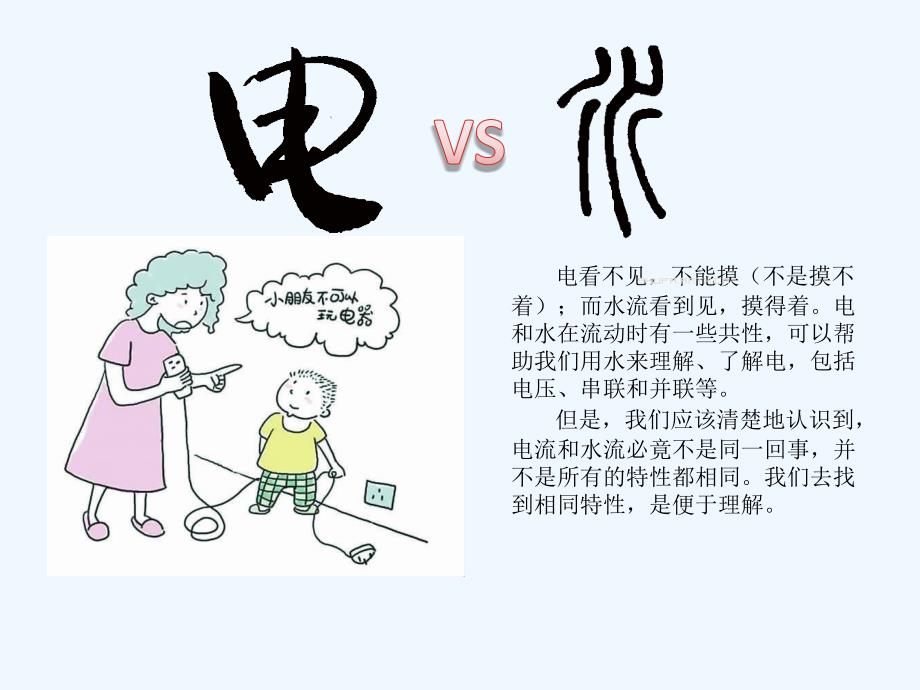

电看不见，不能摸（不是摸不着）；而水流看到见，摸得着电和水在流动时有一些共性，可以帮助我们用水来理解、了解电，包括电压、串联和并联等 但是，我们应该清楚地认识到，电流和水流必竟不是同一回事，并不是所有的特性都相同我们去找到相同特性，是便于理解VS,怎么理解有电压无电流？,山沟里有一条小河，修了大坝成了水库在没有开闸放水的时候，水没有流，但有没有水压？ 同样，电压也可能在没有电流的情况存在注意：水压一般指某处的压力；而电压是某两点之间的电位差串 联,水流量：流经A和B点的相等吗？与整个水管中的水流量的关系？ 承受的压力（水压）：A 、B点两端相等吗？与整个水管中压力的关系？,B,A,电流：流经L1和L2的相等吗？与整个电路中的电流的关系？ 电压：L1两端和L2两端相等吗？与整个电路中电压的关系？,串联电路中,各处电流相等,各段电压等于总电压并 联,A,B,如果把两根水管并联在一起（如图），思考一下： （1）两个水管里的水流量一样吗？ （2）两个水管里水的流量之和与没分开时（主水管）一样吗？ （3）两个水管里的水的压力一样吗？,对于并联电路： 1、并联电路中各支路的电压都相等，并且等于电源电压。
2、并联电路中的干路电流（或说总电流）等于各支路电流之和电流表和电压表,并联电路两端 相等，测电压时电压表应该 待测电路两端P60）,图中有两个万用表，哪个用来测电压？哪个用来测电阻？,小鸟会触电吗？,小鸟站在电线上，怎么没有触电？ 我去百度了一下，有几种说法： 1）对于同一条电线来说，相距很近的两点之间的电压差是很小的也就是说，小鸟实际经受的就是很低的电压 假如它跨电线站立，那么它就会立即被电死 2）是因为它们只接触一根火线，不和地线接触，也不和地面接触，所以身体里就没有电流通过自然不会死亡 你来分析呢？,用并联时电压特性解释：并联时各支路电压相等，甲鸟的电压几乎为零 用并联时电流特性解释：电流等于总电流，电线的导电性远远高于小鸟，所以经甲鸟 电流远远小于电线（几乎为零）,思考：乙鸟还有那么幸运吗？,电阻的并联和串联,5欧姆的电阻R1和15欧姆的电阻R2串联起来,接在电压是6V的电源,这个串联电路中的电流是多少?,想一想：如果是水流，R1有5个单位的阻力，R 2有15个单位的阻力，整 个水路中的对水流的阻力是增加还是减少？是多少？ 串联电路的等效电阻等于各串联电阻之和。
R=R1+R2 I=U/(R1+R2)=6V/(5 Ω +15 Ω)=0.3A,电阻的并联和串联,5欧姆的电阻R1和15欧姆的电阻R2并联起来,接在电压是6V的电源,这个并联电路中的电流是多少?,想一想：如果是水流，R1有5个单位的阻力，R 2有15个单位的阻力，现在有两条通路，整 个水路中对水流的阻力是增加还是减少？会不会大于5？ 并联电路的等效电阻的倒数等于各支路电阻的倒数之和1/R=1/R1+1/R2,1/R=1/5+1/15=4/15 R=15/4=3.75 Ω I= U/R=6V/3.75 Ω=1.6A 思考：增大电线的横截面积，导电性能怎么变化？电阻怎么变化？把两根电线串起来后呢？,欧姆定律,想想一下，有一根水管，里面有许多小石头、泥巴，现在我们想让水尽可能多地从里面通过，有什么办法？,答案：疏通和加压 水量流与压力和受阻的情况有关欧姆定律,水阻：当其它因素不变时，阻碍水流的东西越多，水流量越小或者说，水流量与水阻成反比 水压：当其它因素不变时，水压越大，水流量越大或者说，水流量与水压成正比 变成电和电线（电路）呢？,欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
I（电流）=U（电压）/R（电阻）,这个公式变形后可以用来计算电阻、电流、电压 再看看前面两个图,U=I*R ,由于串联，I相等，所以哪段的电阻大，哪段的电压就大I=U/R ,由于并联，U相等，所以哪段的电阻大，哪段的电流就越小电压、电流和电功率,我们在山区会看到一些跨度很高的铁管，它们是用来水力发电的我们不禁要问：这个管道看着并不大，能发多少电？但是想一想，如果是平铺的管道，一定发不了多少电但是这个管道上下落差很大，压力很大，所以虽然水流不是很大，也能发不少的电对比两类小水电站，谁发的电多？怎么样才能发更多的电？,电压、电流与电功率,三峡水电站大坝高程185米，蓄水高程175米，水库长2335米，总投资954.6亿元人民币，安装32台单机容量为70万千瓦的水电机组电功率是与电压还是电流的大小有关？,电功率等于电压和电流乘积，即P= UI总结方法,教材58页上告诉我们：类比是重要的科学研究方法，科学上许多重大发现及成果就是应用类比法做出的 生活中很多东西都能与物理相结合比如省力就不能省距离，比如电流小就用更大的压力来做功，等等多思考，就会多收获！,。
