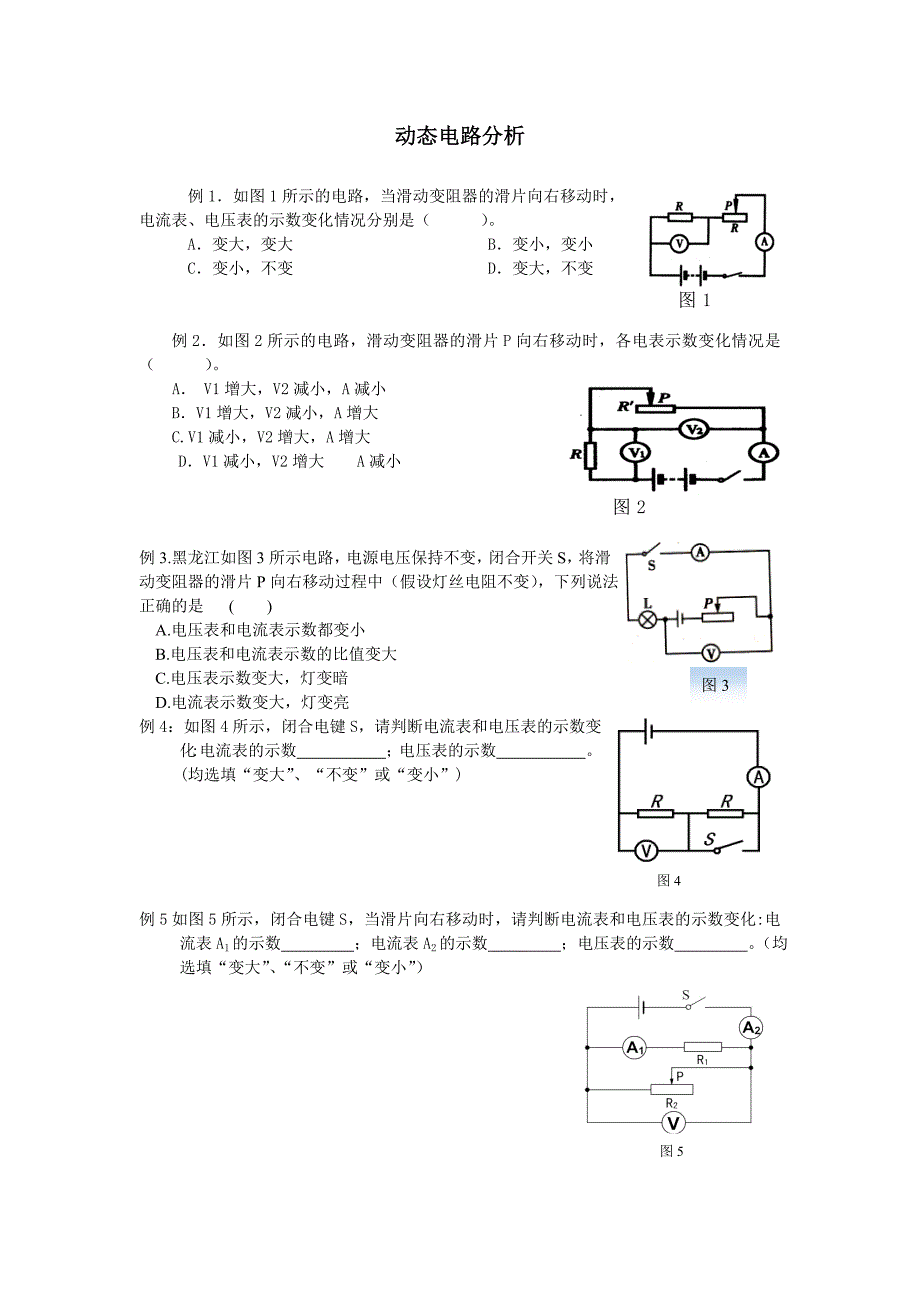

动态电路分析图1 例1．如图1所示的电路，当滑动变阻器的滑片向右移动时，电流表、电压表的示数变化情况分别是（ ） A．变大，变大 B．变小，变小 C．变小，不变 D．变大，不变 例2．如图2所示的电路，滑动变阻器的滑片P向右移动时，各电表示数变化情况是（ ） 图2A． V1增大，V2减小，A减小 B．V1增大，V2减小，A增大 C.V1减小，V2增大，A增大 D．V1减小，V2增大 A减小 图3 例3.黑龙江如图3所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（假设灯丝电阻不变），下列说法正确的是 ( )A.电压表和电流表示数都变小 B.电压表和电流表示数的比值变大C.电压表示数变大，灯变暗 D.电流表示数变大，灯变亮例图44：如图4所示，闭合电键S，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 均选填“变大”、“不变”或“变小”) 例5如图5所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表A1的示数 ；电流表A2的示数 ；电压表的示数 。
均选填“变大”、“不变”或“变小”）图5 A档（巩固专练） 1、如下图6所示，当开关闭合后，滑动变阻器的滑片向右移动时A．电流表的示数变大，灯变亮B．电流表的示数变小，灯变亮C．电流表的示数变小，灯变暗图6D．电流表的示数不变，灯亮度不变图7 2、如上图7所示的电路中．闭合开关S后，当滑片P向右移动时．下列判断正确的是A．电流表、电压表的示数都变小B．电流表、电压表的示数都变大C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数变大u3、如下图8所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向左移动时，电流表和电压表示数的变化情况是 A.电流表的示数变小，电压表的示数变大 B.电流表的示数变小，电压表的示数变小 C.电流表的示数变大，电压表的示数变大 D.电流表的示数变大，电压表的示数变小图9图8 图8 ４、如图9所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是（ ）A．电流表示数增大，电压表示数增大B．电流表示数减小，电压表示数增大C．电流表示数不变，电压表示数不变D．电流表示数减小，电压表示数不变5、如下图10所示的电路中，电源两端的电压保持不变。
闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是：A、电压表V1与电压表V2的示数之和保持不变 B、电压表V2与电流表A的示数之比保持不变 C、电流表A的示数变小，电压表V1的示数变大 D、电流表A的示数变小，电压表V2的示数变大图11图10 6、图11所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是：A.L1亮度不变，电流表示数变小 B.L1亮度不变，电流表示数不变 图12C.L1的亮度增大，电流表示数不变 D .L1亮度减小，电流表示数变小7、如图12所示电路，当开关S闭合时，电压表V示数不变 电流表A1、A2示数变化的情况是（ ） A．A1变大，A2不变 B．A1不变，A2变小 C．A1不变，A2不变 D．A1变大，A2变小 8、如图13所示的电路中，电源电压恒定不变，当开关K闭合时( ) A．电压表示数变小，电流表示数变小，灯变暗B．电压表示数变大，电流表示数变大，灯变亮C．电压表示数不变，电流表示数不变，灯的亮度不变图13D．电压表示数不变，电流表示数变小，灯变暗 9、如图14所示的电路中．电源电压不变，R为定值电阻，当开关S闭合后，滑片P从右端向左端移动的过程中，下列说法正确的是A．电流表示数逐渐变小 B．电压表示数不变图14C．电压表示效变大 D．电压表示数变小 10、如图15所示，闭合开关S后，将滑动变阻器滑片P向左移动时，电流表、电压表示数的变化情况是 A．电压表的示数减小，电流表的示数增大B．电压表的示数增大，电流表的示数减小C．电压表、电流表的示数都增大D．电压表、电流表的示数都减小图15 B档（提升精练） 1、如图16是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则A．向油箱里加油时，电流表示数变大图16B．燃油消耗下降时，电流表示数变大C．燃油全部耗尽时，电流表将被烧坏D．油箱加油过满时，电流表将被烧坏 图172、图17是小丽设计的压力传感器的原理图，其中Ｒ1是滑动变阻器，R2是定值电阻。
当压力F增大时Ａ．电流表示数减小，电压表示数增大Ｂ．电流表示数减小，电压表示数减小Ｃ．电流表示数增大，电压表示数增大Ｄ．电流表示数增大，电压表示数减小 3.如图18所示的电路中(电源电压不变)，闭合开关S后，当滑动变阻器的滑片向右移动时，电流表、电压表的示数变化情况正确的是 A．两块表的示数不变 B．两块表的示数变小C．电流表的示数变大，电压表的示数变小 D．电流表的示数变小，电压表的示数变大图18 4、如图19所示，电源电压保持不变闭合开关S，在滑动变阻器的滑片由中点向右移动的过程中，下列说法错误的是 图19A．灯池L的亮度不变 B．电流表A1示数变大C．电流表A2示数变小 D．电压表V示数不变 5、如图20所示，电源电压不变，当开关S由断开变为闭合时，电压表和电流表示数的变化情况是A、电压表、电流表的示数均变小 图20B、电压表、电流表的示数均变大C、电压表的示数不变，电流表的示数变大 D、电压表的示数变大，电流表的示数不变 图216、如图21所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为100Ω，滑动变阻器R2的最大阻值为500Ω。
当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是A．电压表的示数变大，电流表的示数变小B．电流表和电压表的示数都不变C．电流表的示数变化范围为0．2A~0．6AD．电压表的示数变化范围为1V~6V 7:如图22所示,闭合电键S,请判断电流表和电压表的示数变化:电流表的示数_______;电压表的示数________ (均选填“变大”、“不变”或“变小”)图228如图23所示，闭合电键S，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 均选填“变大”、“不变”或“变小图239：如图24所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 均选填“变大”、“不变”或“变小”)图24图）10. 如图25所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 均选填“变大”、“不变”或“变小”)图25图）C档（跨越导练） 1、如图26所示．物体M在水平导轨上平移时．带动滑动变阻器的滑片P移动，通过电压表显示的数据，可反映出物休移动距离的大小．下列说法正确的是（ ）A．物体M不动时，电流表、电压表都没有示数B．物体M不动时．电流表有示数，电压表没有示数C．物体M向右移动时．电流表、电压表示数都增大 图26D．物休M向右移动时，电流表示数不变，电压表示数增大 2、如图27，电源电压不变，开关S2由断开到闭合，则下列说法正确的是A.灯L亮度不变 B.两表位置可以互换图27C.电流表示数变小 D.电压表示数变大 3、如图28所示，L1和L2是两只相同的小灯泡，当开关S闭合后，电流表的示数图28Ａ．A1示数为零，A2示数变大Ｂ．A2是 A1示数的两倍Ｃ．A1和A2 的示数仍相等 Ｄ．A1示数不变，A2示数变大4、图29是探究“并联电路电流关系”的电路图，电源电压保持不变。
闭合开关，两灯都发光过—会儿，由于灯泡L2的质量问题，灯丝被烧断了假设L1灯丝电阻不变，则下列说法正确的是 图29 A．电流表A示数变大 B．滑动变阻器两端电压变大 C．灯泡L１亮度不 。
