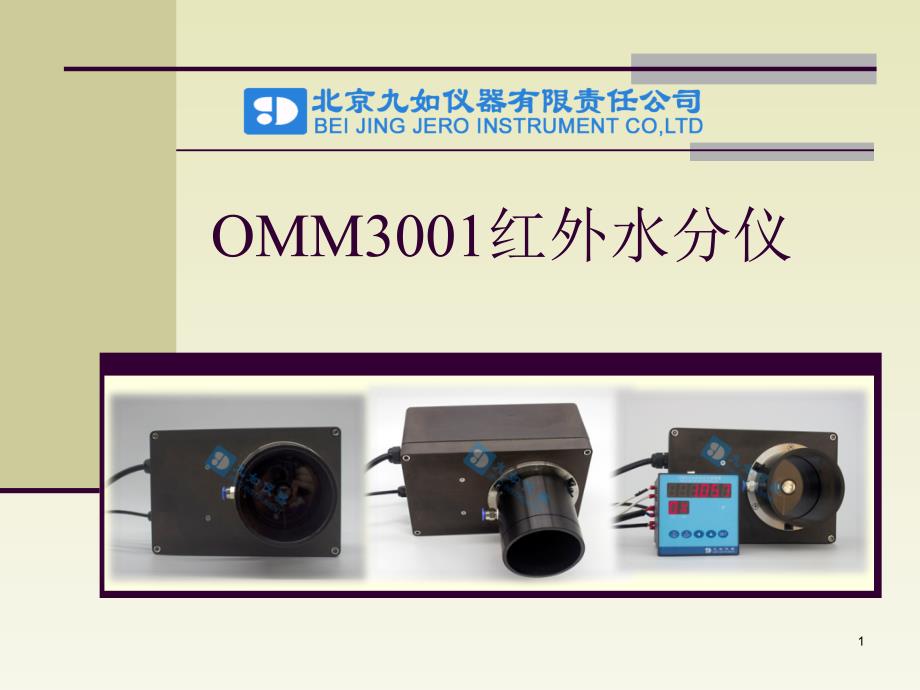

单击此处编辑母版标题样式,,单击此处编辑母版文本样式,,第二级,,第三级,,第四级,,第五级,,,,*,单击此处编辑母版标题样式,,单击此处编辑母版文本样式,,第二级,,第三级,,第四级,,第五级,,,,*,,,,,,,单击此处编辑母版标题样式,,单击此处编辑母版文本样式,,第二级,,第三级,,第四级,,第五级,,,,*,OMM3001,红外水分仪,1,,知识点,1,、了解红外水分仪的测量原理2,、了解三波长法的作用3,、了解水分仪的工作原理图4,、掌握,OMM30001,水分仪的测量范围，测量距离和光照直径5,、掌握水分仪的使用注意事项2,,测量原理,水能够强烈吸收一些特定波长的红外光，其红外吸收光谱如右图所示当向物料发射这些特定波长的红外光时，物料中所含的水就会吸收部分的红外光，含水越多吸收也越多，因此可通过测量反射光的减少量来计算物料的水份波长,μm,透过率%,3,,测量原理,由于物料对红外线的反射率因其不同的吸收特性及杂散特性而异，若仅用水的吸收波长，物料的表面状态、颜色、结构等因素会干扰水份测量；为此采用三波长法，即一个被水强烈吸收的波长（测量波长）和两个被水吸收不太强的波长（参比波长），检测和计算这三个波长反射光的能量之比，即可消除其他因素对水份测量的干扰。
4,,工作原理,OMM30001,水份仪的工作原理如下图所示光源发射的红外光穿过分光盘上的滤光片，经反射镜射向被测物料；分光盘上的不同滤光片只允许某一波长的红外光透过，分光盘在马达的驱动下高速旋转，使测量波长及参比波长的红外光交替射向被测物料；这些红外光有部分被物料吸收，部分反射到凹面聚光镜，被光电传感器接收并转换为电信号，由后续电路处理以计算出物料的水份5,,测量系统：,6,,全新结构和性能,：,新一代高性能红外传感器,,,光电响应速度提升百,,温度稳定性大为提高,,高速光调制,,高速信号采样,,更适宜高速传送的物料水分测量,,全数字信号处理,,数字滤波消除干扰,,检测,黑色物料,也能保持最佳信噪比,7,,全新结构和性能,：,进口光源,,更高的发光效率,,软控技术延长光源寿命,,,铸铝探头,,小型、轻量，安装简便,,散热与密封性能（IP67）大为增强,,适用于多种工业环境,,专业冷却装置（可选）,,只需风冷即可工作在80,℃高温环境,8,,全新结构和性能,：,直流,24V供电,,低压安全工作,,螺丝压接航空插头,,,方便接线和维护,9,,技术规格：,型 号：,OMM30001,,测量原理：连续非接触红外线反射，三波长比率运算，光照度跟踪补偿测量对象各种颜色的物料，黑色物料完全适用,,测量范围：,OMM3001: 0～60% H,2,O,,测量精度：,±0.01%H2O(,因不同应用场合而异,),,测量距离：,350±50mm,,采样周期：,18ms,,光照直径：,,60-75mm,,环境温度：,,0～80,℃（高于,40,℃时采用气冷，,50~80℃,须配专用隔热箱）,10,,技术规格,光 源：进口高效光源，平均寿命,2,万小时,,气 源：净化压缩空气压力,1~2kgf/cm,2,，冷却用量大于,1Nm,3,/Hr,,吹扫用量大于2Nm,3,/Hr,,电 源：,,24VDC,,功耗：,30VA,模拟输出,4,～,20mADC,隔离,,最大负载：,750Ω,,报 警：上下限各一个继电器结点输出,(,常开,),,通 信：,,RS-485(ModBus-RTU) ProfiBus及其他总线转换器备选。
模拟输出：,4-20mADC 最大负载500ohm（有源）,,机体结构：全铸铝机壳，高强度，全密封，防尘、防潮结构,（IP67）,,安装方式：吊装固定,,,重量：约,3KG,,11,,控制器介绍,12,,控制器显示窗口说明,水分计控制器面板共有两个显示窗口，各自作用如下：,,,最上面的大显示窗称为主窗口，共可显示6位字符，最左边的为第1位，最右边为第6位用于显示实时测量值和各种参数值，以及各种功能指示主窗口下面的窗口为参数代码窗口，参数代码窗口下标有说明LN和PM，用于显示当前所选用的线号和参数代码13,,按键说明,“,——”,此键无效状态在开机状态下，,【,,】,键和,【,,】,键作用相同，均可用于查看水分计的实时测量值（水分值，吸光度和机内温度）14,,按键说明 ：,当参数代码窗内显示的参数代码开始闪烁时，表示可以选择对该参数进行修改，主窗口则显示该参数对应的参数值此时,【,,】,键作为向前键使用，每按一次，参数代码窗内的参数代码就变为前一参数代码，而,【,,】,键作为向后键使用，每按一次，参数代码窗内的参数代码就变为后一参数代码，,【,SET,】,作为确认键，对所做选择及修改进行确认保存 。
15,,按键说明 ：,当主窗口显示值的某位开始闪烁时，表示可以对闪烁位进行修改，此时,【,,】,键作为移位键使用，每按一次向左移动一位，同时该位开始闪烁，而,【,,】,键作为修改数字键使用，每按一次数字增加,1,，可从,0,至,9,进行循环修改，,【,SET,】,作为确认键，对所做修改进行确认存储16,,按键说明 ：,,【·/QUIT】,键和,【-/CALI】,键只有在通过了口令校验后才能生效，并且均具有两种功能，分为上键和下键，当进入主窗口操作时（主窗口内的值开始闪烁）即进行参数输入和修改操作时，用的为上键（即键上部所标的含义），当参数代码窗口在闪烁时，则用的是其下键17,,测量参数简介,PW,：,(Password),口令为防止无关人员随意修改设定参数所设置只有输入正确的口令才能对水分计内部设定参数进行修改及功能设定口令在仪表出厂时已经设置为“,003000,”,，用户不能更改MF,：水分计制造号（,6,位数字）LN,：标定线号,(,数值,0,~,9),FT,：,(Filter Time Constant),滤波时间常数，可调范围,0,～,60,（单位：秒）MH,：,(High measuring range),水分计测量上限值（,%,）。
当水分计测量水分值大于测量上限值时，对应于输出电流,20mA,例如,：设定,MH,= 16.0,或,MH,= 16.00,（小数位数由,dP,参数设定）时，当水分计测量值≥,16.00,时，水分计的电流输出为,20mA,ML,：,(Lower measuring range),水分计测量下限值（,%,）当水分计测量水分值小于测量下限值时，对应于输出电流,4mA,例如,：设定,ML,= 4.0,或,ML,= 4.00,（小数位数由,dP,参数设定）时，当水分计测量值≤,4.00,时，水分计的电流输出为,4mA,注意,：参数,MH,与,ML,作为一对使用，参数,MH,必须大于,ML,，两个参数中的任何一个改变都将对水分计的输出电流产生影响18,,测量参数简介,dP,：,(Decimal Point digits),小数位数（,1,或,2,），用于设定显示水分值小数点后的位数例如,：假设当前所测得的水分值为,7.052,,当,dP,= 1,时，则水分的显示值为,7.1;,,当,dP,= 2,时，则水分的显示值为,7.05;,,,注意,：参数,dP,的改变，将使水分计显示值、,MH,、,ML,参数的小数位数同时改变，而对其余参数没有任何影响。
Fn,：,(Function),表示进入功能设定，无具体的参数含义4,：,4mA,电流调校,,(InC,—,增加,,dEC,—,减小,),,用于调整水分计的,4mA,电流输出值20,：,20mA,电流调校,,(InC,—,增加,,dEC,—,减小,),,用于调整水分计的,20mA,电流输出值每一台水分计出厂时，均有其各自的唯一的制造号注意：,参数,MF,唯一，制造号为探头制造号，水分仪控制器在连接探头时自动读取探头制造号并通信探头和控制器不存在一对一对应关系，探头可以和任一水分控制器通信19,,错误代码说明,OMM3000,系列三波长红外线水分计具有丰富的自诊断功能，在使用过程中可 根据不同的错误给出相应的错误代码告警，错误代码的具体含义如下：,,E,—,01,：控制器与探头之间不通讯,,E,—,02,：低反射率,,E,—,03,：光源故障,,E,—,04,：电机故障,,E,—,05,：探头高温,,E,—,06,：光源驱动故障,,E,—,07,：探头电源电压过高,,E,—,08,：探头电源电压过低,,E,—,09,：光传感器故障,,E,—,10,：信号饱和，改变探头到物料料面高度和照射角度以改善信号强度,,E,—,11,：采样错误，需重新采样,20,,控制器接线示意图,21,,注意事项,1,、当与水分计控制器相连时，可直接将水分计本身的通信线与水分计控制器进行连接。
2,、当通讯距离超过,10米时，一定要使用带屏蔽双绞电线，以保证通讯的正常连接时请注意极性，不能接错3,、修改参数时，要先输入密码（,003000,），且此口令不能修改22,,联系我们,,地 址,: 北京市海淀区复兴路甲36号1909,,邮政编码: 100039,,电,话,: 88204535,,传 真:,,网址,:,,,e–mail:,23,,谢 谢！,24,,。
