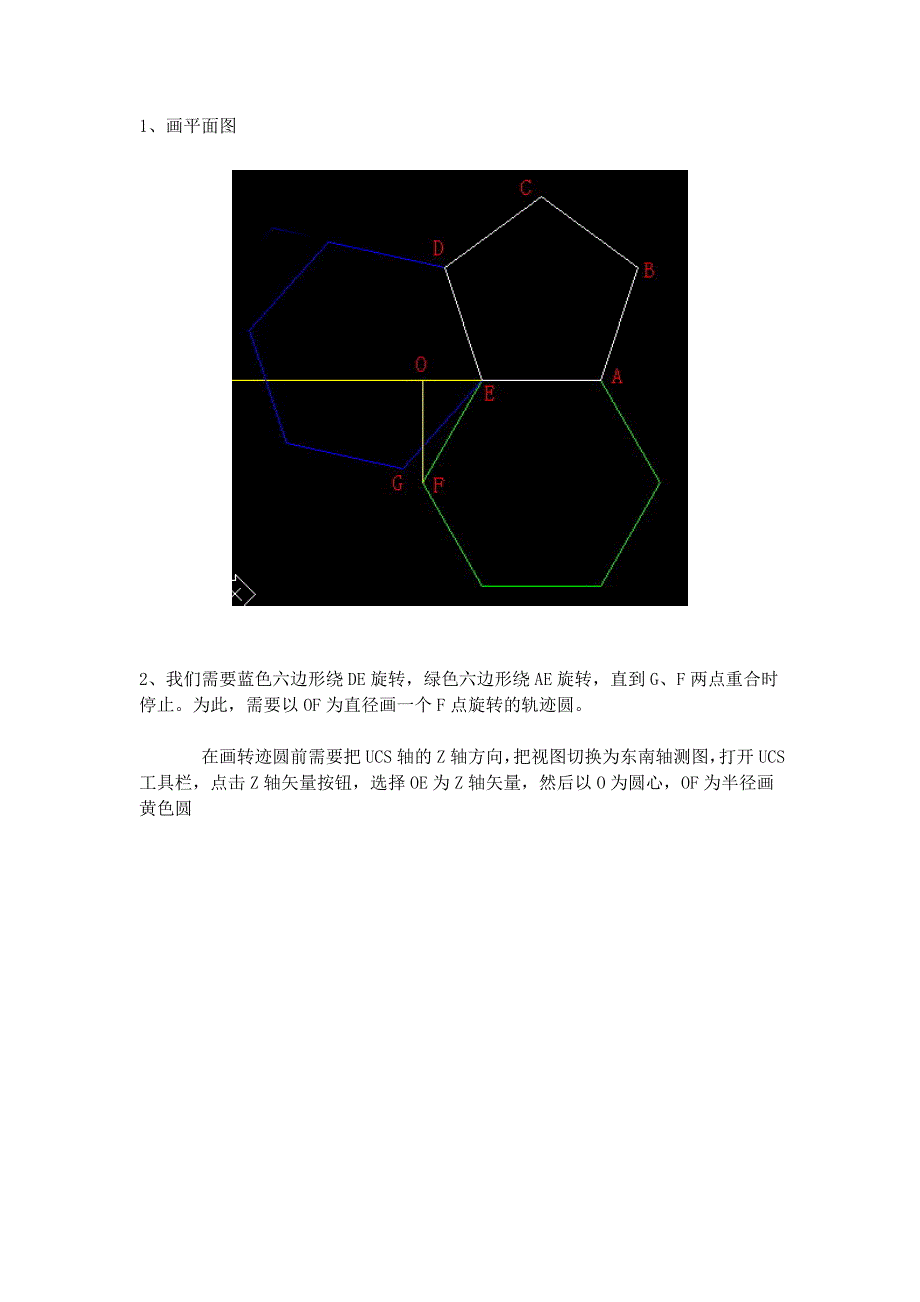

1、画平面图2、我们需要蓝色六边形绕 DE 旋转，绿色六边形绕 AE 旋转，直到 G、F 两点重合时 停止为此，需要以 OF 为直径画一个 F 点旋转的轨迹圆在画转迹圆前需要把 UCS 轴的 Z 轴方向，把视图切换为东南轴测图，打开 UCS 工具栏，点击 Z 轴矢量按钮，选择 OE 为 Z 轴矢量，然后以 O 为圆心，OF 为半径画 黄色圆3、兰色六边形也需要画一个轨迹圆，不过可以用镜像法求得，在选择镜像线时捕 捉 E、BC 中点，紫色圆就是兰色六边形的轨迹，两圆交点为 H4、把绿色六边形旋转到如图位置，注意不要输入角度，要用参照选项5、删除其它辅助线，在五边形、六边形中心画红色垂线6、拉伸五边形，获得黄色柱体7、用三点法把柱体切割五次，每一次选择底部五边形的一条边加红色交点8、以红色交点为圆心，底部五边形中心为半径，画球体，然后把球体和黄色椎体 进行交集运算，获得如图锥体9、视图切换为西北轴测图，改变 UCS，拉伸六边形，切割，画一个和上一步同样 大小的球体，交集运算，获得如图白色锥体，为了看得清楚些，可以先把不需要的 紫色锥体隐藏10、倒圆角，互相剪切两条中心线，并把中心线外向延长一点，着色，把 UCS 移到 顶点 为了便于选择，先用 group 命令把轴和锥体组合11、三维阵列紫色锥体，旋转轴选择黄色直线12、三维阵列白色锥体，旋转轴为绿色直线13、再次阵列锥体14、继续干吧，如果要改颜色，只要改一下图层颜色就可以了。
