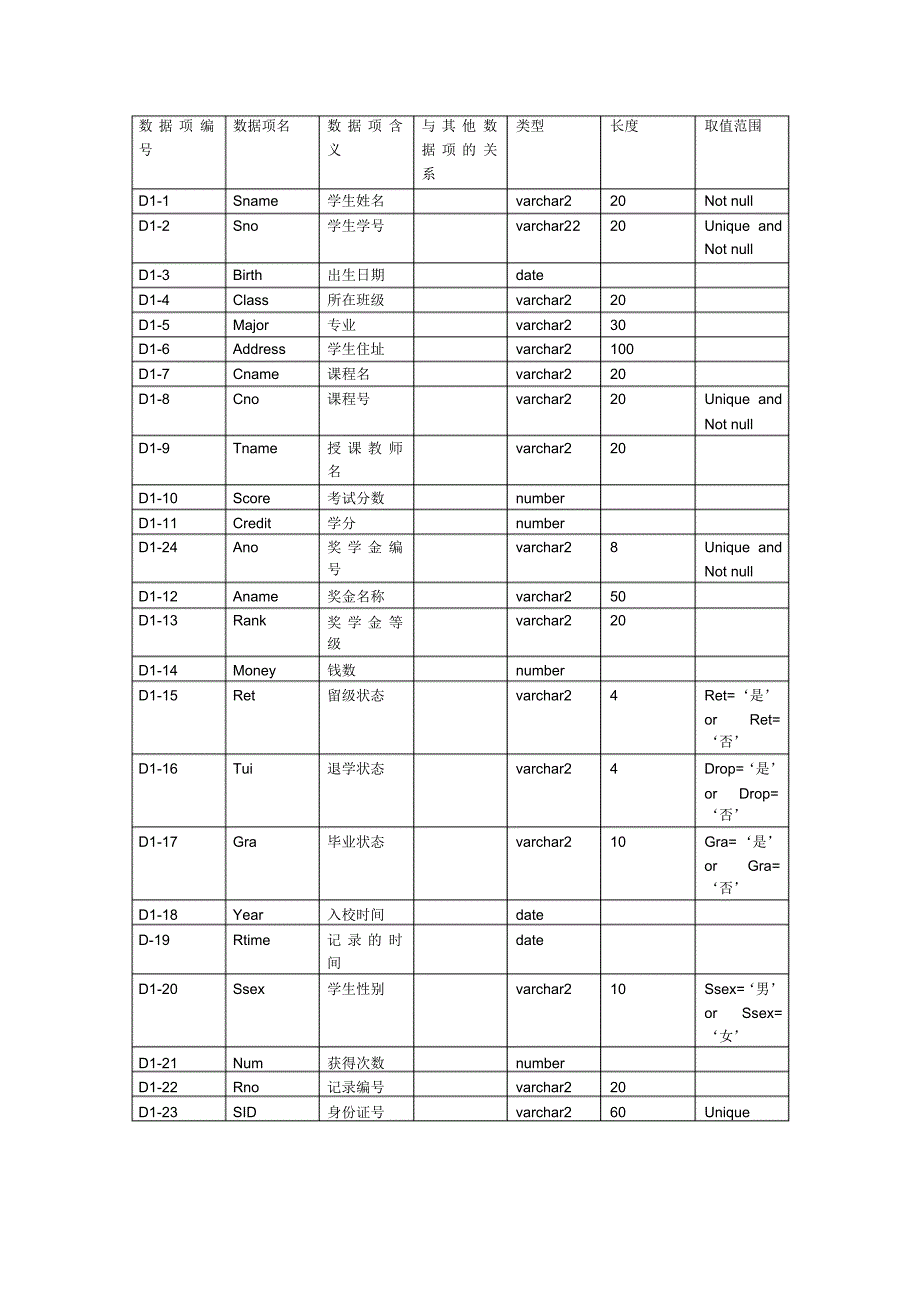

数 据 项 编号数据项名数 据 项 含义与 其 他 数据 项 的 关系类型长度取值范围D1-1 Sname 学生姓名varchar2 20 Not null D1-2 Sno 学生学号varchar2220 Unique and Not null D1-3 Birth 出生日期date D1-4 Class 所在班级varchar2 20 D1-5 Major 专业varchar2 30 D1-6 Address 学生住址varchar2 100 D1-7 Cname 课程名varchar2 20 D1-8 Cno 课程号varchar2 20 Unique and Not null D1-9 Tname 授 课 教 师名varchar2 20 D1-10 Score 考试分数number D1-11 Credit 学分number D1-24 Ano 奖 学 金 编号varchar2 8 Unique and Not null D1-12 Aname 奖金名称varchar2 50 D1-13 Rank 奖 学 金 等 级varchar2 20 D1-14 Money 钱数number D1-15 Ret 留级状态varchar2 4 Ret=‘是’or Ret=‘否’D1-16 Tui 退学状态varchar2 4 Drop= ‘是’or Drop= ‘否’D1-17 Gra 毕业状态varchar2 10 Gra=‘是’or Gra=‘否’D1-18 Year 入校时间date D-19 Rtime 记 录 的 时间date D1-20 Ssex 学生性别varchar2 10 Ssex= ‘男’or Ssex=‘女’D1-21 Num 获得次数number D1-22 Rno 记录编号varchar2 20 D1-23 SID 身份证号varchar2 60 Unique 数据结构编号数据结构名数据结构含义组成DS-1 Student 学生Sname Sno Sage Class Major Address Year DS-2 Course 课程Cname Cno Tname Credit DS-3 Record 记录Rno Ret Tui Gra Rtime DS-4 Award 奖学金Ano Aname Rank Money Atime DS-5 Grade 成绩Gno Sno Cno Score 数据流编号数据流名称简述数据流来源数据流去向数据流组成数据流量高峰流量F1 基本信息主要是新 生注册时的基本信息，奖惩信息和课程信息学生学生信息学 生 姓名，学生学号，学生年龄，班级，专业，住址F2 学生档案信息学生的基本信息和奖学金信息学生，学分记录学分信息学 生 姓名，学生学号，学生年龄，班级，专业， 住址，奖 学 金名， 等级，钱数F3 学分记录学生的考试成绩和学分教务处学生信息课程名，课程号，授课教师名， 成绩，学分F4 异动记录学 生 留级， 退学，毕业造成的学籍改动学分记录学分信息退学、留级、毕业记录F5 奖学金学生考试成绩优异获得的奖励学分记录学生档案奖学金名称， 等级，钱数F6 留级记录学生因挂科造成的留级学分记录学籍异动记录留级记录F7 退学记录学生因成 绩和学分不够而退学学分记录学籍异动记录退学记录F8 毕业记录学生学分修满毕业学分记录学籍异动记录毕 业 记录、在校年数F9 成绩和学分学生的考试成绩和学分成绩管理学分记录课程名，课程号，授课教师名， 成绩，学分F10 成绩学生成绩学分记录学籍异动留学记录F11 学分学生所的学分学分记录学籍异动毕业记录F12 成绩信息学生成绩学生考试学分记录成绩处 理 逻 辑编号处 理 逻 辑名称简述输 入 的 数据流处理输 出 的 数据流处理频率P1.1 基 本 信 息管理学 生 注 册时 的 基 本信息F1 学生信息存档F1 学生信息P1.2 奖 学 金 处理学 生 获 得的奖学金F9 成绩和学分综 合 课 程成绩F5 奖学金P2.1 留级处理学 生 留 级的处理F10 成绩课程成绩F6 留级记录P2.2 退学处理学 生 退 学的处理F9 学分信息学 分 没 有达到要求F7 退学记录P2.3 毕业处理学 生 课 业完成F11 学分学 分 达 到要 求 允 许毕业F8 毕业记录P3.1 学生选课学 生 选 择自 己 要 修的课程F14 全部课程选课F13 选课信息P3.2 课程考试核检 测 学 生的 学 习 状况F13 课程信息考试F12 课程成绩P3.3 学分统计统 计 学 生所 得 的 总F12 课程成绩查 看 是 否符 合 得 到F9 成绩和学分学分学 分 的 要求数据存储编号数据存储名称简述数据存储组成相关联的处理S1 学生信息储存学生注册时 的基本信息和奖学金信息、储存因留级、退学和毕业造成的学籍档案的变化、储存学生的学分和成绩学生姓名，学生学号，学生年龄，班级，专业，住址， 奖学金名称，等级，钱数，留级、退学、毕业记录，课程名，课程号，课程成绩，学分，授课教师名P1.1 P1.2 P2.1 P2.2 P2.3 P3.1 P3.2 P3.3 S2 学生档案储存学生注册时 的基本信息和奖学金信息学生姓名，学生学号，学生年龄，班级，专业，住址， 奖学金名称，等级，钱数P1.1 P1.2 S3 学籍异动的存储储存因留级、退学和毕业造成的学籍档案的变化留级、退学、毕业记录P2.1 P2.2 P2.3 S4 学分记录储存学生的学分和成绩课程名，课程号，课程成绩，学分，授课教师名P3.1 P3.2 P3.3 。
