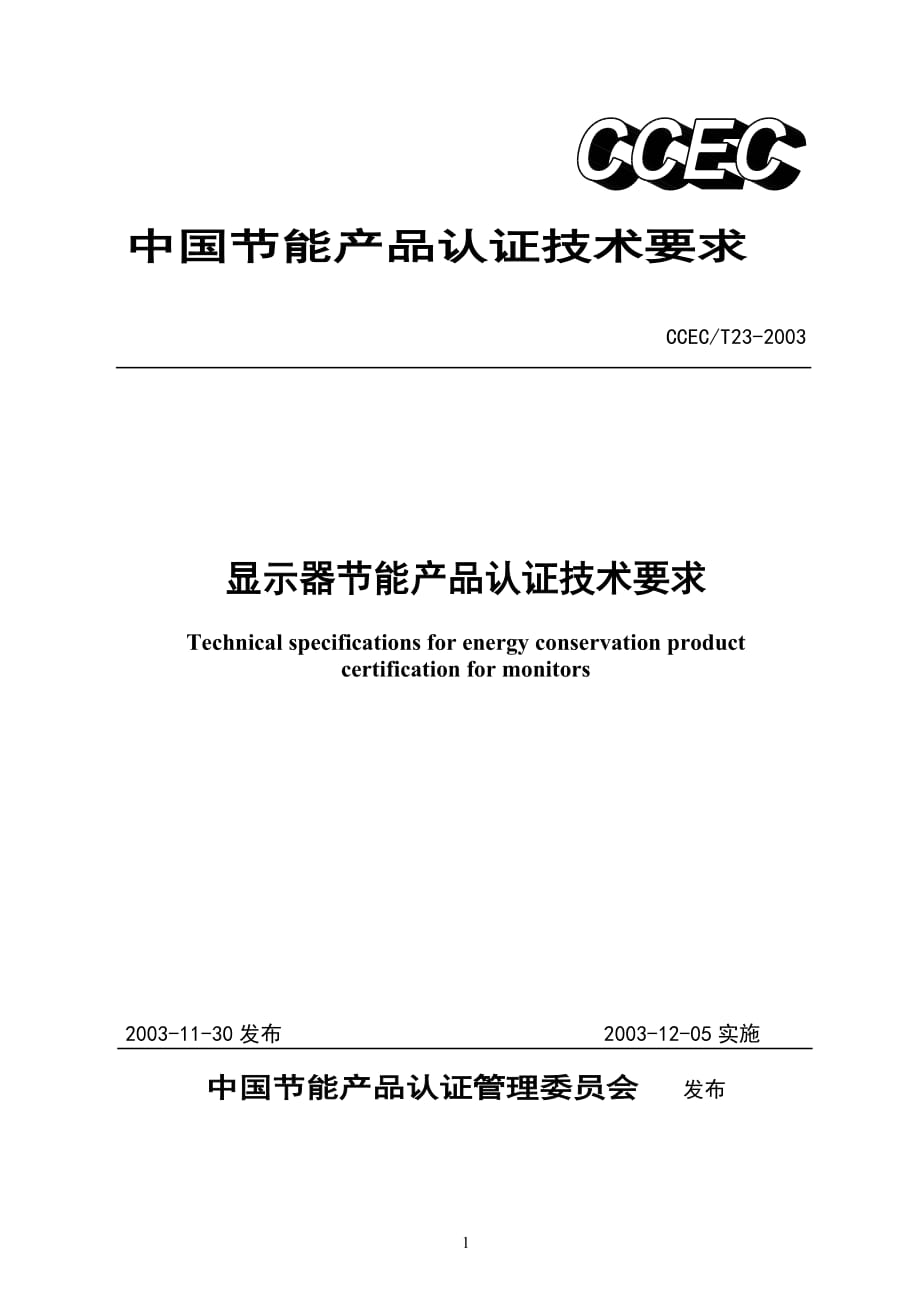

中国节能产品认证技术要求CCEC/T23-2003显示器节能产品认证技术要求Technical specifications for energy conservation product certification for monitors2003-11-30发布 2003-12-05实施中国节能产品认证管理委员会 发布1前 言本技术要求作为显示器的节能产品认证依据本技术要求根据我国显示器生产和使用的现状制定，并参考了国外类似技术要求本技术要求由中国节能产品认证管理委员会(CCEC)提出并归口本技术要求主要起草单位：中国节能产品认证中心、国家电子计算机质量监督检验中心、信息产业部节能监测中心和国家电子计算机外部设备质量监督检验中心本技术要求主要起草人：张国钦、周兴华、李艾珍、姜卫红、杨卫华、王伟雄 显示器节能产品认证技术要求1 范围本技术要求规定了普通用途的显示器的节能产品认证技术要求和试验方法本技术要求适用于在电网电压下正常工作的计算机使用的阴极射线管显示设备(简称CRT显示器)和液晶显示设备（简称LCD显示器），也适用于带有调谐器/接收器的计算机显示器（主要功能为计算机显示器）。
本技术要求不适用于作为电视销售的、带有调谐器/接收器和计算机功能的产品 2 规范性引用文件下列文件中的条款通过本技术要求的引用而成为本技术要求的条款凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本技术要求，然而，鼓励根据本技术要求达成协议的各方研究是否可使用这些文件的最新版本凡是不注日期的引用文件，其最新版本适用于本技术要求GB4943信息技术设备的安全GB9254信息技术设备的无线电骚扰限值和测量方法GB/T9313数字电子计算机用阴极射线管显示设备通用技术条件GB17625.1电磁兼容 限值 谐波电流发射限值（设备每相输入≤16A）SJ/T11292 计算机用液晶显示器通用规范3 术语和定义本技术要求采用下列定义3.1 关闭方式 off mode产品连接到电网电源上，且产品的电源开关为“断”状态3.2睡眠方式 sleep mode 产品在接收来自计算机或其他的指令后进入的一种低能耗状态(该状态是黑屏)，当产品接收到“操作”命令时，则返回工作方式3.3 节能评价值 evaluating values of energy conservation产品在关闭方式和睡眠方式下单位时间能耗的最大允许值，单位为W。
3.4进入睡眠方式的缺省等待时间 default time to sleep mode产品出厂前设定的进入睡眠方式的时间4 技术要求4.1基本要求申请节能认证的显示器，其安全和电磁兼容性能应分别符合GB4943《信息技术设备的安全》，GB9254《信息技术设备的无线电骚扰限值和测量方法》,GB17625.1《电磁兼容 限值 谐波电流发射限值（设备每相输入≤16A）》的要求；其他质量指标应分别符合GB/T 9313《数字电子计算机用阴极射线管显示设备通用技术条件》，SJ/T11292《计算机用液晶显示器通用规范》的要求4.2 节能要求显示器在关闭方式下的单位时间能耗应不大于2W显示器在睡眠方式下的单位时间能耗应不大于4W显示器进入睡眠方式的缺省等待时间应不大于15 min5 试验方法5.1 试验条件环境温度：(15～35)℃相对湿度：45%～75%大气压力：(86～106)kPa测试电源为交流电压（2205）V，频率为（500.5）Hz5.2 测试仪器精度测试电源的总谐波失真≤3%功率计在1W的有功功率读数时的分辨力为0.1W，且在电流≤2A时的波峰因子≥55.3 测试方法5.3.1 试验前准备在测试前需要进行多次试验性操作以确认完全理解和记录了被测样品的自动改变顺序。
a) 接通所有测试设备的电源并正确调整工作状态；b) 确认在测试期间电源输出符合要求，被测样品的运行方式正确；c) 将被测样品连接到测试设备上；d) 检查被测样品是否正常工作，并将所有用户调节装置设置在工厂缺省设置状态；e) 将被测样品的电源开关设为“通”，被测样品须预热5分钟以上，并运行5分钟，自被测样品停止运行时开始计时，等待被测样品进入睡眠方式时测试完成并记录时间a) 按照,等待被测样品进入睡眠状态；b) 在睡眠方式下，稳定后开始测量被测样品的能耗并同时记录测量的持续时间,适宜时，测试时间为10分钟a） 接通所有测试设备的电源并正确调整工作状态；b） 确认在测试期间电源输出符合要求，或调节交流稳压电源的输出使其满足要求；c） 将被测样品连接到测试设备上；d） 检查被测样品是否正常工作；e） 将被测样品的电源开关设为“通”，5分钟后将开关设为“断”；测试样品的能耗，测试时间应不小于10分钟5.4单位时间能耗值计算方法单位时间能耗值＝测量的能耗/测量的持续时间单位时间能耗值用W表示，精确到0.1W。
