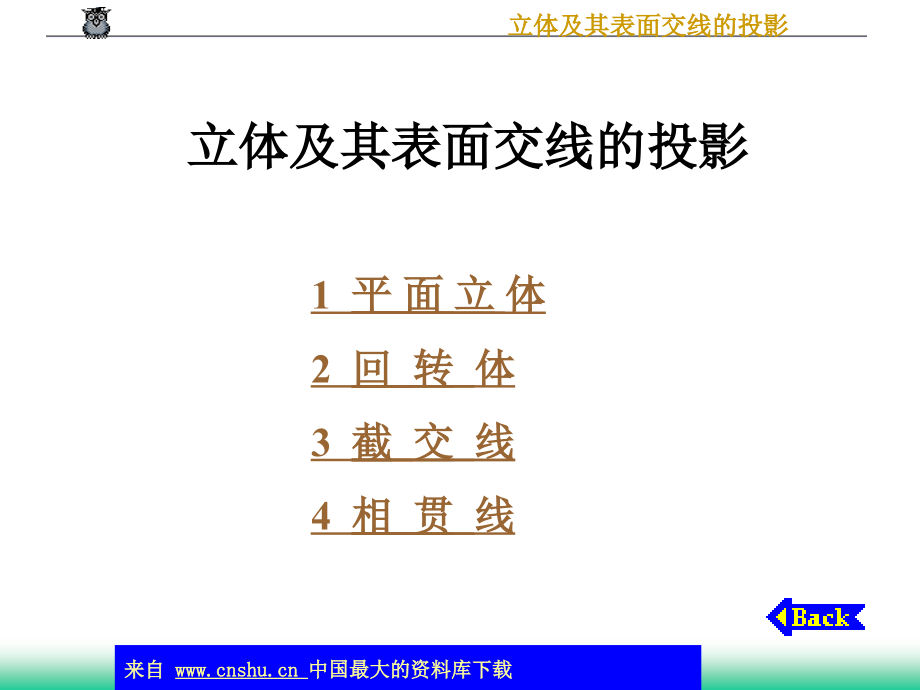

立体及其表面交线的投影,1 平 面 立 体 2 回 转 体 3 截 交 线 4 相 贯 线,1 平 面 立 体,1.1 棱柱 1. 棱柱的投影 如图3-1(a)所示的正六棱柱，其顶面、底面均为水平面，它们的水平投影反映实形，正面和侧面投影积聚为一直线棱柱有六个侧面，前后为正平面，其正面投影反映实形，水平投影及侧面投影积聚为一直线棱柱的其他四个侧面均为铅垂面，水平投影积聚为直线，正面投影和侧面投影为类似形图3-1 正六棱柱,图3-1 正六棱柱,直棱柱的投影特点：一个投影为多边形，反映棱柱的形状特征，另外两个投影是由矩形（实线和虚线）组成的矩形线框 作图时，先画反映棱柱形状特征的投影多边形，再根据棱柱的高作出其他两个投影2. 棱柱表面上的点 在平面立体表面上的点，实质上就是平面上的点正六棱柱的各个表面都处于特殊位置，因此在表面上的点可利用平面投影的积聚性来作图 如已知棱柱表面上M点的正面投影m，求水平、侧面投影m、m由于正面投影m是可见的，因此M点必定在棱柱的前半部平面ABCD上，而平面ABCD为铅垂面，水平投影abcd具有积聚性，因此m必在abcd上根据m和m，由点的投影规律可求出m，如图3-1(b)所示。
1.2 棱锥 1. 棱锥的投影 如图3-2(a)所示的正三棱锥，锥顶为S，其底面ABC为水平面，水平投影abc反映实形棱面SAB、SBC是一般位置平面，它们的各个投影均为类似形，棱面SAC为侧垂面，其侧面投影sa（c）积聚为一直线图3-2 正三棱锥,图3-2 正三棱锥,棱锥的投影特点：一个投影为由三角形组成的多边形线框，外形轮廓反映底面实形，另外两个投影为由三角形（实线和虚线）组成的三角形线框 作图时，先画出棱锥底面的各个投影，再作出锥顶的各个投影，然后连接各棱线，并判别可见性2. 棱锥表面上的点 如果点在棱线上，则可利用点在直线上，其投影必定在该直线的同面投影上求得如果点所在的平面具有积聚性，则可利用积聚性直接求得如果点所在的平面为一般位置平面，可通过在该平面上作辅助线的方法求得例如，已知棱锥表面上M点的正面投影m，求水平、侧面投影m、m由于m是可见的，因此该点在一般位置平面棱面SAB上，可过锥顶S和M点作一辅助线S，然后，在s2上求出M点的水平投影m，再根据m、m求出m又例如，已知N点的水平投影n，由于n是可见的，因此，N点在侧垂面SAC上，n必定在sa（c）上，由n、n可求出（n），如图3-2(b)所示。
2 回 转 体,由一母线绕轴线回转而形成的曲面称为回转面，由回转面或回转面与平面所围成的立体称为回转体母线在回转面上的任一位置称为素线常见的回转体有圆柱、圆锥和圆球等2.1 圆柱 1. 圆柱面的形成 圆柱面是由一条直母线绕与它平行的轴线旋转而成的圆柱体由圆柱面和顶面、底面组成 2. 圆柱的投影 圆柱的顶面、底面是水平面，正面和侧面投影积聚为一直线，由于圆柱的轴线垂直于水平面，圆柱面的所有素线都垂直于水平面，故其水平投影积聚为圆，如图3-3所示图3-3 圆柱,图3-3 圆柱,在圆柱的正面投影中，矩形的两条竖线分别是圆柱的最左、最右素线的投影，即圆柱面前后分界线（转向轮廓线）的投影它们把圆柱面分为前后两半，圆柱面投影前半部可见，后半部不可见，这两条素线是可见与不可见的分界线在圆柱的侧面投影中，矩形的两条竖线分别是圆柱的最前、最后素线的投影，即圆柱面左右分界线（转向轮廓线）的投影矩形的两条水平线，分别是圆柱顶面和底面的积聚性投影圆柱表面上的点 在图3-3(b)中，圆柱面上有两点M和N，已知其正投影m和n，求另外两投影由于点N在圆柱的转向轮廓线上，其另外两投影可直接求出；而点M可利用圆柱面有积聚性的投影，先求出点M的水平投影m，再由m和m求出m。
点M在圆柱面的右半部分，故其侧面投影m不可见2.2 圆锥 1. 圆锥面的形成 圆锥面是由一条直母线绕与它相交的轴线旋转而成的圆锥体由圆锥面和底面组成 2. 圆锥的投影 图3-4表示一直立圆锥，它的正面投影和侧面投影为同样大小的等腰三角形正面投影sa和sb是圆锥面的最左和最右素线的投影，它们把圆锥面分为前、后两半；侧面投影sc和sd是圆锥面最前和最后素线的投影，它们把圆锥面分为左、右两半图3-4 圆锥,图3-4 圆锥,圆锥表面上的点 转向轮廓线上的点由于位置特殊，作图较为简单如图3-4(b)所示，在最左素线SA上的一点M，只要已知其一个投影（如已知m），其他两个投影（m、m）即可直接求出但是在圆锥面上的点K，只能用间接的方法作辅助线，才能由一已知投影求出另外两个投影图3-4(b)中，已知K点的正面投影k，求点K的其他两个投影可用辅助圆法作图，即过点K在锥面上作一水平辅助纬圆，该圆与圆锥的轴线垂直，点K的投影必在纬圆的同面投影上作图时，先过k作平行于X轴的直线，它是纬圆的正面投影，再作出纬圆的水平投影由k向下作垂线与纬圆交于点k，再由k及k求出k因点K在锥面的右半部，所以k不可见。
2.3 圆球 1. 圆球面的形成 圆球面是由一圆母线以它的直径为回转轴旋转形成的 2. 圆球的投影 圆球面的三个投影是圆球上平行于相应投影面的三个不同位置的最大轮廓圆正面投影的轮廓圆是前、后两半球面的可见与不可见的分界线；水平投影的轮廓圆是上、下两半球面的可见与不可见的分界线；侧面投影的轮廓圆是左、右两半球面的可见与不可见的分界线如图3-5所示图3-5 圆球,图3-5 圆球,圆球表面上的点 已知圆球面上点A、B、C的正面投影a、b、c，求各点的其他投影，如图3-5(b)所示因a为可见，且在平行于正面的最大圆上，故其水平投影a在水平对称中心线上，侧面投影a在垂直对称中心线上；b为不可见，且在垂直对称中心线上，故点B在平行于侧面的最大圆的后半部，可由b先求出b，最后求出b以上两点均为特殊位置点，可直接作图求出其另外两投影由于点c在球面上不处于特殊位置，故需作辅助纬圆求解3 截 交 线,在物体上常有平面与立体相交或立体与立体相交而形成的交线平面与立体表面的交线称为截交线，立体与立体表面的交线称为相贯线画图时，为了清楚地表达物体的形状，必须正确地画出其交线的投影1 平面立体的截交线 平面立体被截平面截切后所得的交线截交线，是由直线组成的平面多边形。
多边形的边是立体表面与截平面的交线，而多边形的顶点则是立体棱线与截平面的交点截交线既在立体表面上，又在截平面上，所以它是立体表面和截平面的共有线，截交线上的每一点都是它们的共有点因此，求截交线实际上是求截平面与平面立体棱线的交点，或求截平面与平面立体表面的交线例1 求作被正垂面截切后的四棱锥的三视图（图3-6）图3-6 四棱锥的截交线,图3-6 四棱锥的截交线,分析： 如图3-6所示，截交线为四边形，四边形的四个顶点、、、分别是四条棱SA、SB、SC、SD与截平面P的交点只要求出截交线四个顶点的投影，然后依次连接各点的同面投影，即得截交线的投影因此，问题归结为求一般位置直线与特殊位置平面的交点作图： (1) 因截平面的正面投影具有积聚性，可直接求出截交线四边形各顶点的正面投影1、2、3、4（图3-6(b)） (2) 根据直线上点的投影，求出四边形各顶点的其余投影 (3) 依次连接各顶点的同面投影，完成全图（图3-6(c)）2 回转体的截交线 回转体的截交线通常是一条封闭的平面曲线截交线的形状与回转体的几何性质及其与截平面的相对位置有关当截平面与回转体的轴线垂直时，任何回转体的截交线都是圆，这个圆就是纬圆。
截交线是截平面和回转体表面的共有线，截交线上的点也都是它们的共有点当截平面为特殊位置平面时，截交线的投影就积聚在截平面具有积聚性的同面投影上，可利用回转体表面上取点的方法求作截交线截交线上有一些能确定其形状和范围的特殊点，包括轮廓线上的点（可见与不可见的分界点）和极限位置点（最高、最低、最左、最右、最前、最后点）等，其他的点为一般点求截交线时，通常先作出这些特殊点，然后按需要再求作若干一般点，最后依次光滑连接各点的同面投影，并判别可见性 1. 圆柱的截交线 根据截平面与圆柱轴线的相对位置不同，截交线有三种形状，见表3-1例2 求作斜切圆柱的截交线（图3-7）图3-7 圆柱的截交线 (a) 分析；(b) 作特殊点；(c) 作一般点；(d) 光滑连接各点，完成全图,图3-7 圆柱的截交线 (a) 分析；(b) 作特殊点；(c) 作一般点；(d) 光滑连接各点，完成全图c,图3-7 圆柱的截交线 (a) 分析；(b) 作特殊点；(c) 作一般点；(d) 光滑连接各点，完成全图,图3-7 圆柱的截交线 (a) 分析；(b) 作特殊点；(c) 作一般点；(d) 光滑连接各点，完成全图,分析： 截平面倾斜于圆柱轴线，截交线为椭圆。
由于截平面P为正垂面，截交线的正面投影积聚在截平面的积聚性投影p上，水平投影与圆柱面的积聚性投影（圆周）重合（图3-7(a)）利用点的投影规律，即可求出截交线的侧面投影作图： (1) 求特殊点：特殊点指转向轮廓线上的点、极限位置点及椭圆长、短轴的端点根据它们的正面投影a、b、c、d，可求得侧面投影a、b、c、d（图3-7(b)）其中，a、b分别为椭圆的最低点（最左点）和最高点（最右点）；c、d分别为椭圆的最前点和最后点，c、d和a、b分别是椭圆的长、短轴的端点特殊点对确定截交线的范围、趋势和判别可见性以及准确地求作截交线有着重要的作用，作图时必须首先求出2) 求一般点：为使作图更为准确，还需作出一定数量的一般点，如图3-7(c)中的E、F点 (3) 依次光滑连接各点的侧面投影，完成全图（图3-7(d)） 例3 画出如图3-8(a)所示的上部开槽、下部切口圆柱体的三视图图3-8 圆柱切口开槽的画法,图3-8 圆柱切口开槽的画法,分析： 图3-8(a)所示立体是一个圆柱体被四个侧平面和三个水平面切割而成的四个侧平面与圆柱面的交线为八条铅垂线，其正面投影和侧面投影反映实长；三个水平面与圆柱面的交线为四段圆弧，其水平投影积聚在圆柱面的水平投影上。
作图： 先画出完整圆柱体的三视图，再按凹槽和切口的宽度（左右方向）和深度依次画出正面投影和水平投影，最后求出侧面投影由于圆柱最前、最后素线的上端被切去一段，使侧面投影的轮廓线向中心“退缩”，呈“凸”字形圆柱底部被切去的部分是左右两边，最前、最后素线完整（图3-8(b)）2. 圆锥的截交线 根据截平面与圆锥轴线的相对位置不同，截交线有五种形状，见表3-2 例4 求作正平面P与圆锥的截交线（图3-9）图3-9 圆锥的截交线 (a) 分析；(b) 作特殊点；(c) 作一般点； (d) 光滑连接各点，完成全图,图3-9 圆锥的截交线 (a) 分析；(b) 作特殊点；(c) 作一般点； (d) 光滑连接各点，完成全图,图3-9 圆锥的截交线 (a) 分析；(b) 作特殊点；(c) 作一般点； (d) 光滑连接各点，完成全图,图3-9 圆锥的截交线 (a) 分析；(b) 作特殊点；(c) 作一般点； (d) 光滑连接各点，完成全图,分析： 由于截平面P与圆锥的两条素线（最左素线和最右素线）平行，所以截交线为双曲线截交线的水平投影和侧面投影分别和截交线的积聚性投影重合，只需作出正面投影。
作图： (1) 求特殊点：根据侧面投影3，可求出最高点的正面投影3根据水平投影1、5可求出最低点、的正面投影1、5两点也是最左点和最右点，可认为是底圆圆周与截平面P的交点（图3-9(b)）。
