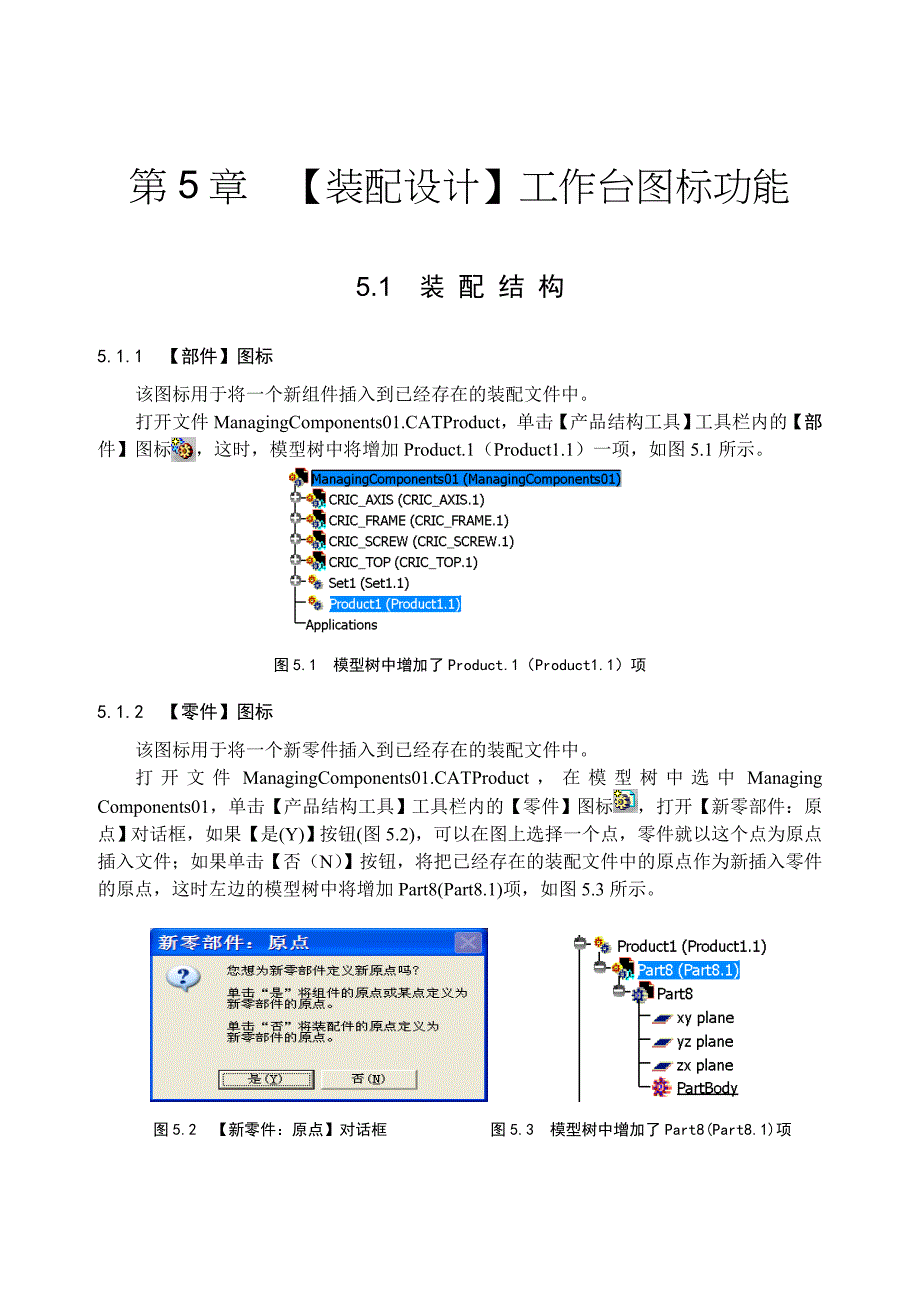

第5章 【装配设计】工作台图标功能5.1 装 配 结 构5.1.1 【部件】图标该图标用于将一个新组件插入到已经存在的装配文件中打开文件ManagingComponents01.CATProduct，单击【产品结构工具】工具栏内的【部件】图标，这时，模型树中将增加Product.1（Product1.1）一项，如图5.1所示图5.1 模型树中增加了Product.1（Product1.1）项5.1.2 【零件】图标该图标用于将一个新零件插入到已经存在的装配文件中打开文件ManagingComponents01.CATProduct，在模型树中选中Managing Components01，单击【产品结构工具】工具栏内的【零件】图标，打开【新零部件：原点】对话框，如果【是(Y)】按钮(图5.2)，可以在图上选择一个点，零件就以这个点为原点插入文件；如果单击【否（N）】按钮，将把已经存在的装配文件中的原点作为新插入零件的原点，这时左边的模型树中将增加Part8(Part8.1)项，如图5.3所示 图5.2 【新零件：原点】对话框 图5.3 模型树中增加了Part8(Part8.1)项 5.1.3 【产品】图标图5.4 模型树增加Product2(Product2.2)项该图标用于将一个新产品装配图插入到已经存在的装配文件中。
打开文件ManagingComponents01. CATProduct，在模型树中选中Managing Components01，单击【产品结构工具】工具栏内的【产品】图标，这时模型树中将增加Product2(Product2.2)一项，如图5.4所示5.1.4 插入已经存在的部件图标 该图标用于将原来设计的部件插入到已经存在的装配文件中打开文件ManagingComponents02.CATProduct，在模型树中选中Managing Compo nents02，单击【产品结构工具】工具栏内的【现有组件】图标，打开File Selection对话框，选中相应目录下的文件:\Dassault Systemes\B04doc\online\pstug\samples \CRIC_TOP.CATPart，单击【打开】按钮，一个新的零件插入装配图，同时在模型树中增加CRIC_TOP (CRIC_TOP.1)零件名，如图5.6所示图5.5 【文件选择】对话框图5.6 模型树中增加了CRIC_TOP(CRIC_TOP.1)零件名 如果引入的零件与装配图上已有的文件名称相同，将弹出【零部件号冲突】对话框。
重新打开文件ManagingComponents01.CATProduct，单击【产品结构工具】工具栏内的【现有组件】图标，将CARBODY.model文件选中并插入装配图中，如图5.7所示，接着将弹出【零部件号冲突】对话框，如图5.8所示图5.7 将CARBODY.model文件选中图5.8 【零部件号冲突】对话框当引入的零件与装配图上的零件名称相同，就产生冲突有3种方法来解决这个冲突：图5.9 【零部件号】对话框l 【重命名】单击【重命名】按钮，弹出【零部件号】对话框，如图5.9所示在【新零部件号】选项内输入新的名称“PLANE BODY”，单击【确定】按钮这时在模型树中出现新的文件名PLANEBODY，如图5.10所示l 【重新连接】单击【重新连接】按钮，将两个实体连接在一起，在三维模型显示区，这两个零件将重叠在一起，而在模型树中将只显示它们中的一个CARBODY文件名，如图5.11所示l 【自动重命名】单击【自动重命名】按钮，零件名改为CARBODY.1.model，在模型树中也将只显示一个CARBODY.1文件名，如图5.12所示 图5.10 在模型树中出现新的文件名：PLANEBODY 图5.11 在模型树中只显示一个CARBODY文件名 图5.12 在模型树中只显示一个CARBODY.1文件名5.1.5 【选择性加载】图标该图标用于将已经在装配图中的零件去除。
在【工具】→【选项】→【常规】→【常规】中的选项【加载参考的文档】不被选中时，本功能才有效重新打开文件ManagingComponents01.CAT Pro duct，在模型树中选中CRIC_ BRANCH_3 (CRIC_ BRANCH_3.1)，单击【产品结构工具】工具栏内的【选择性加载】图标，将CRIC_BRANCH_3(CRIC_ BRANCH_3.1)零件从装配图中卸载在模型树中显示该零件已经被卸载(注意零件名左侧的标记已经改变)，如图5.13所示，模型区中将不再显示该零件 图5.13 CRIC_BRANCH_3 (CRIC_BRANCH_3.1)零件已被卸载 图5.14 【产品加载管理】对话框如果被卸载的零件在装配图上做过修改，将弹出【产品加载管理】对话框，如图5.14所示，提醒用户在卸载之前是否把该文件保存：单击Yes按钮保存该文件；单击No按钮不保存文件；单击Cancel按钮则取消当前的卸载操作5.1.6 【加载】图标图5.15 CRIC_BRANCH_3(CRIC_ BRANCH_3.1)左侧的连接重新出现将已经在装配图中的零件加载。
注意，必须有零件已经被【卸载】，才可以使用加载仍然使用5.1.5节中的的例子，在模型树中选中CRIC_BRANCH_3(CRIC_BRANCH_3.1)，单击【产品结构工具】工具栏内的【加载】图标，CRIC_BRANCH_3 （CRIC_ BRANCH_3.1)左侧的连接重新出现，如图5.15所示加载和卸载对于处理非常复杂的零件很有用处，零件被卸载后，内存将不读入它的几何形成参数，这将加快计算机对装配图的处理速度我们可以将已经设置好的零件卸载，然后处理未完成装配的零件，等所有零件都装配好后，再将全部加载已经卸载的零件5.1.7 【产品初始化】图标用户可以只选择装配图的一部分零件上载本功能和【加载】功能不同的是，产品初始化更准确，可选项更多只有在取消选中【工具】→【选项】→【通用】中的【加载参考文件】选项时，本功能才有效打开AnalyzingAssembly02.CATProduct文件，FRAME.1，CRIC_SCREW.1，CRIC_ TOP.1，Set1(Set1.1) and Subset1.CATProduct这些零件都处于【卸载】状态选择【工具】→【选项】→【通用】命令，将对话框内的【加载参考文件】选项取消选中。
当取消选中该项时，模型树中将不显示三维几何模型，如图5.16所示；反之，则显示三维几何模型，如图5.17所示 图5.16 不显示三维几何模型 图5.17 显示三维几何模型单击【产品结构工具】工具栏内的【产品初始化】图标，弹出【产品加载管理】对话框，如图5.18所示在模型树中选中CRIC_FRAME.1，在对话框内单击【产品初始化】按钮，对话框中将显示“CRIC_FRAME.1 will be loaded.”的字样，如图5.19所示单击【确定】按钮，结果CRIC_FRAME.1被加载，其他零件则没有被加载在模型树中，CRIC_FRAME.1的零件图标又重新显示出来，如图5.20所示图5.18 【产品加载管理】对话框 图5.19 显示“CRIC_FRAME.1将被加载”字样 图5.20 CRIC_FRAME.1的零件图标重新被显示在Product Load Management对话框中还可以通过单击图标来显示三维图形，而单击图标则不显示该图形5.1.8 【替换组件】图标使用该图标将用一个零件代替装配图中的另外一个零件。
打开文件ReplaceImpacts.CATProduct，在模型树中选中PartWithImpacts (Part WithImpacts.1)，如图5.21所示，点击【产品结构工具】工具栏内的【替换组件】图标接着将弹出【文件选择】对话框，如图5.22所示选择一个文件，单击【打开】按钮，弹出【对替换的影响】对话框，如图5.23所示对话框内显示替换零件带来的后果，如果单击【取消】按钮，将取消替换零件操作，如果单击【确定】按钮，对话框将消失，替换操作完成替换零件后，替换的零件用红色显示，左边的模型树中有3个黄色显示的感叹号，如图5.24所示单击【更新】图标，将装配图更新，接着弹出【警告】提示对话框，如图5.25所示，对话框中的提示内容为“Surface.1 no longer has its External Reference”(说明：Surface.1的外部参考元素已经不存在单击【关闭】按钮，继续弹出另外一个提示对话框，如图5.26所示，询问是否替换所有的单元，单击【是】按钮，所有的单元被替换；单击【否】按钮，只有选中的单元被替换 图5.21 选中PartWithImpacts 图5.22 【文件选择】对话框(PartWithImpacts.1) 图5.23 【对替换的影响】对话框 图5.24 替换后显示的结果图5.25 【警告】提示对话框图5.26 询问是否替换所有的单元5.1.9 只选择产品图标该图标用于在复杂的产品中选择一个或者几个产品。
通过这个图标进行的选择，在进行不同工作台切换时仍然有效，即在一个工作台选择的产品，到另外一个工作台中仍然是处于被选中状态打开文件Articulation.CATProduct，单击【产品结构工具】工具栏内的【只选择产品】图标，图标被激活单击选择属于这个产品的一个零件，则整个产品所有的零件被选中，如图5.27所示选中bottom_plate (bottom_plate.1)，则整个底部结构被全部选中，此时可以对选中的结构进行整体操作，比如更改他们的颜色，如图5.28所示是整个底部结构被改变颜色后显示的结果为了能同时选中几个结构，在单击选择的时候应按住键 图5.27 整个底部结构被全部选中 图5.28 整个底部结构改变颜色后的结果5.1.10 形成资源图标图5.29 【创建资源】对话框使用该图标是用户得到关于界面的使用方法和功能说明的一个手段打开文件Assembly01.CATProduct，单击【产品结构工具】工具栏内的【形成资源】图标，弹出【创建资源】对话框，如图5.29所示单击【类型】下拉列表框右侧的下拉箭头，将弹出其他类型选项，如图5.30所示，这里选择一个选项。
在【资源种类选项】选项组中选择【物理】或者【组织】单选按钮单击【确定】按钮，弹出一个【生产资源结果】消息框，如图5.31所示用户可以单击图标来激活资源描述，也可以单击图标使其处于非激活状态如果处于激活状态，则在属性对话框内存在与资源有关的选项单击鼠标右键，选择快捷菜单中的【属性】选项，接着将弹出【属性】对话框，显示相关的资源属性，如图5.32所示图5.30 其他类型选项 图5.31 【生产资源结果。
