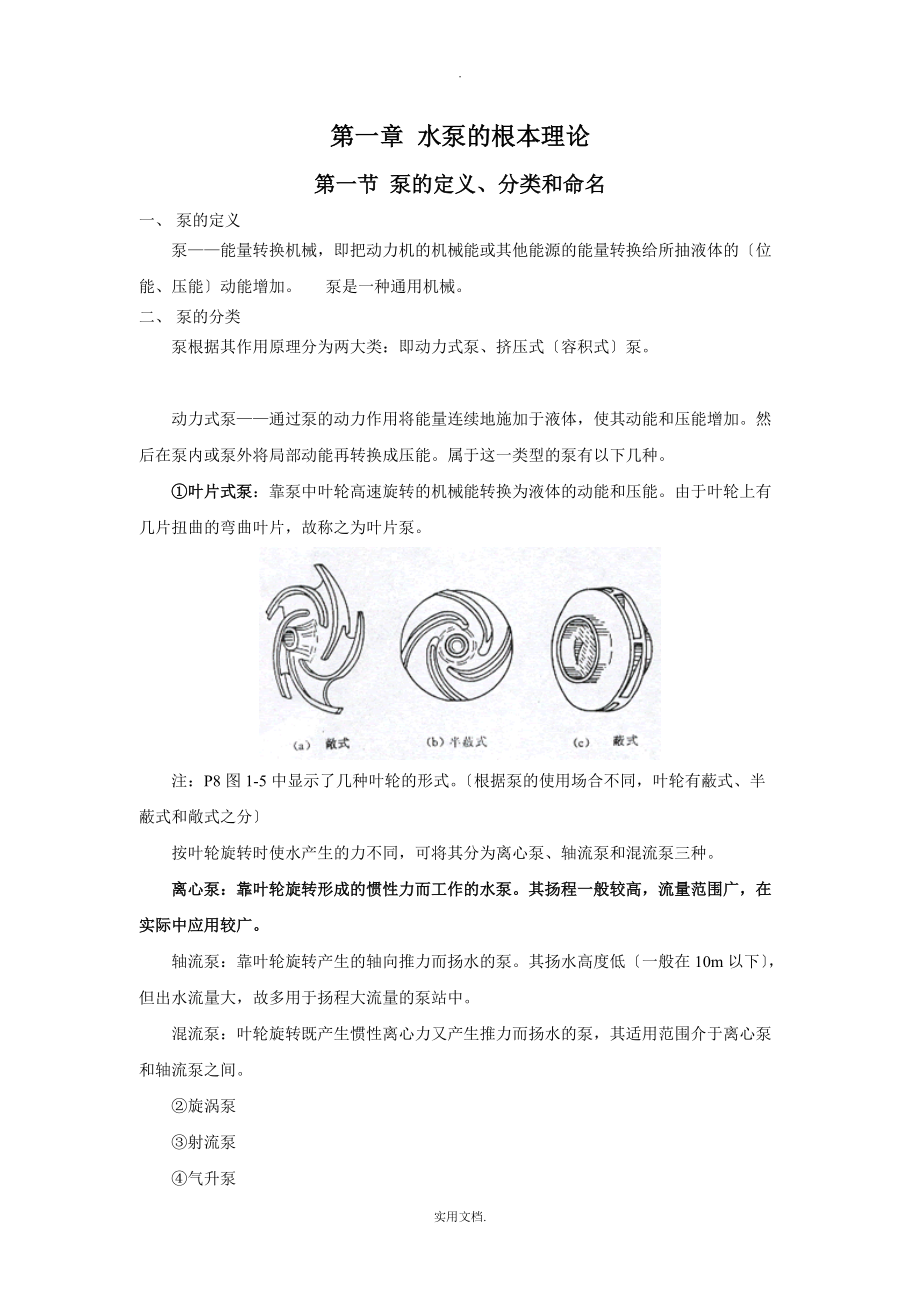

第一章 水泵的根本理论第一节 泵的定义、分类和命名一、 泵的定义泵——能量转换机械，即把动力机的机械能或其他能源的能量转换给所抽液体的〔位能、压能〕动能增加 泵是一种通用机械二、 泵的分类泵根据其作用原理分为两大类：即动力式泵、挤压式〔容积式〕泵动力式泵——通过泵的动力作用将能量连续地施加于液体，使其动能和压能增加然后在泵内或泵外将局部动能再转换成压能属于这一类型的泵有以下几种①叶片式泵：靠泵中叶轮高速旋转的机械能转换为液体的动能和压能由于叶轮上有几片扭曲的弯曲叶片，故称之为叶片泵注：P8图1-5中显示了几种叶轮的形式〔根据泵的使用场合不同，叶轮有蔽式、半蔽式和敞式之分〕按叶轮旋转时使水产生的力不同，可将其分为离心泵、轴流泵和混流泵三种离心泵：靠叶轮旋转形成的惯性力而工作的水泵其扬程一般较高，流量范围广，在实际中应用较广轴流泵：靠叶轮旋转产生的轴向推力而扬水的泵其扬水高度低〔一般在10m以下〕，但出水流量大，故多用于扬程大流量的泵站中混流泵：叶轮旋转既产生惯性离心力又产生推力而扬水的泵，其适用范围介于离心泵和轴流泵之间②旋涡泵③射流泵④气升泵2.挤压式泵〔容积式泵〕通过泵中工作体的运动，交替改变液体所占空间的容积，挤压式泵是使其压能增加的泵。
容积式泵根据工作室容积改变的方式可以分为往复泵和回转泵两种往复式泵：靠工作件的往复运动挤压液体而工作的泵其中有：①活塞和柱塞泵 ②隔膜泵回转式泵：靠回转转子凸缘挤压液体而工作的泵其中有：①齿轮和凸齿轮 ②螺杆泵 ③滑片式泵三、离心泵的分类 离心泵由于结构简单，使用维修方便，适用范围广，所以广泛用于用于农田灌溉、工业和生活供水以及我国北方的机灌溉中，根据其转轴的立卧，可以分为卧式离心泵和立式离心泵；根据轴上叶轮数目多少可分为单级和多级两类；根据水流进入叶轮的方式又分有单侧进水和双侧进水之别 单吸泵、双吸泵 单极泵、多极泵 离心泵 蜗壳式泵、分段式泵 立式泵、卧式泵 高速泵 叶片式泵 混流泵 轴流泵泵 往复式泵—活塞和柱塞泵、隔膜泵 容积式泵 回转式泵—齿轮泵、螺杆泵等 其它类型泵—旋涡泵、射流泵、气升泵四、叶片泵的命名水泵的类型型号举例定义符号意义 离心泵单级单吸原型号BA型6BA_18ABA-单级单吸悬臂式离心泵6－吸入口径6in〔英寸〕18－比转速180A－泵的叶轮较小〔BC更小些〕B型4B-35B－单级悬臂式离心泵4－泵吸入口径4in35－扬程35m改良型号IS80-50~250IB80-65~160IB表示国际标准的单级单吸离心泵80－吸入口径80mm50－泵排出口径50mm250－叶轮名义直径250mm单级多吸原型号Sh10Sh-19Sh-单级双吸卧式离心泵10－吸入口径10in19－泵的比转速的1/10改良型号S150S-50S－同上150－吸入口径150in50－扬程50m多级分段原型号DA4DA-85DA分段式多级离心泵4－泵吸入口径80－比转速5－泵的极数为5改良型号DD25-5012D-同上25－流量25m3/h单级扬程50m，极数12混流泵蜗壳泵原型号HB4HB-35HB－蜗壳式混流泵4－泵吸入口径4in35－比转速350改良型号HW100HW-5HW－蜗壳式混流泵100－泵吸入口径100mm5－扬程5m导叶式HD型250HD-12HD－导叶式混流泵250－出水口径250mm12－扬程12m轴流泵斜式原型号14ZB-70ZB－斜式半调节叶片轴流泵14－出水口径14in70－比转速700改良型号350ZB-70ZB－斜式半调节叶片轴流泵350－出水口径350mm70－比转速700卧式原型号14ZWB-70ZWB－卧式半调节叶片轴流泵14－出水口径14in70－比转速700改良型号350ZWB-70ZWB－卧式半调节叶片轴流泵350－出水口径350mm70－比转速700立式原型号14ZLB-70ZLB－立式半调节叶片轴流泵14－出水口径14in70－比转速700改良型号350ZLB-70ZLB－立式半调节叶片轴流泵350－出水口径350mm70－比转速700原型号40ZLQ-50ZLQ－立式全调节叶片轴流泵40－出水口径40in50－比转速500改良型号1000ZLQ-50ZLQ－立式全调节叶片轴流泵1000－出水口径1000mm50－比转速500贯流式ZGQ型12ZLQZLQ－贯流式轴流泵井泵JD型65JD 368JD－深井多级泵泵的极数8，流量36m3/s，6-适用最小口径150mm(6in)JC型200JC 80~16JC－长轴深井泵16-单极扬程16m，流量80m3/s，适用最小口径200mm实用文档.。
