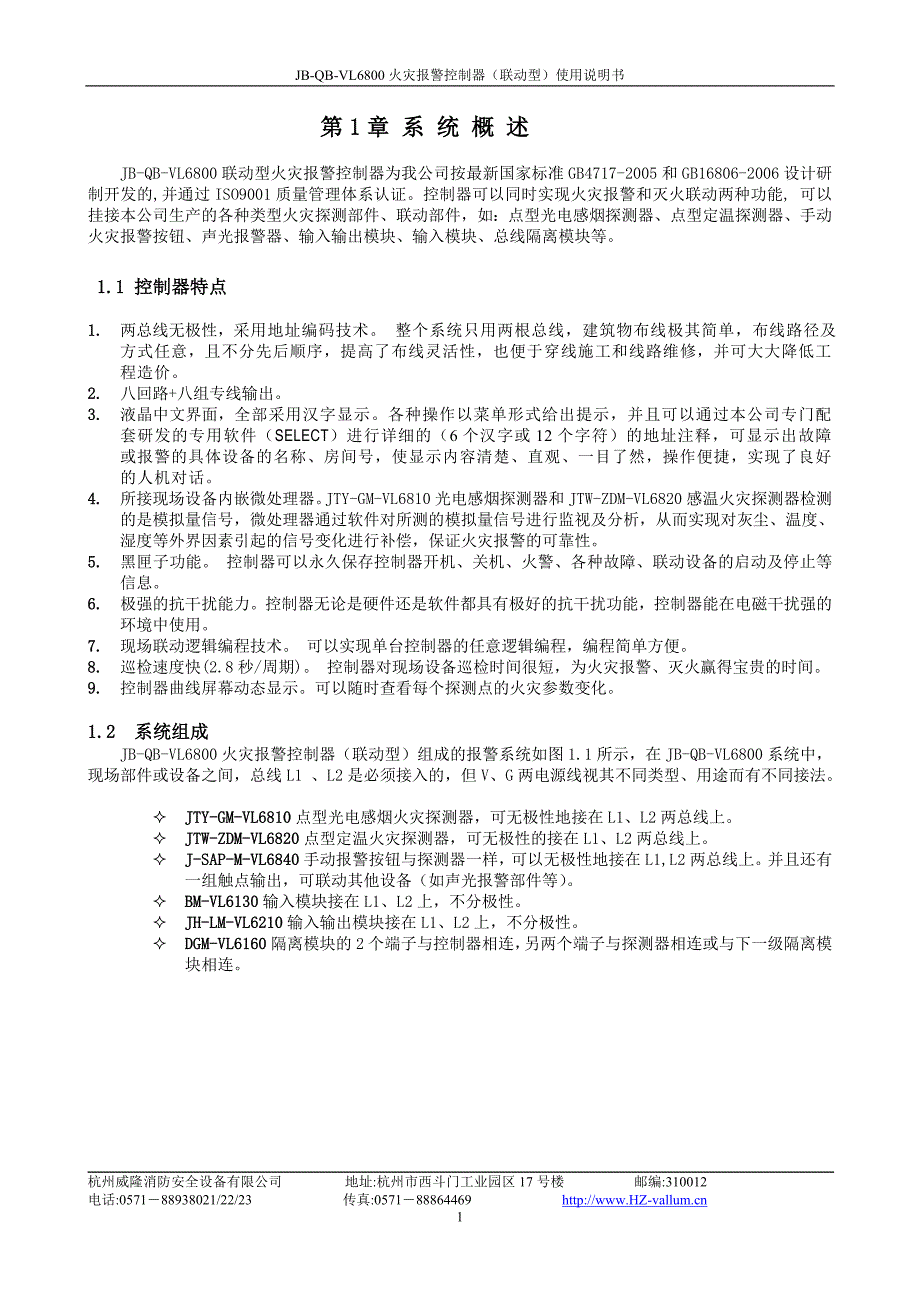

JB-QB-VL6800 火灾报警控制器（联动型）使用说明书杭州威隆消防安全设备有限公司 地址:杭州市西斗门工业园区 17 号楼 邮编:310012:0571―88938021/22/23 :0571―88864469 http://www.HZ-1第 1 章 系 统 概 述JB-QB-VL6800 联动型火灾报警控制器为我公司按最新国家标准 GB4717-2005 和 GB16806-2006 设计研制开发的,并通过 ISO9001 质量管理体系认证控制器可以同时实现火灾报警和灭火联动两种功能, 可以挂接本公司生产的各种类型火灾探测部件、联动部件，如：点型光电感烟探测器、点型定温探测器、手动火灾报警按钮、声光报警器、输入输出模块、输入模块、总线隔离模块等1.1 控制器特点1. 两总线无极性，采 用 地 址 编 码 技 术 整 个 系 统 只 用 两 根 总 线 ， 建 筑 物 布 线 极 其 简 单 ， 布 线 路 径 及方 式 任 意 ， 且 不 分 先 后 顺 序 ， 提 高 了 布 线 灵 活 性 ， 也 便 于 穿 线 施 工 和 线 路 维 修 ， 并 可 大 大 降 低 工程 造 价 。
2. 八回路+八组专线输出3. 液晶中文界面，全 部 采 用 汉 字 显 示 各 种 操 作 以 菜 单 形 式 给 出 提 示 ， 并 且 可 以 通 过 本 公 司 专 门 配 套研 发 的 专 用 软 件 （ SELECT） 进 行 详 细 的 （ 6 个 汉 字 或 12 个 字 符 ） 的 地 址 注 释 ， 可 显 示 出 故 障 或报 警 的 具 体 设 备 的 名 称 、 房 间 号 ， 使 显 示 内 容 清 楚 、 直 观 、 一 目 了 然 ， 操 作 便 捷 ， 实 现 了 良 好 的人 机 对 话 4. 所接现场设备内嵌微处理器JTY-GM-VL6810 光电感烟探测器和 JTW-ZDM-VL6820 感温火灾探测器检测的是模拟量信号，微处理器通过软件对所测的模拟量信号进行监视及分析，从而实现对灰尘、温度、湿度等外界因素引起的信号变化进行补偿，保证火灾报警的可靠性5. 黑匣子功能 控制器可以永久保存控制器开机、关机、火警、各种故障、联动设备的启动及停止等信息6. 极强的抗干扰能力控制器无论是硬件还是软件都具有极好的抗干扰功能，控制器能在电磁干扰强的环境中使用。
7. 现场联动逻辑编程技术 可以实现单台控制器的任意逻辑编程，编程简单方便8. 巡检速度快(2.8 秒/周期) 控制器对现场设备巡检时间很短，为火灾报警、灭火赢得宝贵的时间9. 控制器曲线屏幕动态显示可以随时查看每个探测点的火灾参数变化1.2 系统组成JB-QB-VL6800 火灾报警控制器（联动型）组成的报警系统如图 1.1 所示，在 JB-QB-VL6800 系统中，现场部件或设备之间，总线 L1 、L2 是必须接入的，但 V、G 两电源线视其不同类型、用途而有不同接法 JTY-GM-VL6810 点型光电感烟火灾探测器，可无极性地接在 L1、L2 两总线上 JTW-ZDM-VL6820 点型定温火灾探测器，可无极性的接在 L1、L2 两总线上 J-SAP-M-VL6840 手动报警按钮与探测器一样，可以无极性地接在 L1,L2 两总线上并且还有一组触点输出，可联动其他设备（如声光报警部件等） BM-VL6130 输入模块接在 L1、L2 上，不分极性 JH-LM-VL6210 输入输出模块接在 L1、L2 上，不分极性 DGM-VL6160 隔离模块的 2 个端子与控制器相连，另两个端子与探测器相连或与下一级隔离模块相连。
JB-QB-VL6800 火灾报警控制器（联动型）使用说明书杭州威隆消防安全设备有限公司 地址:杭州市西斗门工业园区 17 号楼 邮编:310012:0571―88938021/22/23 :0571―88864469 http://www.HZ-2VGL2L1DGM-VL6160隔离模块6810 6820 6840 6130 6210 探测器 探测器 手报 输入 输入输出 按钮 模块 模块图 1.1 回路中各类设备的连接1.3 主要技术指标线 制：两总线，无极性；部件容量：每回路 127 个探测部件，63 个联动控制部件；巡检周期：2.8 秒/周期；长线距离：1200 米；环境温度: -10℃～+50℃;环境湿度: ≤95%执行标准：GB4717-2005 和 GB16806-2006外接电源: AC220V 50HZ备用电源：DC24V 17.0Ah外型尺寸：1860mm（长）×600mm（宽）×600mm（厚）JB-QB-VL6800控制器 JB-QB-VL6800 火灾报警控制器（联动型）使用说明书杭州威隆消防安全设备有限公司 地址:杭州市西斗门工业园区 17 号楼 邮编:310012:0571―88938021/22/23 :0571―88864469 http://www.HZ-3第 2 章 结 构2.1 控制器组成JB-QB-VL6800 火灾报警控制器（联动型）采用最新型分布式拼装结构，由报警显示板、报警回路板、联动控制板、专线联动操作板、电源五大部分组成。
2.2 控制器面板图 2.1（标准配置）柜式控制器显示面板 图 2.2（标准配置）柜式控制器多线控制盘操作面板 JB-QB-VL6800 火灾报警控制器（联动型）使用说明书杭州威隆消防安全设备有限公司 地址:杭州市西斗门工业园区 17 号楼 邮编:310012:0571―88938021/22/23 :0571―88864469 http://www.HZ-4第 3 章 基本功能3.1 火灾报警本系统所接的探测部件感知了火灾参数、启动手动火灾报警按钮、输入模块所配接的设备发出了相应动作等情况，都将在 JB-QB-VL6800 火灾报警控制器中产生火灾报警报警时“火警”灯亮，并有火警声响（救火车声响） ，同时启动外接声光报警器（不受联动状态控制） ，在液晶屏上显示首次火警、火警总数及后续火警信息如果联动关系满足，且处于自动允许状态，联动控制输出3.2 故障报警为了保证火灾报警的可靠性（避免漏报） ，在系统正常运行时，主控单元不断对现场所有的部件与设备（包括其内部元器件） 、报警总线、控制器内部的关键电路及电源进行检测，一旦有异常立即报警。
报警时， “故障”灯亮，并有故障音响（救护车声响） ，显示屏自动切换到故障显示，显示报警相关信息；并且在火灾报警处于消音状态下，遇到故障，故障音响3.3 火警优先系统具有火警优先功能，即当系统存在故障的情况下出现了火警，则系统由报故障状态自动转变为报火警，而当火警被清除后又自动报出原有故障当系统存在某些故障而又未被修复后时，会影响火警优先功能，这在应用中应注意到： 1. 当本部位探测器损坏后部位出现火警2. 总线部分故障（如总线开路或短路等）3.4 实时时钟实时时钟包含有年、月、日、时、分、秒DS12887 实时时钟芯片在火警、故障或关机情况下仍能正常走时，控制器能准确记录各种报警时间3.5 查询部位信息指定被查询部位后，屏幕上显示该部位全部信息：地址、类型、现场地址编码、当前信号值、近期工作点、报警级别（阈值） 、是否被屏蔽、当前状态及模拟量曲线等3.6 屏蔽与开放当系统中某些部件因某种原因不停的反复报出故障, 或者其它一些故障, 在排除引起故障的外部条件之前, 用户不想控制器报出这些故障时, 可利用此功能将故障部件屏蔽, 被屏蔽的部件不再报出火警和故障, 在更新部件之后将其开放。
方法: 进入“设置”选单, 选中“故障部件屏蔽”功能进行设置. 有屏蔽时, 屏蔽指示灯点亮.控制器主界面顶部能随时显示最新屏蔽信息、屏蔽总数量，其它屏蔽信息通过手动可查询3.7 声光报警在控制器没有进入菜单编辑操作状态下,按控制器面膜上的 “0/声光” 键启动声光报警,再按停止声光报警；另外声光报警的启动和停止也可以通过 JH-ZKP-VL6250 多线控制盘第一控制单元手动操作启动按钮和停止按钮实现控制；遇到火警时启动声光报警3.8 系统历史记录查询控制器内设有黑匣子的功能, 可以起到打印机的功能. 黑匣子可记录如下一些信息:控制器开机, 关机时间报火警部件的地址, 时间报故障部件的地址,时间联动部件动作及设备应答的时间控制器火警状态下, 按下“复位”键时间控制器进行“登记”的操作时间3.9 主备电源在 JB-QB-VL6800 火灾报警控制器中，备有浮充备用电池，在控制器投入使用时，应将直流电源JB-QB-VL6800 火灾报警控制器（联动型）使用说明书杭州威隆消防安全设备有限公司 地址:杭州市西斗门工业园区 17 号楼 邮编:310012:0571―88938021/22/23 :0571―88864469 http://www.HZ-5的主、备电开关全打开，当主电有电时，控制器自动利用主电供电，同时对电池充电；当主电断电时，控制器会自动切换改用电池供电，以保证系统正常运行。
在主电供电时，面板“主电”灯亮；备电供电时， “备电”灯亮在备电供电期间，控制器报主电故障当备电低于 23V 时，蜂鸣器鸣响 1 小时以提醒使用者,报备电故障，并切断备电，以防电池过放而损坏 第 4 章 系统安装调试步骤4.1 开箱检查检查控制器装箱单的内容是否与订货配置相符打开包装箱后，根据装箱单的内容对箱内的货物逐一检查，主要检查内容包括：使用说明书、备用保险管、控制器钥匙等，核对无误后再对控制器外观进行必要的检查检查中如发现有不符合要求的情况请与杭州威隆设备安全有限公司市场销售部联系4.2 安装调试步骤1.系统布线完毕后, 先不安装探测器,模块等任何设备(不包括底座), 控制器线也不接, 用 500V兆欧表测试各个线间,以及各个线对大地间的绝缘电阻应大于 50 兆欧若低于此值, 有可能产生不可预测的影响2.重点检查控制器接大地线是否牢靠, 控制器到大地间的阻抗应小于 4 欧姆这对系统的长期可靠稳定的工作至关重要, 特别是工业场合控制器接大地线为交流 220V 电源线(三根线)中的地线3.用专用编码器对各回路上的探测部件及控制部件进行编码，然后安装到底座上4.控制器及探测器等部件安装完毕后, 在开通前, 检查部件接线是否正确。
检查控制器内各种连线是否正常(特别是扁平线),是否由于运输颠簸而松动5.接通主备电, 如果液晶显示异常或有异味或异常声响出现, 立刻断电, 检查原因6.待液晶的启动页面变成正常页面后, 操作键盘进入“设置”选单, 选中“系统登记”选项, 再选择自动登记选项,等待系统登记完毕, 退出登记进入“查询”选单,执行“系统登记地址”查询功能,检查登记地址是否与系统的真实情况相符若不相符, 则对不一致的地址进行处理, 排除故障, 在排除故障时,可利用“测试”选单中提供的各项功能检查某个地址是否正常,一切正常后,重新执行系统登记功能 （详见第 6 章专业者操作指南）7.日期时钟调校观察时钟日期是否正确, 不正确, 进入“设置”选单重新设。
