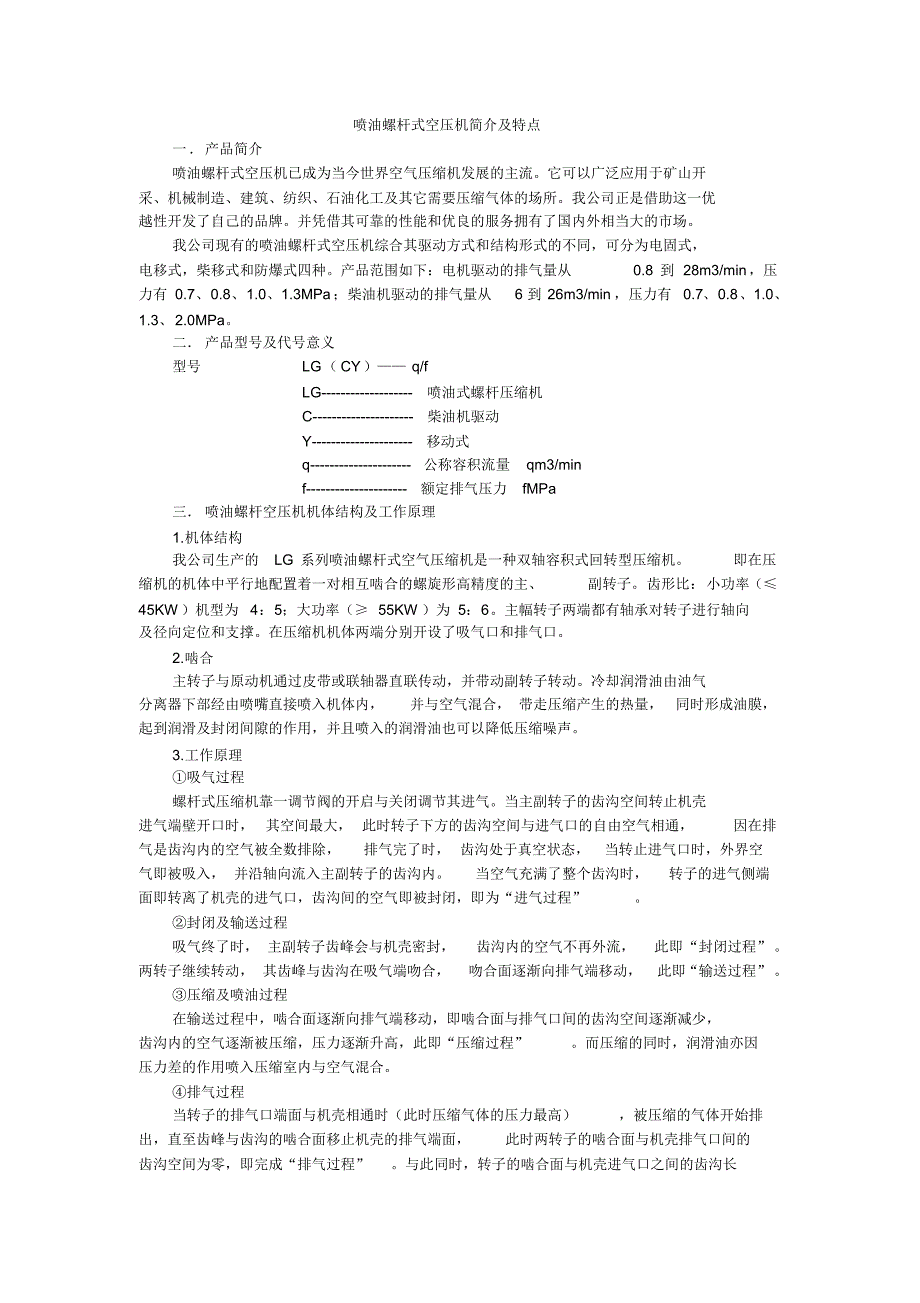

喷油螺杆式空压机简介及特点一．产品简介喷油螺杆式空压机已成为当今世界空气压缩机发展的主流它可以广泛应用于矿山开采、机械制造、建筑、纺织、石油化工及其它需要压缩气体的场所我公司正是借助这一优越性开发了自己的品牌并凭借其可靠的性能和优良的服务拥有了国内外相当大的市场我公司现有的喷油螺杆式空压机综合其驱动方式和结构形式的不同，可分为电固式，电移式，柴移式和防爆式四种产品范围如下：电机驱动的排气量从0.8 到 28m3/min，压力有 0.7、0.8、1.0、1.3MPa；柴油机驱动的排气量从6 到 26m3/min ，压力有0.7、0.8、1.0、1.3、2.0MPa二． 产品型号及代号意义型号LG（ CY）—— q/f LG-------------------喷油式螺杆压缩机C---------------------柴油机驱动Y---------------------移动式q---------------------公称容积流量qm3/min f---------------------额定排气压力fMPa 三． 喷油螺杆空压机机体结构及工作原理1.机体结构我公司生产的LG 系列喷油螺杆式空气压缩机是一种双轴容积式回转型压缩机。
即在压缩机的机体中平行地配置着一对相互啮合的螺旋形高精度的主、副转子齿形比：小功率（≤45KW ）机型为4：5；大功率（≥ 55KW ）为 5：6主幅转子两端都有轴承对转子进行轴向及径向定位和支撑在压缩机机体两端分别开设了吸气口和排气口2.啮合主转子与原动机通过皮带或联轴器直联传动，并带动副转子转动冷却润滑油由油气分离器下部经由喷嘴直接喷入机体内，并与空气混合， 带走压缩产生的热量，同时形成油膜，起到润滑及封闭间隙的作用，并且喷入的润滑油也可以降低压缩噪声3.工作原理①吸气过程螺杆式压缩机靠一调节阀的开启与关闭调节其进气当主副转子的齿沟空间转止机壳进气端壁开口时，其空间最大， 此时转子下方的齿沟空间与进气口的自由空气相通，因在排气是齿沟内的空气被全数排除，排气完了时， 齿沟处于真空状态，当转止进气口时，外界空气即被吸入， 并沿轴向流入主副转子的齿沟内当空气充满了整个齿沟时，转子的进气侧端面即转离了机壳的进气口，齿沟间的空气即被封闭，即为“进气过程”②封闭及输送过程吸气终了时， 主副转子齿峰会与机壳密封，齿沟内的空气不再外流，此即“封闭过程” 两转子继续转动， 其齿峰与齿沟在吸气端吻合，吻合面逐渐向排气端移动，此即“输送过程” 。
③压缩及喷油过程在输送过程中，啮合面逐渐向排气端移动，即啮合面与排气口间的齿沟空间逐渐减少，齿沟内的空气逐渐被压缩，压力逐渐升高，此即“压缩过程”而压缩的同时，润滑油亦因压力差的作用喷入压缩室内与空气混合④排气过程当转子的排气口端面与机壳相通时（此时压缩气体的压力最高），被压缩的气体开始排出，直至齿峰与齿沟的啮合面移止机壳的排气端面，此时两转子的啮合面与机壳排气口间的齿沟空间为零，即完成“排气过程”与此同时，转子的啮合面与机壳进气口之间的齿沟长度又达到最长，由此，开始一个新的压缩循环4.螺杆压缩机的优点：①可靠性高螺杆压缩机零部件少，没有易损件，因而它运转可靠，寿命长，大修间隔期可达4~8 万 h②操作维护方便操作人员不必经过长时间的专业培训，可实现无人值守运转③动力平衡性好螺杆压缩机没有不平衡惯性力，机器可以平稳地高速工作，可实现无基础运转，特别适合用作移动式压缩机，体积小，重量轻，占地面积少④适应性强螺杆压缩机具有强制输气的特点，排气量几乎不受排气压力的影响，在宽广的范围内能保持较高的效率⑤多相混输 螺杆压缩机的转子齿面间实际上留有间隙，因而能耐液体冲击，可压送含液气体、含粉尘气体、易聚合气体等。
螺杆式空压机的系统流程及各零部件功能一.空气流程1.气由空气滤清器滤去尘埃之后，经由进气阀进入主压缩室压缩，并与润滑油混合与油混合的压缩空气排至油气桶后，再经由油细分离器、压力维持阀及后冷却器之后送入使用系统中2.主气源通路上各组件功能说明A 空气滤清器空气滤清器为一干式纸质过滤器，过滤纸细孔度约为5μm左右其主要功能是滤除空气中的尘埃，避免螺杆转子过早磨损，油过滤器和油细分离器过早阻塞通常每工作 500 小时，应取下清除其表面的尘埃清除的方法是使用低压空气将尘埃由内向外吹除B 进气阀 进气阀为碟式进气阀，主要是通过进气阀内碟片的开启和关闭来进行空重负荷的控制；有两种控制方式，一种开关式，当压力到达高限设定值，关闭进气口，压力降到低限设定值，重新打开进气口全负荷工作另一种容调控制，进气阀门的碟片微闭配合比例阀进行容调控制，适应外部用气量，使压力稳定在一定范围内，压力未到容调压力，进气阀门的碟片全开，此时压缩机全负荷运转C 油气桶油气桶有油气分离和储油两种功能压缩后的油气混合物排至油气桶，在油气桶内旋转可以分离出大部分的润滑油；油气桶内存较多的润滑油，避免刚分离出来的热油立即参与下一个循环，有利于降低排气温度。
油气桶侧面装有油位指示计桶上有一加油孔，供加油用，静态润滑油的油位应在油位计上限与下限之间油气桶下方装有放油（水）球阀，应在每次运转前略微打开球阀，以排除油气桶内的凝结水（因水比油重，沉淀在下部）一旦有油流出，迅速关闭由于油气桶的宽大截面积，可使压缩空气流速减小，有利于油滴分离，起到初步除油的作用D 油细分离器“润滑油流程”中有详细说明，此略E 安全阀当油气桶内气体压力比额定排气压力高出1.1 倍时，安全阀即会自动起跳而泄压，使压力降至额定排气压力以下检查安全阀的方法是在压缩机满载工作时，轻拉安全阀上的泄气拉杆，若安全阀能向外排气，则视为正常F 最小压力阀位于油气捅上方油细分离器出口处，开启压力设定为0.45MPa 左右，最小压力阀主要有以下功能：a. 起动时优先建立起润滑油所需的循环压力，确保机器的润滑b. 油气桶气体压力超过0.4MPa 之后方行开启，可降低流过油细分离器的空气 流速，除确保油细分离效果之外，并可保护油细分离器免因压力差太大而受损c. 至回功能：当停机后油气桶内压力下降时，防止管路压缩空气回流G 后冷却器由最小压力阀流出的压缩空气，通至后冷却器。
后冷却器与油冷却器制成一体，其结构相同，皆为板翘式冷却风扇将冷空气抽入，吹过后冷却器翘板冷却后的压缩空气温度一般在环境温度+15℃ 以下二.润滑油流程1.润滑油流程说明油气桶内之压力，将油气桶内的润滑油压出，经油冷却器，油过滤器除去杂质颗粒，然后分成两路，一路从机体下端喷入压缩室，冷却压缩气体；另一路通到机体两端，润滑轴承组，而后各部分的润滑油再聚集于压缩室底部，由排气口排出与油混合的压缩空气排入油气桶后，绝大部分的油沉淀于油气桶的底部，其余的含油雾空气再经过油细分离器，进一步滤下剩余的油，并参与下一个循环2.喷油量的控制空压机所喷入的油除起润滑作用外，主要用于带走空气在压缩中所产生的热量，喷油量于出厂前已经由本公司技师设定好，因此请不要随意改变它3.油路主要部件功能说明A. 温控阀温控阀的主要功能是通过控制喷入机头的润滑油湿度来控制压缩机的排气温度，以避免空气中的水汽在油气桶内凝结而乳化润滑油刚开机时，润滑油温度低，温控阀关闭，冷油不经过冷却器而直接喷入机体内若油温升高到70℃以上，则温控阀逐渐打开至油冷却器的通路，至 76℃时全开， 此时油会全部经过油冷却器冷却后再喷入机体内。
某些机型不设温控阀，而是通过控制风扇电机的停转来控制油温的当排气温度上升至 85℃时，风扇开始运转；当排气温度低于75℃时，风扇自动停转，使温度保持在一定范围内B.油冷却器油冷却器与后冷却器做成一体C.油过滤器油过滤器是一种纸质过滤器，过滤精度在10μ~15μ 之间其功能是除去油中的杂质如金属微粒、灰尘、油之劣化物等，保护轴承及转子的正常运行若油过滤阻塞，则可能导致喷油量不足影响主机轴承使用寿命，机头排气温度升高（甚至停机）D.油细分离器油细分离器滤芯采用多层细密的特种纤维制成，压缩空气中所含雾状润滑油经过油细分离器后几乎可被完全滤去，油颗粒大小可控制在0.1μ m 以下，含油量则可小于3PPME.回油单向阀油细分离器滤下的残油集中于滤芯中央的小圆凹槽中，经回油管引至主机，避免已被分离的润滑油再随空气排出为防止主机压缩室内的油返流，在回油管后设置一个单向阀，如果机器运行中油耗突然增大，应检查单向阀的节流小孔是否堵塞三.气路控制部件A.加载电磁阀为两位两通常闭电磁阀通过电磁阀的得电和失电，控制气路的通、断状态，实现加载、卸载功能B. 放空阀 当卸载运行或停机时，此阀即打开，释放油气桶内的压力，使压缩机低负荷运转，或保证在无负载的情况下重新起动。
C. 反比例阀超过设定的调节压力才起作用，此时比例阀（即系统的排气压力）越高，输出的控制压力就越低而控制压力越低，通过气缸伸缩控制的进气卸荷阀碟片的开度就越小，压缩机的进气量也就越小，使压缩机的供气量与耗气量保持平衡，实现无级气量调节功能设定调节压力的方法是：向上提起反比例阀的黑色盖帽并旋转，顺时针旋转则压力增大，逆时针旋转则减小设定好后，压下盖帽，防止它因振动而自行旋转设定值一般应小于额定排气压力，若高于微电脑控制器设定的卸载压力，则只有空重车而无容调D. 传感器压力、温度传感器实现对各种参数的测量而实现压缩机加、减载、各种故障提示，必要时自动停机电动螺杆压缩机防雷问题的解决方案电动螺杆压缩机是针对室内使用条件设计的，建筑物内一般已有避雷措施如果将电动螺杆压缩机安装在室外，或在野外使用，应该注意防雷压缩机遭雷击损坏的途径有两个：1、压缩机直接遭受雷击；2、雷击造成的输电线路瞬间高电压进入压缩机电气系统后者发生的概率远远大于前者因此防止压缩机遭雷击损坏的主要措施就是隔离输电线路瞬间高电压为协助野外露天使用螺杆压缩机的用户，特别在矿山环境下使用螺杆压缩机的用户做好避雷措施，我公司可以提供三相电源避雷箱，该避雷箱可以用于防止通过输电线路给压缩机造成的雷击破坏。
三相电源避雷箱可以直接串接在空气开关与压缩机之间，同时按使用要求可靠接地即可，安装简单方便在野外为防止压缩机直接遭受雷击，用户可以自制避雷针，避雷针结构十分简单，方法是：将一根金属管一端埋入地下1～2 米，另一端削尖并高于压缩机顶部2 米以上，压缩机距离避雷针7 米范围内有雷电时，人不可接近或接触避雷针压缩机在使用现场可靠接地也是有效防止雷击破坏的必要措施三相电源避雷箱、自制避雷针和压缩机本身，安装时都必须可靠接地，一般要求地线对地电阻不大于10 欧姆防雷箱安装时必须切断电源，严禁带电操作接地线采用25 mm2 以上多股铜芯线防雷箱应定期检查其连线是否有松动安装三相电源避雷箱前请仔细阅读使用说明书。
