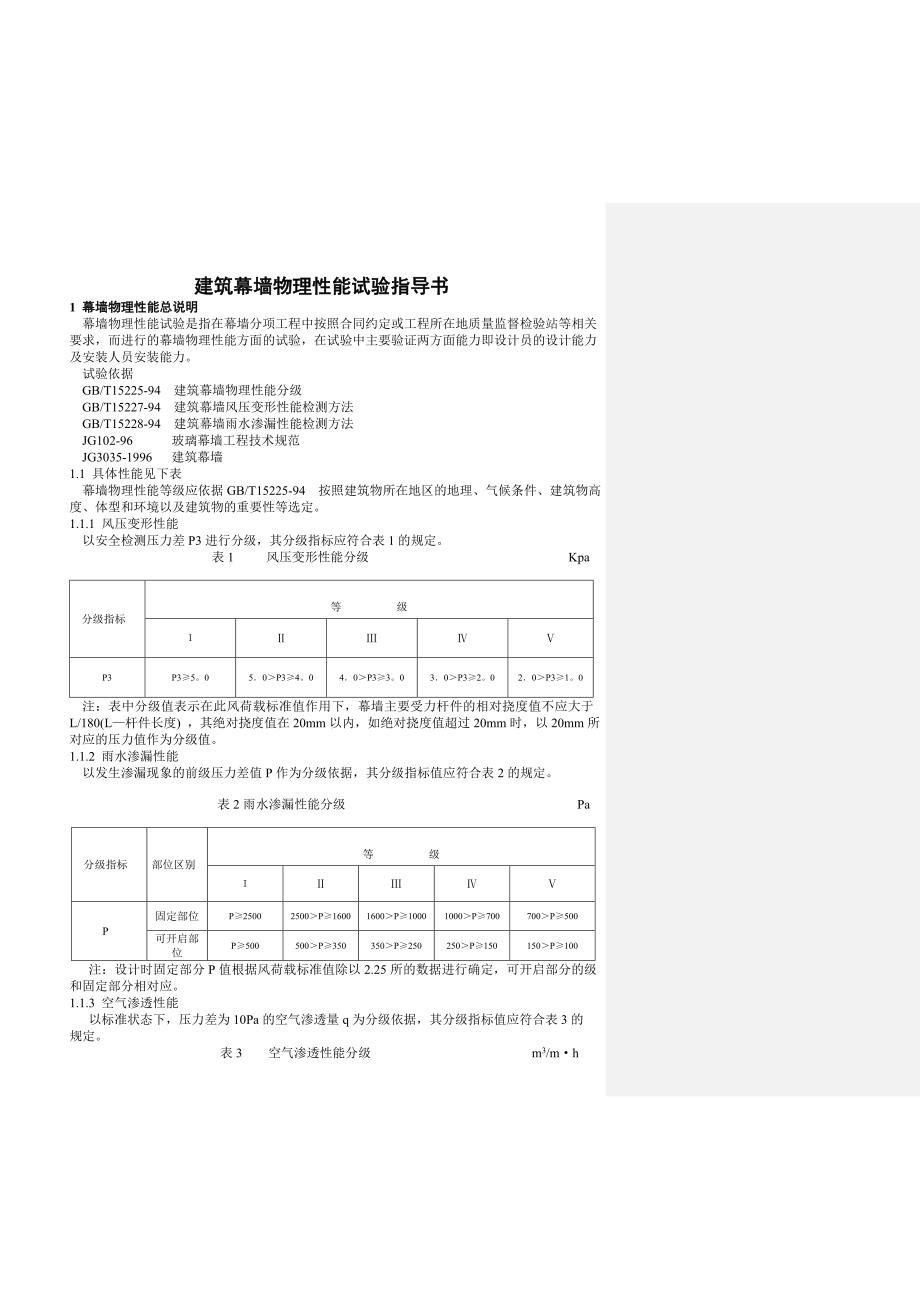

建筑幕墙物理性能试验指导书1 幕墙物理性能总说明 幕墙物理性能试验是指在幕墙分项工程中按照合同约定或工程所在地质量监督检验站等相关要求，而进行的幕墙物理性能方面的试验，在试验中主要验证两方面能力即设计员的设计能力及安装人员安装能力 试验依据 GB/T15225-94 建筑幕墙物理性能分级 GB/T15227-94 建筑幕墙风压变形性能检测方法 GB/T15228-94 建筑幕墙雨水渗漏性能检测方法 JG102-96 玻璃幕墙工程技术规范 JG3035-1996 建筑幕墙1.1 具体性能见下表 幕墙物理性能等级应依据GB/T15225-94 按照建筑物所在地区的地理、气候条件、建筑物高度、体型和环境以及建筑物的重要性等选定1.1.1 风压变形性能 以安全检测压力差P3进行分级，其分级指标应符合表1的规定 表1 风压变形性能分级 Kpa分级指标等 级ΙⅡⅢⅣⅤP3P3≥505．0＞P3≥404．0＞P3≥303．0＞P3≥2。
02．0＞P3≥10 注：表中分级值表示在此风荷载标准值作用下，幕墙主要受力杆件的相对挠度值不应大于L/180(L—杆件长度) ，其绝对挠度值在20mm以内，如绝对挠度值超过20mm时，以20mm所对应的压力值作为分级值1.1.2 雨水渗漏性能 以发生渗漏现象的前级压力差值P作为分级依据，其分级指标值应符合表2的规定 表2雨水渗漏性能分级 Pa分级指标部位区别等 级ΙⅡⅢⅣⅤP固定部位P≥25002500＞P≥16001600＞P≥10001000＞P≥700700＞P≥500可开启部位P≥500500＞P≥350350＞P≥250250＞P≥150150＞P≥100 注：设计时固定部分P值根据风荷载标准值除以2.25所的数据进行确定，可开启部分的级和固定部分相对应1.1.3 空气渗透性能 以标准状态下，压力差为10Pa的空气渗透量q为分级依据，其分级指标值应符合表3的规定 表3 空气渗透性能分级 m3/m·h分级指标部位区别等 级ΙⅡⅢⅣⅤq固定部位q≤ 0.010.01＜q≤0.050.05＜q≤ 0.100.10＜q≤ 0.200.20＜q≤0.50可开启部位q≤ 0.50.5＜q≤ 1.51.5＜q≤ 2.52.5＜q≤4.04.0＜q≤ 6.01.1.4 保温性能 以传热系数K进行分级，其分级指标值应符合表4的规定。
表4 保温性能分级 W/m2KPage: 2Page: 2分级指标等 级ΙⅡⅢⅣKK≤0.70.7＜K≤1.251.25＜K≤2.02.0＜K≤3.3 注： 表中K为幕墙中固定部分和可开启部分各占面积的加权平均值1.1.5 隔声性能 以空气计权隔声量RW进行分级，其分级指标应符合表5的规定 表5 隔声性能分级 dB分级指标等 级ΙⅡⅢⅣRWRW≥4040＞RW≥3535＞RW≥3030＞RW≥25 注：按不同构造单元分类进行隔声量测量，然后通过传声量的计算求得整体幕墙的隔声量值1.1.6 平面内变形性能 以建筑物层间相对位移植γ表示要求幕墙在该相对位移范围内不受损坏，其分级指标值应符合表6的规定 表6 平面内变形性能级 分级指标等 级ΙⅡⅢⅣⅤγγ≥1/1001/100＞γ≥1/1501/150＞γ≥1/2001/200＞γ≥1/3001/300＞γ≥1/400 注： 表中γ=Δ/h，式中Δ为层间位移量，h为层高。
2 幕墙试验件设计，制作，安装，试验2.1 设计： 注意事项：设计员应与拟承担幕墙试验的实验室人员取得联系，将试验室对试验件的详细规定及试验时间安排做以了解，并结合提出试验方（甲方、监理等方面）的具体意见如：幕墙结构形式或某一方特定部位，进行详细设计，分格图、节点图应经设计院签字认定2.1.1 必保事项： a) 设计员提供幕墙设计计算书一套,并填写试验委托书； b) 在分格图中标出承重梁具体位标高； c) 结点图包括：试验件与试验洞口边界节点(横，竖); 试件内部节点(横，竖) ；开启扇节点(横，竖)；d) 设计说明及技术交底、安装说明；e) 试验件加工图纸:细目、定额表； f) 设计员所提材料应与工程用料一致,如有需替代材料应经相关人员认定后方可替代； g) 试验件宽度至少由包括三个垂直承力杆件组成，其中至少包括一个杆件承 受设计负荷，试验件至少包括一个层高体系，并在垂直方向要有两处以上和承重梁连接试验件安装和受力状况应尽可能和实际工程相符2.1.2 制作： a) 生产部门应设专人明确设计员设计意图，保证设计工艺要求； b) 开启扇材料应挑选铝型材,用无扭曲型材加工.； c) 镶嵌板块、五金配件安装位置准确,固定可靠； d) 镶嵌板块内部注胶必须仔细认真，保证板块无渗漏； e) 试验件组成构件均为质检部检验合格产品。
2.1.3安装： a) 安装人员自带安装工具； b) 对试验洞口进行精确测量； c) 项目经理带领安装人员，认真检查构件与工程用料是否相符，如不符应与设计员沟通； d) 试验件安装前安装人员应明确设计意图安装工艺及安装顺序； e) 试验件的安装，镶嵌体应符合设计要求，不得加设任何其它设施五金件连接可靠，开启扇开关顺畅，锁紧机构状况良好； f) 注胶过程应严格按照现场注胶工艺执行，胶缝受力形式合理； g) 开启扇边框、开启扇对角为重点注胶部位； h) 注胶后必须短时间内刮压胶缝； i）注胶时尽量不留接缝2.1.4 试验： a) 试验前应由设计员，项目经理共同检查胶缝固化是否良好，如良好，方可通知试验试人员开始检测； b) 设计员，项目经理跟踪试验全过程以便及时解决试验中出现问题； c) 掌握试验结果（试验中出现问题可以与试验室人员协商解决）3 各地区幕墙试验室情况介绍3.1北京物理所 a) 名称: 国家建筑工程质量监督检验中心建筑幕墙门窗质部 地址: 北京市车公庄大街19号 (物理所内) 联系人: 李萍 : 010-68393597； b）目前开展试验项目： a 空气滲透性 b风压变形性 c雨水渗漏性 d平面内变形性 e保温性 f隔声性 c）试验洞口形式: 形式1 洞口尺寸：3000（宽）×4500（高）×180（厚）mm层间高可调，层间高小于4100mm 说明：受验方负责洞口的封堵工作，试验洞口提供三根承重梁, 形式见附图，其他要求 见附后资料。
d）试验费标准: 空气滲透性、风压变形性、雨水渗漏性、平面内变形性 ,每种性能6000元 占台费1000元/天 保温性3500元 隔声性2500元 形式2 洞口尺寸：4960（宽）×10960（高）mm 说明：受验方负责洞口的封堵工作，试验洞口提供多根横梁, 形式见附图， 层间高可调，洞口尺寸竖向可调，调节时以100mm为模数其它洞口细部尺寸见附 图 e）试验费标准: 空气滲透性、风压变形性、雨水渗漏性三种性能共40000元 平面内变形性 15000元 占台费1500元/天 保温性3500元 隔声性2500元 检验委托书及检验须知见附录一、二 附录一 国家建筑工程质量监督检验中心 建筑幕墙门窗质检部 幕墙检验委托书样品名称： 委托单位： 生产单位： 工程名称： 商标： 通讯地址： 邮编： 企业性质： 隶 属 关 系： 联系： 电报挂号或： 联 系 人： 职 务： 北京联系地址： 北京联系： 委托单位盖章 委托日期： 年 月 日质检部地址：北京西城区西直门外车公庄大街19号 （物理所内）联系：68393597 电报挂号：北京0461邮政编码：100044 传 真 号：68393586开户银行：北京工商行四道口分理处 账 号：493-249012-46收款单位：中国建筑科学研究院建筑物理研究所注意事项。
