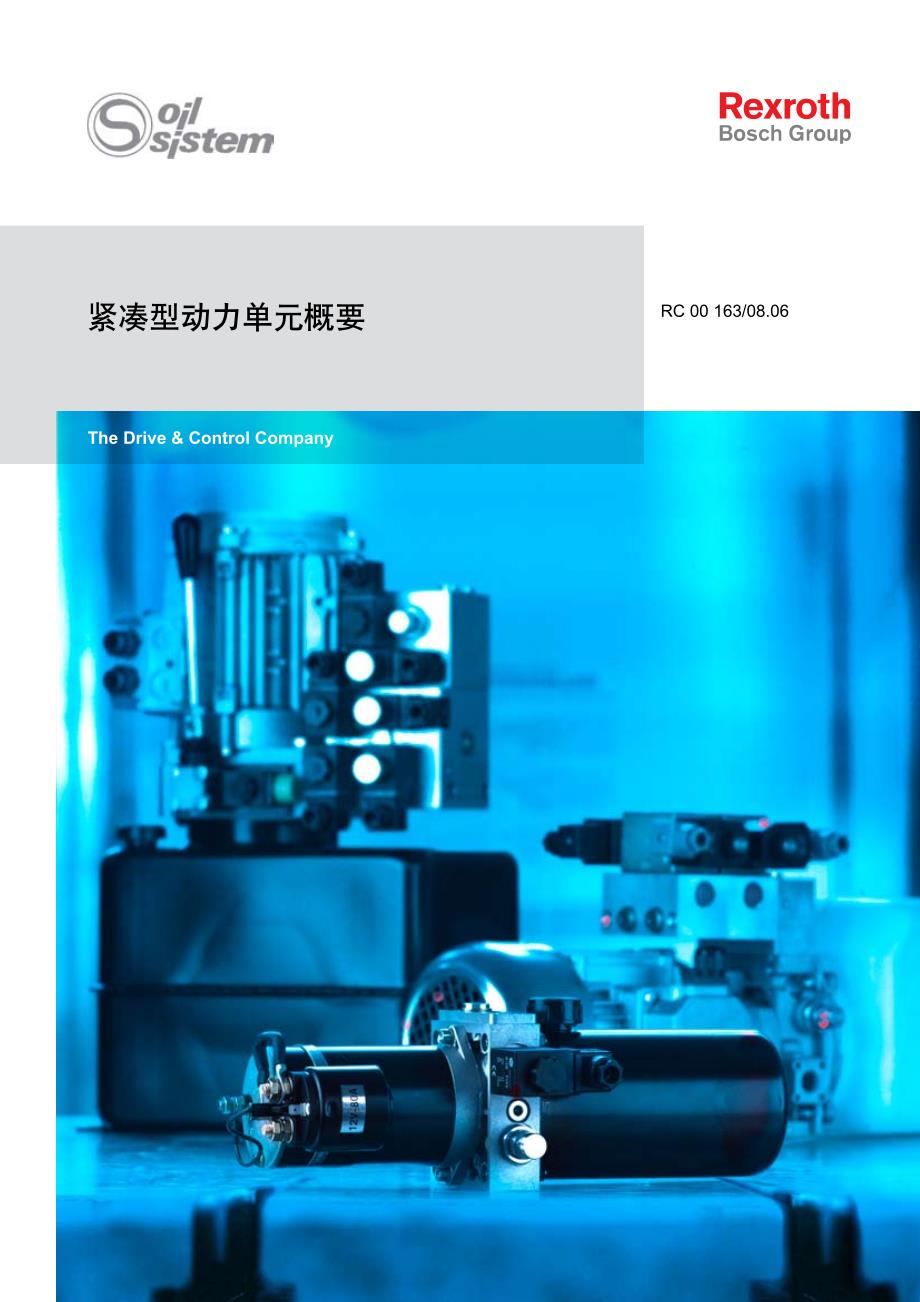

紧凑型动力单元概要 RC 00 163/08.06 The Drive & Control Company 博世力士乐丨动力单元 集成式动力单元系统 用标准的元件能够组成6类动力单元：ME，K，KE，KS，ZL和IM 根据客户要求可进一步用户化设计 接线盒 中心油路块 外啮合齿轮泵 支撑板 油箱 叠加式集成块 方向阀 液压回路示意图 1.外部集成块 .带插装阀的中心油路块 -溢流阀 -/电磁阀 -流量阀 3.外啮合齿轮泵 4.电机 5.油箱 5 4 3 M 1 联轴器 吸油过滤器 吸油管 油箱配套件 插装阀 联结盘 回油管 直流电机 继电器 交流电机 3 应用 推垛车汽车尾板汽车举升机登车桥 残疾人轮椅举升机随车吊家用电梯高空作业平台 剥胎机升降平台倾翻车起重机 游艇舷梯压机加工工具食品机械 动力单元适用于工业和行走机械，最高工作压力300bar （4350psi） 由于动力单元运用了集成式设计，它们可用于事实上 不受限制的用户化场合动力单元原理能用在：堆垛力和仓储设备、登车设备、汽保设备、升降机械、起重机、加工工具 等 4博世力士乐丨动力单元 产品分类 ME 直流和交流电机 直流1/4V最大功率00W 单相或三相交流最大功率1100W(1.5匹) 最高压力50bar(365psi) 泵的最大排量1.5cc 1500rpm时最大流量.5l/min 最小的外形尺寸 K 直流和交流电机 直流1/4V最大功率3000W 单相或三相交流最大功率4000W(5.5匹) 最高压力300bar(4350psi) 泵的最大排量9.9cc 1500rpm时最大流量14.8l/min 标准应用 KE 复杂回路，交流电机法兰联接 节省空间 3/4''-16UNF用于装电磁阀芯 压力表接口1/8'' 集成式接口 可选择双向泵 更多的油腔实现复杂回路 3/4''-16UNF用于装电磁阀芯 集成式接口 可装1.5cc手动泵或者手动阀 可选项： 启动阀 3/4''-16UNF或7/8''-14UNF用 于装四通电磁阀 交流电机法兰直接联接实现 紧凑的安装类型 ● ● ● ● ● ● ● ● 直流和交流电机 直流1/4V最大功率3000W 单相或三相交流最大功率4000W(5.5匹) 最高压力300bar(4350psi) 泵的最大排量9.9cc 1500rpm时最大流量14.8l/min ● ● ● ● ● ● ● ● ● 经销商的理想选择 3/4''-16UNF用于装电磁阀芯 压力表接口1/4'' 集成式接口 可装1.5cc手动泵或者手动阀 可选项： 双向泵 双泵 弹性联接 ● ● ● ● ● ● ● ● ● ● ● ● ● ● 5 KS 直流和交流电机 直流1/4V最大功率3000W 单相或三相交流最大功率4000W(5.5匹) 最高压力300bar(4350psi) 泵的最大排量9.9cc 1500rpm时最大流量14.8l/min 为升降应用而设计 ZL 工业应用 IM 交流电机 单相或三相交流最大功率500W(7匹) 最高压力300bar(4350psi) 泵的最大排量.8cc 1500rpm时最大流量34.l/min 电机浸入油液 ● ● ● ● 交流电机 单相或三相交流最大功率7500W(10匹) 最高压力300bar(4350psi) 泵的最大排量.8cc 1500rpm时最大流量51.7l/min ● ● ● ● ● ● ● ● 叉车和堆垛车是它的标准应 用 3/4''-16UNF用于装电磁阀芯 辅助压力油口 流量控制阀 可选项： 自动卸荷阀 比例阀 大功率交流电机 泵和电机用最小的管路安装 集成式接口 弹性联接 ● ● ● ● ● ● ● ● ● ● 电机浸入油液从而降低噪 音，节省空间 集成式接口 可选项： 双向泵 双泵 ● ● ● ● 6博世力士乐丨动力单元 ME | 最小的外形尺寸 主要特征： 直流电机在间隙式工作周期(S3)最大功率.kw 单相或三相交流电机，两极或四极在连续工作周期(S1)最 大功率1.1kw 外啮合齿轮泵最大排量1.5cc 最高压力50bar(365psi) 节省空间 中心油路块上3/4''-16UNF用于装电磁阀芯 压力表接口1/8''BSPP 集成式接口 可选项: 双向泵 集成块 在中心油路块上叠加集成块 能够实现更复杂的回路。
所有集成块的安装孔和P- T口都一样 请参考集成块的样本以了解 详细的回路 实例：1个集成块给单作用油缸供 油，个带4/3电磁阀的集成块给双 作用油缸供油 M ● ● ● ● ● ● ● ● ● 7 液压回路 M52/M53 标准回路 M55/M57 带压力表接口的标准回路 双向泵 PT PT M PT PTM P T PT M STF VE-NC VE-NC STF MC TM TPR TPR AB M54 四通阀 M58 带压力表接口的四通回路 AB STF V4-P AB STF V4-P M 注意： M5/M55 不带集成块，较小的尺寸 M53/M57 带集成块 M54/M58 带四通阀的集成块不可用 四通阀可用不同的机能符号表示 请参考样本了解详细的机能符号 AB STF V4-3P M AB STF V4-3P 以下几种普通的回路用中心油路块就能够实现，请注意名称和中心油路块油腔的对应，确定一种回路图例如：M54表示 ME型中心油路块，带溢流阀，单向阀，流量阀和四通阀的油腔，用户可根据需要安装阀或是接头 PT STF VE-NA PTT1 TS 8博世力士乐丨动力单元 K | 为标准应用而设计 M 主要特征： 直流电机在间隙式工作周期(S3)最大功率.kw 单相或三相交流电机，两极或四极在连续工作周期(S1)最 大功率4.0kw 外啮合齿轮泵最大排量9.9cc 最高压力300bar(4350psi) 经销商的理想选择 中心油路块上3/4''-16UNF用于装电磁阀芯 压力表接口1/4''BSPP 集成式接口 中心油路块上可装1.5cc手动泵 可选项: 双向泵 带一根或两根压力管的双泵 弹性联接能够保证动力单元在一些恶劣的情况下得到 最佳的工作状态和较低的噪音。
● ● ● ● ● ● ● ● ● ● ● ● 集成块 在中心油路块上叠加集成块 能够实现更复杂的回路 所有集成块的安装孔和P- T口都一样 请参考集成块的样本以了解 详细的回路 实例：带DIN4340-NG6 ISO/CETOP3 阀的集成块 9 液压回路： A1 基本回路 A12/A16 标准回路 A14 流量调节阀双向泵双泵 PTPT M PT P T P T P T M P T P T M STFST6CP VE-NC VE-NC VE-NC STF MC PMC1 TM TPR TPR ABP1 P VM1 VM M1 PT MHL VMH VML 注意 A1 1系列泵 A16 05系列泵 以下几种普通的回路用中心油路就能实现，请注意名称和中心油路块油腔的对应,确定一种回路图例如A1表示K型中心 油路块，带溢流阀，单向阀，流量阀和/插装阀的油腔，用户可根据需要安装阀或是接头 P T STF VE-NA P T T1 TS 10博世力士乐丨动力单元 KE丨复杂回路，交流电机法兰联接 M 主要特征： 直流电机在间隙式工作周期(S3)最大功率3.0kw 单相或三相交流电机，两极或四极在连续工作周期(S1)最 大功率4.0kw 外啮合齿轮泵最大排量9.9cc 最高压力300bar(4350psi) 经销商的理想选择 中心油路块上3/4''-16UNF用于装电磁阀芯 集成式接口 中心油路块上可装1.5cc的手动泵 可选项: 单相交流电机的启动阀 中心油路块上用于安装四通电磁阀芯的3/4''-16UNF 或7/8''-14UNF 交流电机法兰联接实现紧凑的安装类型 ● ● ● ● ● ● ● ● ● ● ● 集成块 在中心油路块上叠加集成块 能够实现更复杂的回路。
所有集成块的安装孔和P- T口都一样 请参考集成块的样本以了解 详细的回路 实例：带溢流阀和DIN4340-NG6 ISO/CETOP3 阀的集成块 11 液压回路 M02 标准回路M03 可调式流量阀 M04 复杂回路，集成式接口 M05 复杂回路 M09 启动阀，集成式接口 M15/M16 三通阀 M19 启动阀 M21/M25 四通阀 P T VE-NC STF TM PT P T VE-NA PT ST6CP VE-NC PT STF VE-NC PMC1 STF MC TM VE-NCVE-NC STF STF PTPTM P P1 ST6CP VE-NC PMC1 P P1 TS MCR TABT STF VE-NC V3-DT ABT TM V3-DT M PT STF START-UP PT STF START-UP TC P1 PT P1 VE-NCVE-NC STF START-UP PMC1 ATB STF V4-3P TM M ATB STF V4-P PMC1 注意 M15表示T，A和B在同一面 M16表示T，B在同一面，但是A旋转90° M1表示3/4''-16UNF油腔 M5表示7/8''-14UNF油腔 四通阀可用不同的机能符号表示 请参考样本了解详细的机能符号 以下几种普通的动力单元用中心油路就能实现，请注意名称和中心油路块油腔的对应，确定一种回路图。
例如MO表示 KE型中心油路块，带溢流阀，单向阀，流量阀和/阀的油腔，用户可根据需要安装阀或是接头 1博世力士乐丨动力单元 KS/为升降应用而设计 液压回路： KS00 标准回路 PDr P1 VPR STF PDr P1 VMS KS02 先导卸荷阀 以下几种普通的回路用中心油路就能实现，请注意名称和中心油路油腔的对应，确定一种回路图例如KS00表示KS型中 心油路块，带溢流阀，单向阀、流量阀和/插装阀的油腔，用户可根据需要安装阀或是接头 PDr P1 VE-NC STF 主要特征： 直流电机在间隙式工作周期(S3)最大功率3.0kw 单相或三相交流电机，两极或四极在连续工作周期(S1)最 大功率4.0kw 外啮合齿轮泵最大排量9.9cc 最高压力300bar(4350psi) 叉车和堆垛车是它的标准应用 中心油路块上3/4''-16UNF用于装电磁阀芯 可选项: 比例方向阀 先导卸荷阀 ● ● ● ● ● ● ● ● 13 ZL/工业应用 实例：带插装阀和手动泵的集成块 液压回路： 以下几种普通的回路用中心油路就能实现 01 标准回路 PTT1 02 PTT1 PT T1 04 主要特征： 单相或三相交流电机，两极或四极在连续工作周期(S1)最 大功率7.5kw 外啮合齿轮泵最大排量.8cc 最高压力300bar(4350psi) 大功率交流电机 泵和电机固定在中心油路块上 弹性联接 集成式接口 集成块 在中心油路块上叠加集成块 能够实现更复杂的回路。
所有集成块的安装孔和P- T口都一样 请参考集成块的样本以了解 详细的回路 ● ● ● ● ● ● ● 14博世力士乐丨动力单元 IM/电机浸入油液 实例：带DIN4340-NG6 ISO/CETOP3 阀的集成块 1 M 01 标准回路02 双向泵 PTPT T1 M M 液压回路： 以下几种普通的回路用中心油路就能实现 主要特征： 单相或三相交流电机，两极或四极在连续工作周期(S1)最 大功率5.kw 外啮合齿轮泵最大排量.8cc 最高压力300bar(4350psi) 交流电机浸入油液以降低噪音，节省空间 集成式接口 可选项： 双向泵 双泵 ● ● ● ● ● ● ● 集成块 在中心油路块上叠加集成块 能够实现更复杂的回路 所有集成块的安装孔和P- T口都一样 请参考。
