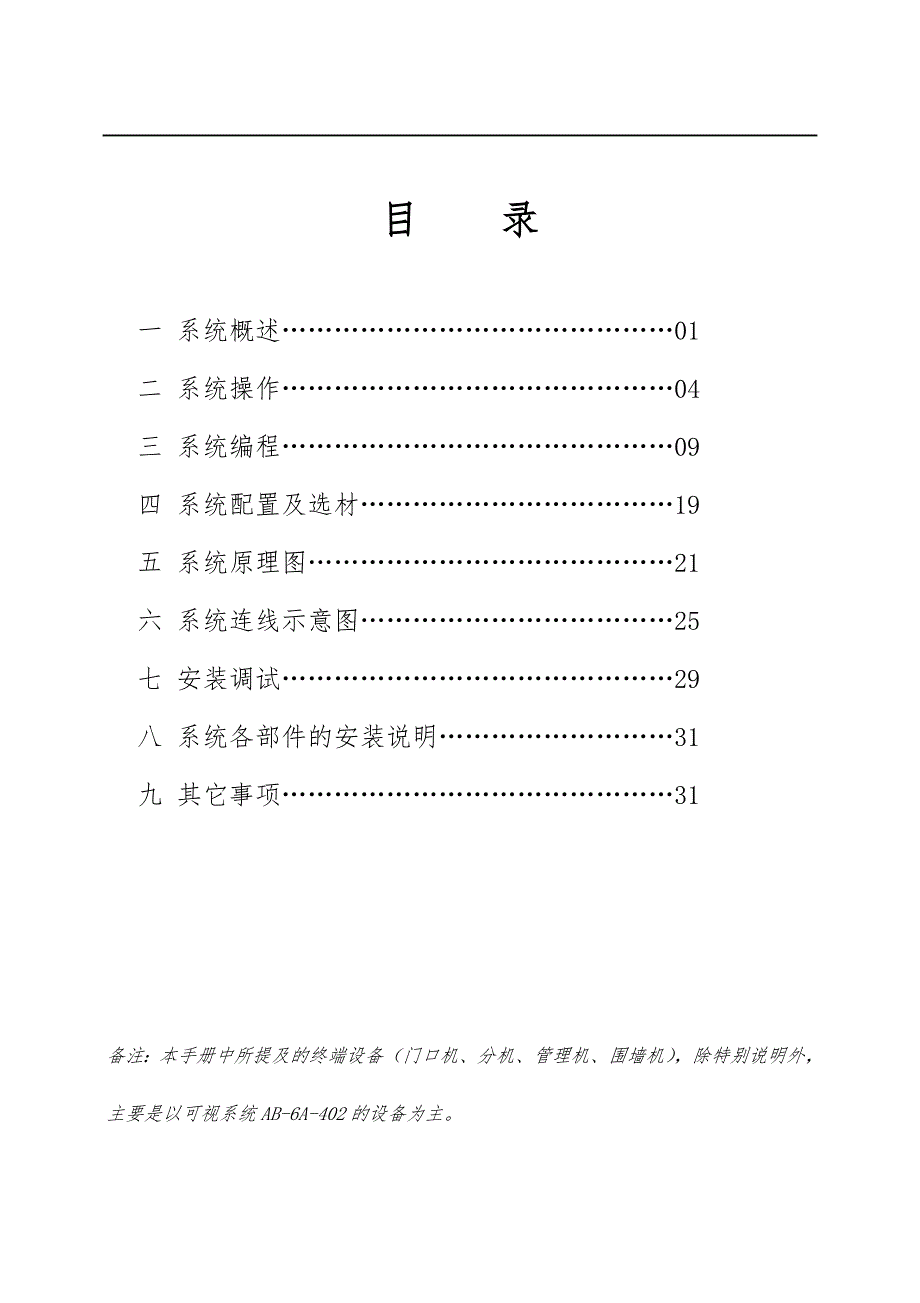

目 录一 系统概述………………………………………01二 系统操作………………………………………04三 系统编程………………………………………09四 系统配置及选材………………………………19五 系统原理图……………………………………21六 系统连线示意图………………………………25七 安装调试………………………………………29八 系统各部件的安装说明………………………31九 其它事项………………………………………31备注：本手册中所提及的终端设备（门口机、分机、管理机、围墙机），除特别说明外，主要是以可视系统AB-6A-402的设备为主一、系统概述AB-6A-402楼宇对讲系统是采用单片机微电脑控制技术，数位总线传输技术而设计的小区联网可视对讲系统系统数据传输距离可达5000米（需加中继器），防雷抗干扰，可实现大型小区的系统联网AB-6A-401楼宇对讲系统是非可视系统，除无视频外，其余性能与AB-6A-402系统相同两种系统主要适用于高楼大厦房型整个系统由门口主机(带联网功能)、室内分机、信号隔离器、主机电源、管理中心、管理中心电源、多门选择器、围墙机、信号中继器以及联网信号切换器等设备构成。
见下表）产品名称产品型号主要功能特点门口主机AB-402D高亮度键盘背景灯；最大容量可达999999户；6位数码显示各种提示信息；彩色/黑白CCD摄像头，具有红外夜视功能；超强联网功能，同所有联网型主机联网；密码开锁，感应卡开锁，遥控开锁；兼容非可视分机室内分机AB-402M4寸CRT显象管/4寸、5寸、5.6寸彩色液晶屏；与管理中心双向对讲，可遥控开锁，监视门口机；紧急求助功能信号隔离器AB-402A/B抗干扰性强，户户故障隔离，带视频分配适用于每层2、4、6、8户402A为非免提隔离器402B为免提隔离器信号隔离器AB-401A/B非可视隔离器其它与AB-402A/B相同主机电源UPS-DP门口主机电源，带后备电池，DC12V输出隔离器电源UPS-P可供电8台AB-402A/B，室内分机由402A提供电源；DC18V输出，配有备用电池管理中心AB-602C可呼叫小区内任一用户分机，并进行双向对讲；自动识别门口主机、用户分机呼叫，发出不同的振铃声；自动显示报警信息：楼号、层号、房号，醒目报警信号灯提示；按FIFO原则自动记录最新32组报警信息；管理9999个单元门口机，连接99个管理中心。
管理中心电源AB-UPS-CPDC18V输出，带后备电池 多门选择器AB-602DS视频矩阵切换功能，四进四出 围墙机AB-402WD可呼叫小区内任一用户分机其他功能同AB-402D信号中继器AB-602SR扩展小区联网功能，实现信号中继；双向数据解码、纠错；联网信号线长度每超过600米时配置一台联网信号切换器AB-602VAP8分支，带视频分配及信号中继功能主要应用于联网主干线信号切换◇ 编码门口主机AB-402D长×宽×厚(mm)外形尺寸：316×136×56开孔尺寸：280×114×34◇ 可视室内分机 长×宽×厚(mm) 外形尺寸：220×205×65（AB-402M） 235×188×50（AB-402MQ）◇ 信号隔离器（AB-402A，AB-402B）长×宽×厚(mm)外形尺寸：85×85×37 ◇ 主机电源/隔离器电源/管理中心电源（UPS-DP/UPS-P/UPS-CP）长×宽×厚(mm) 外形尺寸：190×180×73◇ 管理中心（AB-602C）长×宽×厚(mm)外形尺寸：240×267×65 二、系统操作（一）门口机（402D）与用户分机通话1.来访者键入用户分机号码，若号码正确，则门口机发出悦耳的回铃声，呼叫开始。
若号码错误或该分机不存在，则经过短暂等待后，门口机将显示“Err”，然后返回至待机状态2.若呼叫有效，分机发出悦耳的振铃声，同时来访者的影像亦将出现在可视分机的显示屏上此时用户摘机，可与来访者通话3.在通话中，用户可按开锁键，打开相应门的电控锁并结束通话4.在呼叫或通话过程中，门口机上的“*”键被按下，则门口机当前的呼叫或通话被取消，返回到待机状态5.若呼叫时间超过25秒，用户仍未摘机，系统放弃本次呼叫，返回到待机状态6.当通话时间超过45秒，系统自动切断通话7.以下情况，门口机处于忙状态：当管理中心与用户分机通话时，门口机显示屏显示“busy”当分机监视门口机时，门口机显示屏显示“MONI”二）门口机呼叫管理中心 在待机状态下，按下门口机键盘上的“*”键：1.若管理中心忙，则门口机显示“busy”并返回至待机状态2.若管理中心不忙，门口机将显示“CENr”，并打开CCD送出视频信号，同时发出回铃声；管理中心振铃，显示门口机的编号“d ****”，并显示该门口机影像此时，值班人员可摘机，即可与门口机进行通话，通话限时为45秒3.在呼叫或通话中，若门口机的“*”键被按下，则放弃本次呼叫。
4.通话状态下按下管理中心的开锁键，则相应门的电控锁将被打开， 同时管理中心会发出一声“嘀”的开锁确认音，门口机显示“oPEn”，并发出一声“嘀”三）密码开锁和刷卡开锁1.32组公共密码开锁门口机待机状态，按“#”键，门口机将显示“No”，再按“#”键，门口机显示“----”，此时，输入任意一组公共密码，若密码正确，门口机开启电控锁，同时显示“oPEn”否则回到待机状态2.刷卡开锁功能将已在门口机中注册的ID卡距离门口机读卡头正上方5cm内的位置，以每秒低于30cm的速度平行晃过，即可开锁注意：在管理中心与用户分机通话或分机监视门口机时，不影响门口机的刷卡开锁功能四）用户分机呼叫管理中心在摘机状态下按分机的呼叫键，开始呼叫管理中心1.若系统处于忙状态，分机会发出听到3声“嘀”，并返回至待机状态2.若系统处空闲状态，则分机从听筒中可听到回铃声，此时：a.若分机挂机，则放弃呼叫b.若管理中心摘机则进入通话操作c.若25秒后管理中心仍未摘机，则系统自动切断，放弃本次呼叫3.紧急报警功能：挂机状态按下呼叫键超过2秒，可实现紧急报警五）可视分机监视门口机在挂机状态下按分机的监视键，就能监视门口机。
监视过程中再一次按监视键，则关闭CRT结束监视若在监视的状态下按下开锁键，可开启大门电控锁并关闭CRT结束监视六）防拆功能（可选）如果门口主机面盖被打开，门口主机立即向管理中心发送报警信号，管理中心发出声光报警信号 管理中心按报警查询键，LED屏显示“op xxx”,其中“xxx”代表门口主机的地址号码按报警查询键，LED屏显示“A-----”七）门磁信号检测功能（可选） 如果主机所连接的大门，打开时间超过120秒，则主机向管理中心发送报警信号，管理中心发出声光报警信号 管理中心按报警查询键，LED屏显示“op xxx”,其中“xxx”代表门口主机的地址号码按报警查询键，LED屏显示“-A----” 门磁信号输入连接说明：门打开：门磁信号NC与地线断路门关闭：门磁信号NC与地线短路（八）管理中心操作说明1.管理中心呼叫用户分机管理中心可通过键盘输入门口机号和分机号或“呼叫查询+速拨”的方式呼叫任何一个用户分机A.在待机状态下摘机，摘机指示灯亮，此时，可依次输入门号、户号后，再按“#”键，发送呼叫号码（也可在挂机状态下输入门号、户号后提起手柄，自动发送呼叫号码）。
若该号码正确，则被呼叫分机开始振铃，管理中心发出回铃声，等待分机摘机，分机在规定时间内（25秒）摘机，即可进入通话状态在输入数字过程中，按“*”键或挂机将回到待机状态B.快速拨号在查阅过程中，可按“速拨”键，快速拨出当前显示的用户分机号码2.管理中心之间通话A.在待机状态下摘机，摘机指示灯亮，此时按“#”键，管理中心的LED上显示“CENr”， 输入两位管理中心号码，再按“#”键，发送呼叫指令（也可在挂机状态下按“#”键，管理中心的LED上显示“CENr”，输入两位管理中心号码后提起手柄，自动发送呼叫指令），可呼叫另一台管理中心，若该台管理中心摘机，相互间可进行通话B.主管理中心的号码为“00”，副管理中心的号码为除“00”外的其它两位数3.监视门口机A.输入门口机编号（最大4位），按监视键在监视过程中，再按一次监视键或“*”键，即可取消监视B.每次监视时间为25秒，监视过程中门口主机有任意键按下将结束监视C.若要监视的门口机被占用则显示“busy”D.若输入门口机编号后，25秒仍未按“监视”键，自动转入待机状态4.查询报警信息待机状态下，按报警查询键，管理机将依次显示报警房号、警型警型显示中的6个数码管从左至右依次显示延时防区1、延时防区2、延时防区3、延时防区4、紧急按钮、24小时防区。
A”表示报警，“E”表示布防、“d”表示撤防5.管理中心提示信息A.电源指示灯：指示电源通/断状态B.报警/摘机指示灯：亮表示摘机,待机状态下表示报警信息C.显示“busy”：表示被监视或被呼叫之分机所或门口机被占用D.显示“d****” 表示****号门口机呼叫管理中心E.显示“oPEn” 表示已开启门口机的电控锁F.显示“Err”a.输入号码错误或线路故障b.操作被中断或被叫方无回应G.显示“OP***”表示门口机警情H.提示音 a.有效按键确认 - “嘀”声 b.上电复位提示 - 长“嘀”声c.开锁正确提示 - 长“嘀”声（七）围墙机操作说明（请参考门口机操作说明）1.围墙机呼叫分机时，需输入分机所在的门号和分机号码，其它与门口机一样2.围墙机呼叫管理中心与门口机一样3.围墙机也可刷卡开锁和公共密码开锁三、系统编程● 门口主机（AB-402D）编程（一）门口机设置菜单：1 - 系统配置 SYST1.本机号码2.显示长度3.显示模式4.主副配置2 - 密码管理 PSW1.工程密码2.公共密码3.密码复位3 - IC卡管理 CARD1.卡号注册2.刷卡注册3.删除卡号4.查询卡号5.删除全部4 - 系统设置 SETN1.设置分机2.设隔离器① 设置端口号码② 保留③ 删除端口号码3.设信息器① 设置端口号码② 查询端口号码③ 删除端口号码4.铃声选择（可选）① 普通模式② 录音模式（二）门口机编程操作：按住“0”键3秒，主机显示“PW0”，输入6位超级密码或工程密码（初始密码为000000），主机显示“MEnU”。
在“MenU”状态下可进行以下分菜单的编程设置：（一般情况下，“*”为退出键，“#”键为确认键）1 - 按“1”键进入系统配置菜单，主机显示“SYST”，进行如下设置：1.本机号码按“1”键门口机显示“d ****”，输入1~4。
