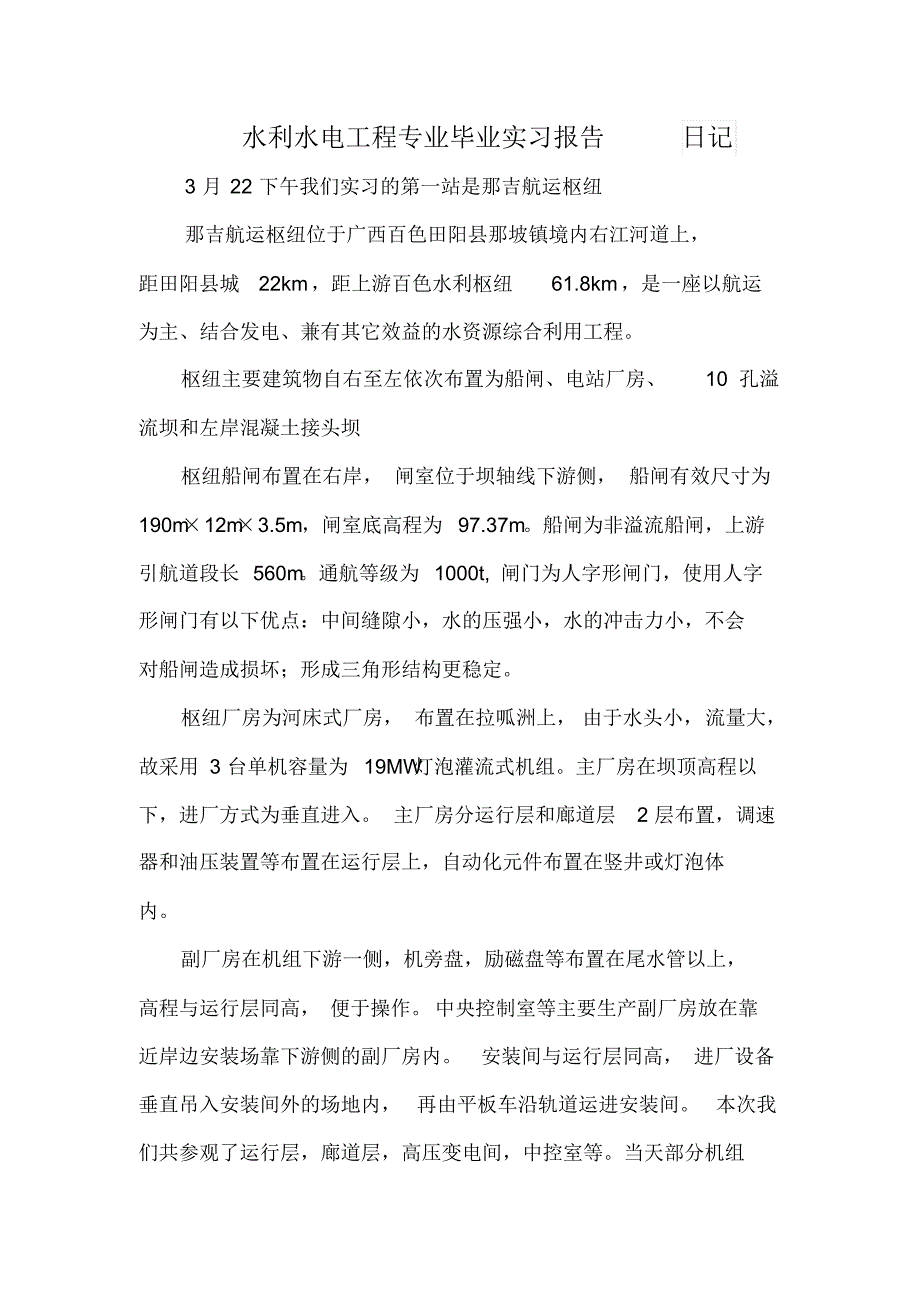

水利水电工程专业毕业实习报告日记3 月 22 下午我们实习的第一站是那吉航运枢纽那吉航运枢纽位于广西百色田阳县那坡镇境内右江河道上，距田阳县城 22km，距上游百色水利枢纽61.8km，是一座以航运为主、结合发电、兼有其它效益的水资源综合利用工程枢纽主要建筑物自右至左依次布置为船闸、电站厂房、10 孔溢流坝和左岸混凝土接头坝枢纽船闸布置在右岸， 闸室位于坝轴线下游侧， 船闸有效尺寸为190m ×12m ×3.5m，闸室底高程为 97.37m船闸为非溢流船闸，上游引航道段长 560m 通航等级为 1000t, 闸门为人字形闸门，使用人字形闸门有以下优点：中间缝隙小，水的压强小，水的冲击力小，不会对船闸造成损坏；形成三角形结构更稳定枢纽厂房为河床式厂房， 布置在拉呱洲上， 由于水头小，流量大，故采用 3 台单机容量为 19MW 灯泡灌流式机组主厂房在坝顶高程以下，进厂方式为垂直进入 主厂房分运行层和廊道层2 层布置，调速器和油压装置等布置在运行层上，自动化元件布置在竖井或灯泡体内副厂房在机组下游一侧，机旁盘，励磁盘等布置在尾水管以上，高程与运行层同高， 便于操作中央控制室等主要生产副厂房放在靠近岸边安装场靠下游侧的副厂房内。
安装间与运行层同高， 进厂设备垂直吊入安装间外的场地内， 再由平板车沿轨道运进安装间本次我们共参观了运行层，廊道层，高压变电间，中控室等当天部分机组在检修，我们还亲自目睹了尾水闸门的关闭过程拦河坝在厂房左侧，水库正常蓄水位228m ，相应库容 48 亿 m3，死水位 203m ，相应库容 21.8 亿 m3，调节库容 26.2 亿 m3，汛限水位214m ，防洪库容 16.4 亿 m3，具有不完全多年调节性能3 月 23 日我们实习的第二站是右江百色水利枢纽百色水利枢纽位于中国广西壮族自治区百色市的郁江上游右江河段上，坝址在百色市上游22 公里处，是一座以防洪为主，兼有发电、灌溉、航运、供水等综合利用的大型水利枢纽是珠江流域综合利用规划中治理和开发郁江的一座大型骨干水利工程枢纽水库库容56.6 亿立方米， 预留防洪库容16.4 亿立方米，可以使南宁的防洪库容提高到50 年一遇洪水标准； 按以止防洪效益算，共保护人口中187.3 万人，保护耕地7.28 万公顷水库多年平均防洪效益达7.75 亿元百色水电站装机容量540MW ，最大出力580MW ，年利用小时3150h《多年平均发电量1701GWH ，枯水期保证出力123MW ，水库为不完全多年调节水库，电站可成承担广西电网的部分调峰任务，枯水年调峰电量占电站年发电量的64% 以上，可以缓解电网峰谷差矛盾与电力供求矛盾。
百色水库建成后，可为坝址下游的右江盆地农业灌溉及下游沿岸城镇，工矿企业的生产生活用水提供水质，水量，电量保证可扩大和改善农田灌溉面积15.61 万亩，增加丘陵的水果灌溉面积11 万亩，保证灌溉面积增至58.4 万亩，可扩大自流灌溉面积约3400 亩百色水利枢纽主坝为全断面碾压混凝土重力坝，考虑校核洪水位为 231.49m，主坝设计基本三角形顶点取232m ，上游面 146m高程以上铅直， 146m高程以下坡比为1：0.2 ；非溢流坝的下游面坡比为 1：0.75 ；溢流坝的下游面坡比为1：0.7 考虑到PMF水位 233.73m， 坝顶高程定为234m ， 上面设防浪墙； 最大坝高为130m ；坝顶总长为720m ，共分为三折线： 左岸坡段为正东西向，长 192m ；溢流段在左河床，长88m ，为正东西向，垂直河道水流方向；右河床坝段长期存在108m ， 向上游折 28.8 度，右岸坡段向上再折11.2度，沿山脊在而行，长332m 采用这种折线型的坝轴线，主要是为了顺应辉碌碌的地面出露形状，并使坝基距上下游蚀变带皆有一定的距离溢浪坝段其上设4个表孔和 3 个中孔，布置在河床左侧4A#~6#坝块上，表孔为4 孔 14X18m （宽 X高），溢流孔，堰顶高程210m ，坝 顶 高 程234m, 中 闸 墩 厚8m, 边 闸 墩 厚4m,设 计 下 泄 流 量9961m3/s，校核下泄流量11542m3/s，设弧形钢闸门控制，采用液压启闭机操作。
中孔为3 孔 4X6m有压孔口，进口底高程167.5m，孔道长 45.866m, 布置在表孔中墩下部，出口为宽尾墩无水区，弧形工作闸门设在出口处，采用液压机操作，事故闸门设在进口处，采用卷扬机操作水电站为地下式厂房，装机容量4X135MW ，由进水渠，进水塔，引水隧洞，主机洞，主变洞，尾水支洞，交通洞，通风疏散洞，高压出线洞及尾水渠等建筑物组成电站装机采用4 台机组，引水隧洞采用一机一洞，引水隧洞直径为 6.5m《1#洞长 266.87m，4#洞长 195.5m主洞洞长 147 米，开挖宽 19.5 米， 顶拱宽 20.7 米， 最高 49 米 其中主机间段长83.2米，高 49 米，水轮机安装高程为115.2 米，左端安装间段长38.8米，高 28.8 米，右端为副厂房段，长25 米，高 28.55 米，分六层主变洞跨度19.2 米，高 24.8 米，长 93.79 米主变洞右端设一高压出线洞，然后接主坝138 米高程横向廊道以及坝内电缆竖井到达出线场 安装间下游侧， 128.1 米高程设一条交通洞与下游 137.5 米高程公路连接，交通洞宽8—11 米，高 6.5-9.25米，城门洞形，全长231 米，总差9.4 米。
地下厂房上游侧设两层灌浆廊道，并在其下游设一层排水廊道，左右侧各设两层灌浆排水廊道，道断面为城门洞型，宽3 米，高 3.5 米3 月 24 日实习第三站是澄碧河水库澄碧河水库坝址位于广西百色市永乐乡南乐村那洞屯附近的澄碧河上，距百色市7 公里澄碧河系珠江流域西江水系右江的支流，坝址距河口7 公理澄碧河水库是一座以发电为主，兼顾防洪，旅游，城市供水，养殖及枯水期航道补水等综合利用工程目前，电站的装机容量为 30MW ，多年平均发电量1.24 亿 kw.h，年旅游收入50 万元，城市供水 5.27 万 t/d,养、养殖鱼产量为15 万 kg/ 年，枯水期利用发电泄放的水流使百色以下的右江改善通航条件，长年能通航，防洪可保护百色市减轻澄碧河洪水的影响水库设计标准是按1000 年一遇设计， 10000 年一遇洪水校核，校 核 洪 水位 为189.85m， 设 计 水 位 为188.78m， 正 常水 位 为185.00m，死水位为167.00m，水库总库容11.5 亿 m3 ，其中调洪库容为 2.1 亿 m3，兴利库容为5.6 亿 m3 枢纽工程由拦河大坝，溢洪道，坝后式电站组成大坝混凝土与粘土结合防渗心墙的土坝，坝顶高程190.40m，最大坝高70.40m, 坝顶长 425.0m，坝顶宽 6.0m, 坝顶设有砼防浪墙，墙顶高程 191.80m，坝内砼防渗心墙厚0.8 米，深 48.2-55.2米，墙顶高程 188.2 米墙底高程除右岸少部分为133 米外其余为140 米，伸入粘心墙中。
粘心土墙最大高程为150 米，其中144-155 米高程的心墙厚 8-10 米， 127-144 米高程的心墙厚50-60 米， 120.-127高程的心墙最大宽约110 米溢洪道路位于大坝西北约7 公理处，下泄的水流在大坝下游1 公理处汇入澄碧河，流程约7 公理电站主要建筑物包括进水塔，压力管道，发电厂房，开关站以及输电线路进水塔在大坝右岸压力管两条，埋设在坝内为衬钢板的钢筋砼管，内径2.9 米，延伸至坝外为钢管，内径2.8 米，压力管除作为以电引水管外兼作放空水库之用目前水电装机容量为4X7.5MW ，开关站布置在大坝下游左岸。
