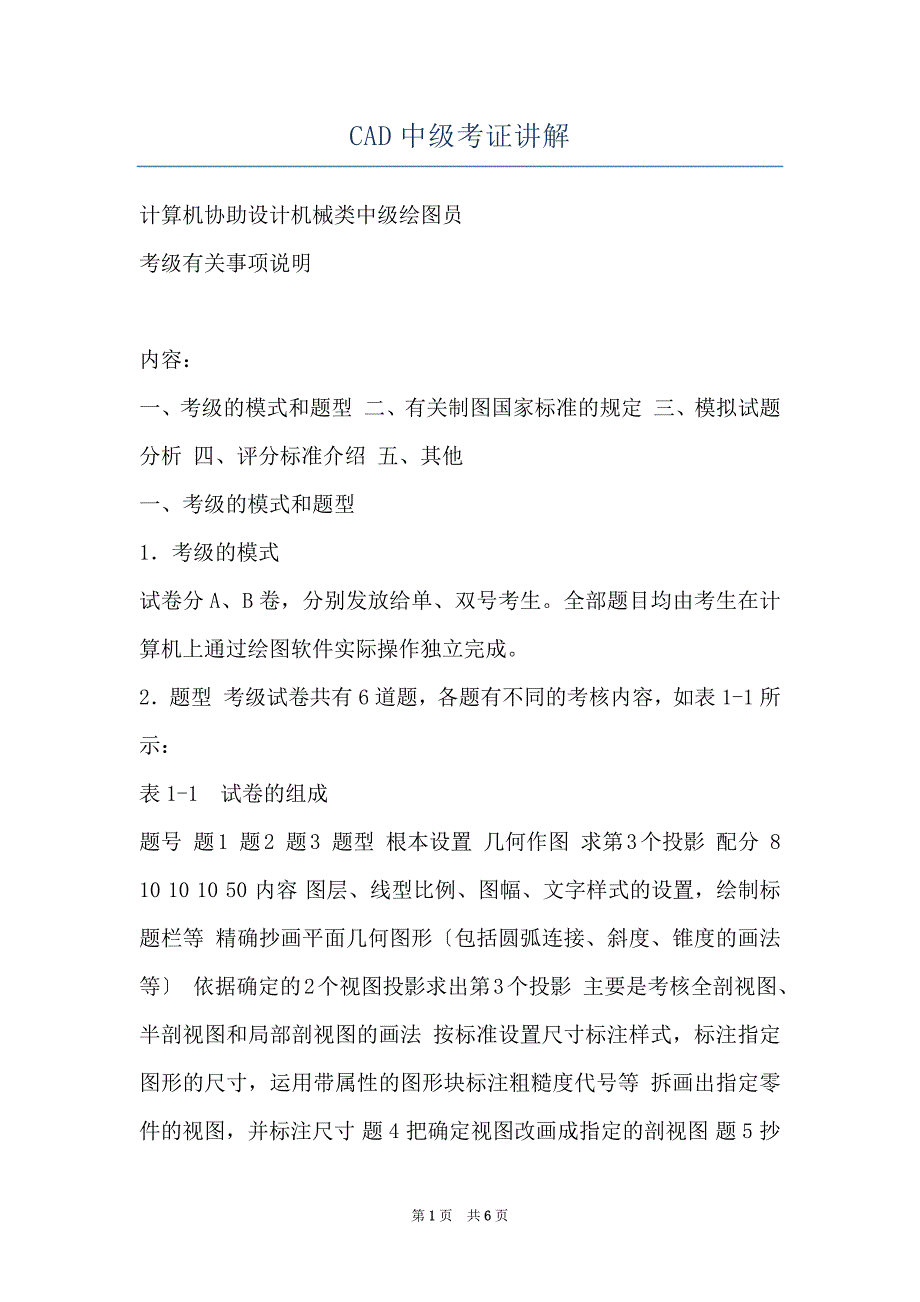

CAD中级考证讲解 计算机协助设计机械类中级绘图员考级有关事项说明 内容：一、考级的模式和题型 二、有关制图国家标准的规定 三、模拟试题分析 四、评分标准介绍 五、其他一、考级的模式和题型1．考级的模式试卷分A、B卷，分别发放给单、双号考生全部题目均由考生在计算机上通过绘图软件实际操作独立完成2．题型 考级试卷共有6道题，各题有不同的考核内容，如表1-1所示：表1-1 试卷的组成题号 题1 题2 题3 题型 根本设置 几何作图 求第3个投影 配分 8 10 10 10 50 内容 图层、线型比例、图幅、文字样式的设置，绘制标题栏等 精确抄画平面几何图形〔包括圆弧连接、斜度、锥度的画法等〕 依据确定的2个视图投影求出第3个投影 主要是考核全剖视图、半剖视图和局部剖视图的画法 按标准设置尺寸标注样式，标注指定图形的尺寸，运用带属性的图形块标注粗糙度代号等 拆画出指定零件的视图，并标注尺寸 题4 把确定视图改画成指定的剖视图 题5 抄画零件图 题6 由装配图拆画零件图 12 3．下载答卷文件的根本操作： 〔1〕考生须在考评员指定的开放的硬盘〔如E：\\〕下建立一个考生文件夹，文件 Page 1 of 19 夹名字以本人准考证后8位阿拉伯字来命名。
例如：准考证号码为：651212345678 操作步骤：我的电脑 → 双击开放硬盘E：\\ → 按右键出快捷菜单 →新建 → 文件夹 → 弹出新建文件夹图标，输入准考证号码： 图1-1 12345678 → 图标外点击确认〔2〕考生在考评员指定的书目，查找“中级绘图员试卷A〔或B〕.exe”图标〔见图1-1〕，双击此文件，弹出图1-2对话框，输入试卷给出的密码后，弹出图1-3对话框，将文件解压到“12345678” 文件夹，输入时必需留意字母的大小写不能错 图1-2 图1-3 3．此时考生的“12345678” 文件夹中已有“考试图形文件A〔或B〕” 子文件夹，里面有该试卷共6题，把A1～A6考试文件复制到“12345678” 文件夹中，然后依次翻开相应的6个图形文件，按题目要求在其上作图，完成后仍旧以原来图形文件名保存作图结果在考生的文件夹中 二、有关制图国家标准的规定 Page 2 of 19 1．标准和标准化 标准 —— 是在必须范围内获得的最正确秩序，对活动或其结果规定共同的和重复运用的规那么、导那么或特性的文件。
该文将经协商相同并经一个公认机构的批准 标准的制定和应用已普及人们生产和工作的各个领域如工业、农业、矿业、建筑、能源、信息、交通运输、水利、科研、教育、贸易、文献、劳动平安、社会平安、播送、电影、电视、测绘、海洋、医药、卫生、环境爱护、金融、土地管理等等 标准化 —— 是为了在必须的范围内获得最正确秩序，对实际的或潜在的问题制定共同的和重复运用的规那么的活动，称为标准化 它包括制定、发布及实施标准的过程标准化的重要意义是改良产品、过程和效劳的适用性，防止贸易壁垒，促进技术合作例如： GB/T 4457.4—2002 机械制图 图样画法 图线 | | | | 类别 序号 年份 名称国家质量监视检验检疫总局发布： GB(国标)：国家强制性标准； GB/T(国标/推)：国家引荐推广标准； GB/Z(国标/指)：国家指导性技术文件； JJG(技检规)：国家计量检定规程； JJF(技检范)：国家计量技术标准 考级试题命题的主要指导思想是：严密结合专业要求，重视绘图的根底学问，重视在绘图中的图形思维想象实力，重视应用绘图软件的实力，重视标准化和标准化。
因此，试卷的命题主要依以下有关国家制图标准为依据： 〔1〕 《 机械工程CAD制图规那么〔GB/T 14665-11018〕 》 〔2〕 《中华人民共和国国家标准——机械制图》 2004版《 机械工程CAD制图规那么〔GB/T 14665-11018〕 》这个标准详细规定了如何结合计算机绘图去详细执行国家标准假如这个规那么没有有关的规定，那么，就要找其他的技术制图标准，再找其他的机械通用的标准2．关于图线的规定〔GB/T 4457.4—2002 机械制图 图样画法 图线〕 〔1〕线型及代码见表2-1，依据GB/T 17450-11018 技术制图 图线 给出 Page 3 of 19 表2-1 线型及代码 代码No 线型 01．1 代码No 线型 粗实线 细虚线 粗虚线 代码No 线型 04．1 04．2 05．1 细点画线 粗点画线 细双点画线 细实线、波浪01．2 线、双折线 02．1 02．2 〔2〕图线宽度和图线组别 图线线宽按标准规定共有7组，优先采纳0.5组和0.7组 。
〔转《 机械工程CAD制图规那么 GB/T 14665-11018 》—— 4.图线〕按CAD标准规定的图线线宽共有5组，优先采纳第4组事实上工程图纸以及课本多采纳第5组第5组，即： 粗实线 0.5mm细实线 0.25mm 〔含点画线、双点画线、虚线、波浪线、尺寸标注和文字〕 第4组，即： 粗实线 0.7mm细实线 0.35mm 〔含点画线、双点画线、虚线、波浪线、尺寸标注和文字〕 本次考试用0.5组国家标准又规定：机械图样中采纳粗细两种线宽，它们的宽度比率为 2∶1 据此，点画线及虚线长画的长度见图2-1 Page 4 of 19 点画线的长度=24d=6～8mm〔d为线宽，d=0.25～0.35mm〕，取8mm 点画线伸出轮廓线的长度=12d=3～4mm 取4mm 虚线长画长度=12d=3～4mm 取4mm作图时： 〔1〕设定线型比例 Global scale factor〔整体比例〕： 0.4 Current object scale〔当前比例〕： 1〔2〕点画线伸出轮廓线的长度= 4mm。
图2-1 〔3〕图线的颜色 〔转《 机械工程CAD制图规那么 GB/T 14665-11018 》—— 4.5图线〕3． 文字样式 〔转《 机械工程CAD制图规那么 GB/T 14665-11018 》—— 5.字体〕 建议按下面参数设置：〔图2-2〕文字样式名为“standard”、西文字体运用“gbeitc.shx”、大字体运用“gbcbig.shx”〔中文字体〕、高度0mm、宽度比例 1.00、倾斜角度 0详细写文字时，高度取3.5mm包括标题栏、技术要求及尺寸标注中的文字高度均取3.5mm Page 5 of 19 本文来源：网络收集与整理，如有侵权，请联系作者删除，谢谢！第6页 共6页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页。
