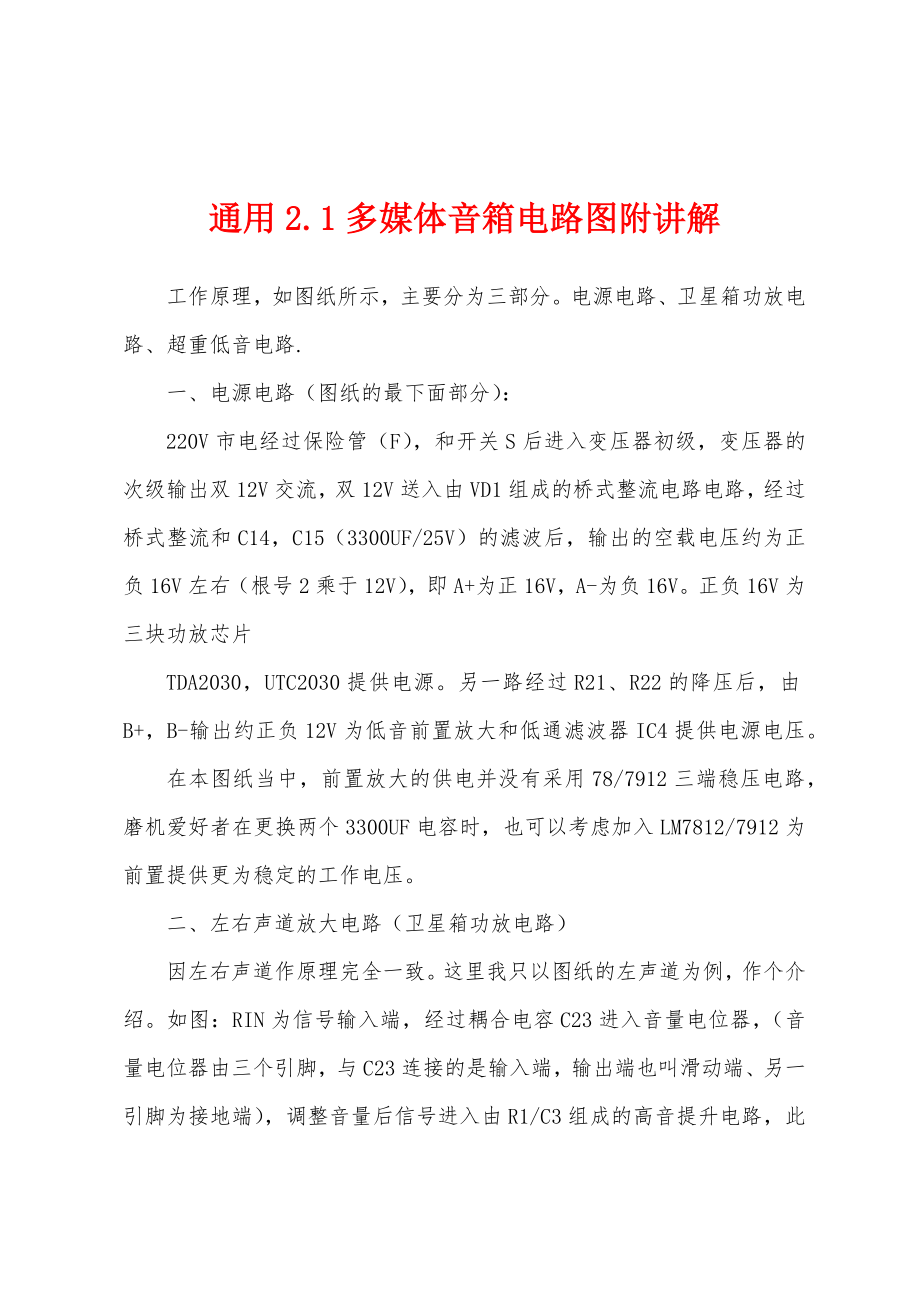

通用2.1多媒体音箱电路图附讲解 工作原理，如图纸所示，主要分为三部分电源电路、卫星箱功放电路、超重低音电路. 一、电源电路（图纸的最下面部分）： 220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V正负16V为三块功放芯片 TDA2030，UTC2030提供电源另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压 在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压 二、左右声道放大电路（卫星箱功放电路） 因左右声道作原理完全一致。
这里我只以图纸的左声道为例，作个介绍如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数因此，调整R7的阻值，就可以调整放大倍数R11/C7为扬声器补偿网络 三、超低音电路 由左右声道经两个 10K电阻R5、R6后至 C11耦合电容，尔后信 号进入IC4，型号为 工作原理，如图纸所示，主要分为三部分电源电路、卫星箱功放电路、超重低音电路. 一、电源电路（图纸的最下面部分）： 220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。
正负16V为三块功放芯片 TDA2030，UTC2030提供电源另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压 在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压 二、左右声道放大电路（卫星箱功放电路） 因左右声道作原理完全一致这里我只以图纸的左声道为例，作个介绍如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数因此，调整R7的阻值，就可以调整放大倍数R11/C7为扬声器补偿网络 三、超低音电路 由左右声道经两个 10K电阻R5、R6后至 C11耦合电容，尔后信 号进入IC4，型号为 。
