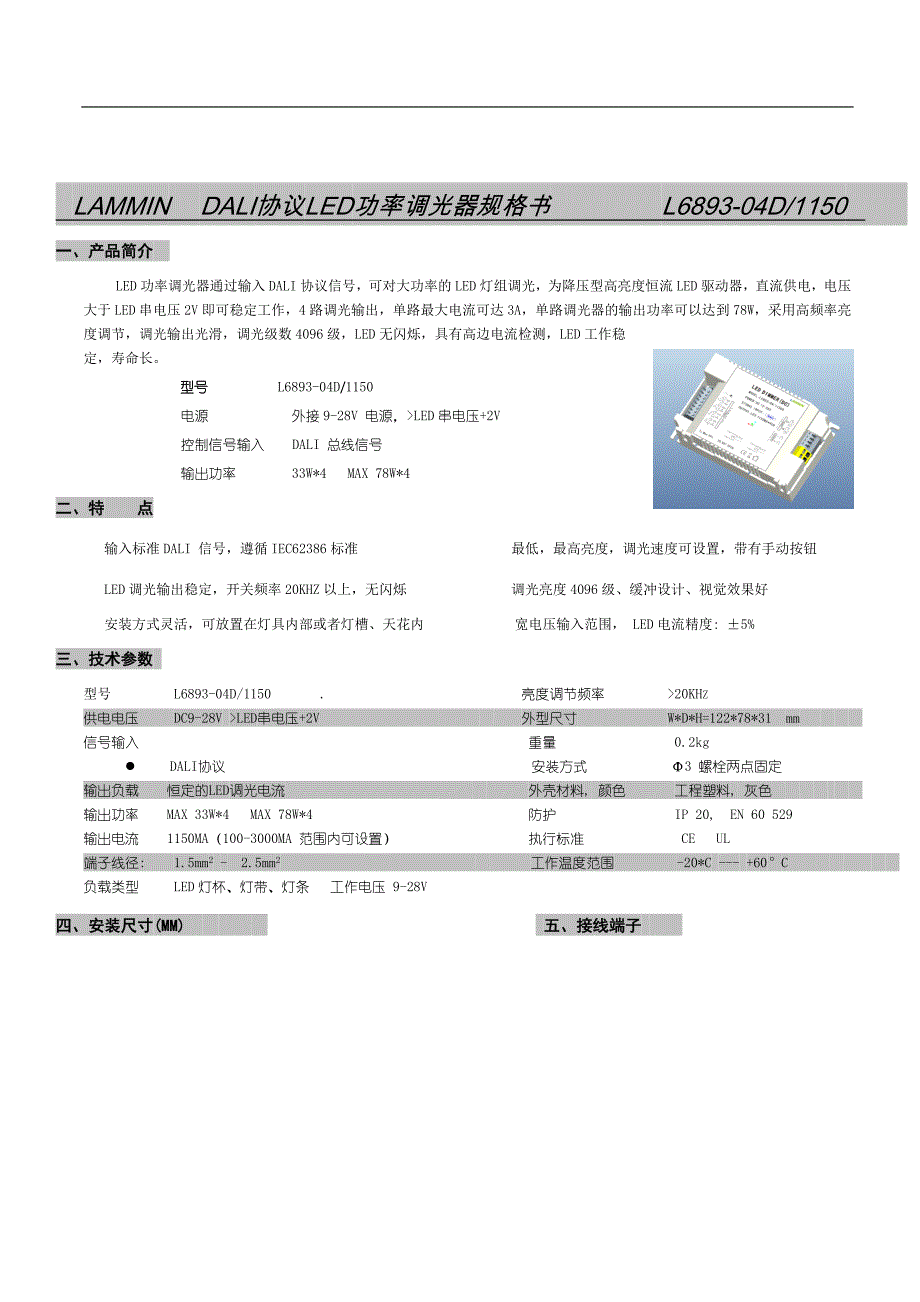

LAMMIN DALI协议LED功率调光器规格书 L6893-04D/1150 一、产品简介 LED功率调光器通过输入DALI协议信号，可对大功率的LED灯组调光，为降压型高亮度恒流LED驱动器，直流供电，电压大于LED串电压2V即可稳定工作，4路调光输出，单路最大电流可达3A，单路调光器的输出功率可以达到78W，采用高频率亮度调节，调光输出光滑，调光级数4096级，LED无闪烁，具有高边电流检测，LED工作稳定，寿命长型号 L6893-04D/1150电源 外接9-28V 电源，>LED串电压+2V 控制信号输入 DALI 总线信号输出功率 33W*4 MAX 78W*4 二、特 点 输入标准DALI 信号，遵循IEC62386标准 最低，最高亮度，调光速度可设置，带有手动按钮LED调光输出稳定，开关频率20KHZ以上，无闪烁 调光亮度4096级、缓冲设计、视觉效果好安装方式灵活，可放置在灯具内部或者灯槽、天花内 宽电压输入范围， LED电流精度: ±5%三、技术参数 型号 L6893-04D/1150 . 亮度调节频率 >20KHZ供电电压 DC9-28V >LED串电压+2V 外型尺寸 W*D*H=122*78*31 mm 信号输入 重量 0.2kgl DALI协议 安装方式 Φ3 螺栓两点固定 输出负载 恒定的LED调光电流 外壳材料, 颜色 工程塑料, 灰色 输出功率 MAX 33W*4 MAX 78W*4 防护 IP 20, EN 60 529输出电流 1150MA（100-3000MA 范围内可设置） 执行标准 CE UL 端子线径: 1.5mm2 - 2.5mm2 工作温度范围 -20*C --- +60°C 负载类型 LED灯杯、灯带、灯条 工作电压 9-28V 四、安装尺寸(MM) 五、接线端子 1 -2 1通道 LED灯输出3-4 2通道 LED灯输出5-6 3通道 LED灯输出7-8 4通道 LED灯输出9 手动测试按钮10-11 直流电源输入12-13 DALI信号输入六、电气接线图 七、安装调试 接线规格l 电源 正 红 色2.5mm2铜导线 电源 负 淡蓝色2.5mm2铜导线 负载连线： 1.5mm2铜导线l DALI信号线：0.75mm2以上铜导线按照图示，将电源接通后，当输入端（12）-（13）间输入DALI信号 ，寻址到该设备，或者选中该设备时，内部指示灯闪烁。
设备遵循DALI 协议，具备总线寻址，设置地址，最低，最高亮度，调光等功能接受到调光命令时，1组LED灯 LED 灯组 2 ,3，4 亮度同时改变手动按钮9为测试按钮, 短按 9 可以开关LED灯.用于无DALI信号时测试.注： 电源电压必须与所接LED灯供电电压相符 控制器内带恒流控制，直接连接LED灯杯或者灯带 八、 安全使用与维护保养 l 使用前详细阅读所有相关说明l 安装在配电箱或者灯槽内，稳固固定l 按照所标示功率、禁止超负荷使用l 勿靠近干扰设备l 在使用过程中，注意防潮、防震、防尘l 严禁水，易燃或腐蚀性液体、气体，金属粉末物质进入该设备l 如受潮或被液体侵袭，应及时进行干燥处理l 定期检查线路的受损和老化程度，应及时更换不合格线路l 控制器出现故障时，请与授权服务中心或本公司联系制造监制商：莱明电子科技有限公司 本公司保留修改产品规格的权利。
