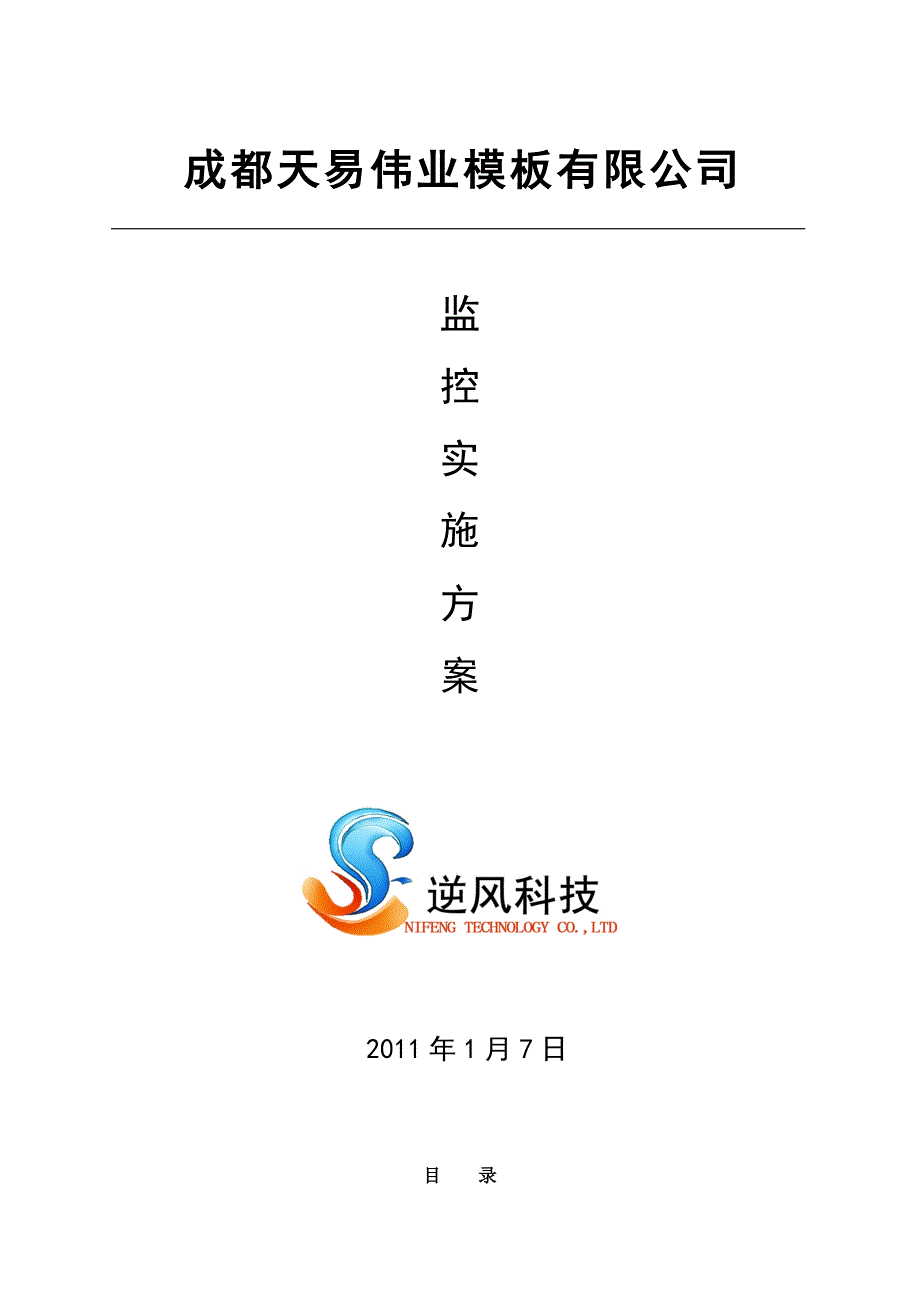

成都天易伟业模板有限公司监控 实施方案 2011年1月7日目 录第一部分、监视监控系统方案 2一、项目概述 21.1 现场环境 31.2 解决思路 5二、系统设计依据 6三、整体设计思想 7四、系统功能概述 94.1系统控制和管理 104.2监控数据采集 104.3监控数据存储 10五、系统组成 115.1前端组成 115.2 中心服务器 125.3客户端软件 135.4避雷系统 13六、系统特点 15七、产品参数 16第二部分、工程施工 27一、现场勘测 27二、电缆敷设 27三、设备安装 27第三部分、技术支持及培训 29一、技术支持 29二、系统培训 29三、售后服务 30第四部分、设备清单及造价 31 第一部分、监视监控系统方案一、项目概述 项目地址位于成都市现代工业港港北二路成都天易伟业模板有限公司,主要内容为生产销售模板类产品，项目涉及主要为办公楼、厂房及厂区内监控等随着科技信息化不价段的发展和现代管理的迫切需要许多商业场区、厂房等都安装了一套完善网络监控系统大大提高了工作人员的工作效率、降低消耗成本、实现安全防范的有力措施在当今市场经济大潮中，社会经济效益已成为首要奋斗目标，达到“减员增效”的目的。
采用高科技远程监控，实现实时长时间不间断的远程观察，从而减少日常维护量，增强对出现意外的快速反应能力，提高管理水平，进而提高安全性和社会声誉已经成为现代化管理的重要方法拥有一套高科技先进的网络集中监控管理系统，能很方便的实现远程集中监控管理，将距离和时间不再是障碍以高科技的网络监看实现了日常巡回检查和业务管理，有效解除各监察点人力不足及因工作形式单调乏味而易麻痹疏忽等因素造成的隐患因此，网络监控系统是安全技术防范体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统它可以通过录像机、遥控摄像机及其辅助设备（镜头、云台等）直接观看被监视场所的一切情况；可以把被监视场所的图像、声音内容同时传送到监控中心，使被监控场所的情况一目了然同时，网络监控系统还可以与防盗报警等其他安全技术防范体系联动运行，使防范能力更加强大特别是近几年来，多媒体技术的发展以及计算机图像文件处理技术的发展，使网络监控系统在实现影像报警、自动跟踪、实时处理等方面更有了长足发展，从而使网络监控系统在整个安全技术防范体系中具有举足轻重的地位网络监控系统的另一特点是它可以把被监视场所的图像及声音全部或部分地记录下来，这样就为日后对某些事件的处理提供了方便条件及重要依据。
1.1 现场环境项目场地环境结构平面图：本项目共设计10处视频，安全远程监控方便管理为了能够达到公司有一个安全舒适的工作和生活环境，以及有效利用公司人力资源，方便公司统一管理，本方案在公司大门出入口，以及重要通道，车间内等重要位置，布置监控，使其建设成为一个具有数字化、信息化、智能化相结合的安全生产安防系统1.2项目设计原则在网络监控管理系统项目的建设过程中，必须结合各行业经营管理的实际特点，依据国家、行业的相关技术标准，充分利用最新信息技术、监控技术，保证系统能够满足日常工作的需要，实现建设目标，并遵循以下原则：1、先进性原则远程图像集中监控管理系统的设计应以结构化、规范化、模块化、集成化的方式实现，应能适应系统维护和技术发展的需要集成化设计应符合GB50348-2004《安全防范工程技术规范》 中的有关规定技术上应具有适度超前性和设备的互换性，为系统的增容或改造留有余地2、规范性原则远程图像集中监控管理系统的设计应符合有关风险等级和防护级别的要求在系统的设计和建设过程中，必须严格遵循各行业有关规范、规则、规定和标准，同时遵循有关国标和行业标准3、实用性原则远程图像集中监控管理系统的建设应当根据各部门、各级单位的实际特点和工作需要，根据环境条件、监视对象、投资规模、维护保养以及监控方式等因素统筹考虑。
满足经营管理对监控工作的要求，切实解决实际工作中存在的问题，对相关的功能要整合，要易于使用，操作简单，用户经过简单的培训即可使用4、经济性原则远程图像集中监控管理系统要充分利用已有的软硬件资源，设备更新改造时，要充分考虑所选设备功能是否能同时满足网络监控、门禁系统管理、报警信息管理等需求，避免重复投资，以最小的投入获得最大的经济效益5、准确性原则远程图像集中监控管理系统应能在现场环境条件和所选设备条件下，对防护目标进行准确、实时的监控，应能根据设计要求，清晰显示和记录防护目标的可用图像应能在延迟时间内(（T探测+T反应）≤T延迟) 将报警图像信号传到监控中心6、完整性原则系统应保持图像信息和声音信息的原始完整性和实时性，即无论中间过程如何处理，应使最后显示／记录／回放的图像和声音与原始场景保持一致，即在色彩还原性、图像轮廓的还原性(灰度级)、事件后继性、声音特征等方面均与现场场景保持最大相似性(主观评价)，并且后端图像和声音的实时显示与现场事件发生之间的延迟时间应在合理范围之内应对现场视频探测范围有一个合理的分配，以便获得现场的完整的图像信息，减少目标区域的盲区应能音频探测及双向音频传输。
7、安全性和管理性原则远程图像集中监控管理系统应实现分级授权管理的功能，使用日志功能，能够防止监控信息非法使用，确保系统安全稳定运行，并有效的预防外来侵害还应具备日志分析体系，对系统的运行实现随时监控网络监控管理系统的管理和维护应当简单、方便、实用1.2 解决思路本项目要求在天易伟业模板有限公司视频监控中，全面应用现代化信息采集、传输、处理技术对防盗、施工管理等领域进行动态的、实时的监控和管理确保天易伟业模板有限公司的安全防范能力根据国家有关规定和招标方管理者的要求，利用现代科学技术手段和先进设备， 建立完善的保安防范监控管理系统是极为必要的从而提高工作效率和管理水平运用网络视频监控系统，使场区的工作方式由过去传统的现场监督逐步转变为现场监控与网络远程监控相结合的方式；通过Internet，可以十分便捷地实现远程管理工作，提高了对场区监管的科学性、有效性和工作效率并能够使管理人员及时掌握库房的安全与防护上存在的问题和隐患，提高防火、防盗等安全防范措施监控如图：二、系统设计依据《工业电视系统工程设计规范》国标GB115 《电气设备安全设计导则》国标GB4064 《电气设备抗干扰特特性》国标GB4889 《电气设备雷击保护导则》国标GB450《中华人民共和国安全行业管理规范》《社会公共场所安全防范工种设计规范》《软件工程国家标准》《公安部监控设备安装规范》《中华人民共和国公共行业标准》GA/T70-94《工业电视系统工程设计规范》GBJll5—87《民用建筑电气设计规范》JGJ/T16-92《安全防范工程程序与要求》GA/T75-94《民用闭路监视电视系统工程技术规范》GB50198-94《电视系统视频指标》CCTR RECOMMENDATION 472-3《民用闭路监视电视系统工程技术规范》GB50198-94《建筑与建筑群综合布线系统工程设计规范》GB/T50311-2000《建筑与建筑群综合布线系统工程设计规范》GB/T50312-2000《安全防范系统通用图形符号》GA/T74-2000《安全防范工程费用概预算编制办法》GA/70-94《安全检查防范系统通用图形符号》GA/T74-94《安全防范系统验收规则》GA308-2001《智能建筑设计标准》GB/T50314-2000《视频安防监控系统技术要求》GA/T367-2001《视频入侵报警器》GB15207-94《报警图像信号有线传输装置》GB/T16677-1996《彩色电视图像质量主观评价方法》GB7401-87《视频安防监控系统技术要求》GA367-2001《入侵报警工程设计规范》GA/77-94《信息技术设备包括电气设备的安全》GB4943-95《介质存取控制桥标准》IEEE-802.1d《中国电信网络视频监控业务技术规范（V2.0）》公安部安全行业标准GB/T74-94安全防范系统通用图形符号; 公安部安全行业标准GB/T75-94安全防范工程程序与要求; 公安部安全行业标准GB/T70-94安全防范工程费用预算编制办法;全国统一工程建设预算定额（电子设备、电子工程专用设备）第三册“工业电缆设备安装工程”。
三、整体设计思想为了充分发挥其作用，提高效率，建设单位严格按照国家标准对其进行设计和规划视频监控系统作为其一个非常重要的系统，理应为整个成都天易伟业模板有限公司的厂区监视监控起到巨大的作用成都天易伟业模板有限公司计算机网络信息系统等现代化的控制管理系统，具有现代水准、设备先进、功能齐全的智能化办公系统我们在现有的基础上对系统进行完善，增加专业网络视频服务器和前端视频监控点，设计出能对各公共通道等重要场所进行监控和录像本系统的网络视频服务器主机和画面处理器为主要设备，画面处理器主要是进行多路实时长延时录像和显示网络视频服务器主机主要是进行画面切换监控，另外还有很强的辅助功能在现有的基础对系统升级，以彩色、红外夜视定焦摄像机相结合，配以可靠实用的系统，组成一套档次较高、功能齐全、高性价比、实用方便的监控系统在各通道增加建立监控摄像头，通过铜缆汇接到成都天易伟业模板有限公司主监控室在监控室通过数字压缩编码模块转换成M-JPG或MPEGⅡ方式进入网络， M-JPG方式传输带宽为1M，分辨率355288，MPEGⅡ方式为5M,分辨率720576，进入网络的图像数据可采用播发方式，供网络上的多个PC采用软解压或硬解压的方式浏览控制。
视频监视监控连接方式如图： 网络控制中心可以遥控切换控制前端云台、镜头、图像，同时将网络视频服务器输出图像按MPEGⅡ方式播放到网上，网络上的其他PC工作站可以通过浏览器模式或专用软件调看控制图像本设计集成多种传输方式，既可以集中控制监控图像，又可以在网络上播发图像，供多个PC机浏览本设计的特点是节约光纤，利用现有宽带网络采集传输图像和控制播发图像不仅提供给监控值班人员使用同时可以提供给网上浏览四、系统功能概述根据对成都天易伟业模板有限公司视频监控的使用功能及特点分析，从该安防监控室以监视监控为主，摄像机要求距离较远切视角较大，且部分摄像机处于室外等这一特点出发，前端设备要有远距离广视角、防雨和传输信号要求所以我们对于前端设备基本上都选用枪式摄像机还根据设计平面图和建设单位要求，对该个重要地点和工作场所进行监控对于视频监控系统来说，视频控制网络视频服务器是个关键部分在这里从稳定、安全、高效的前提出发，我们选用国产的监控网络视频服务器主机（输入，输出，有预留，可扩容）可将一路摄像机的图像切换到任一路监控器上显示，也可以录像本系统采用画面处理器，可对全部重要地点和场所的图像进行实时或长延时录像，同时还可进行多画面显示。
网络视频服务器通过RS232与多媒体电脑相连，其图形管理软件也可对网络视频服务器进行控制、图像备份、报警事件记录等该软件提供标准的TCP/IP协议，可实现多级多工作站互联控制管理根据公司企业的集中管理基本特征决定了对视频监控业务的需求，本地化的监控系统及简单的网络视频监控系统已不能够满足监控系统对视频监控业务的应用需求，数字化、网络化、智能化、统一调度、集中管理、资源共享的视频监控系统成为目前企业管理应用。
