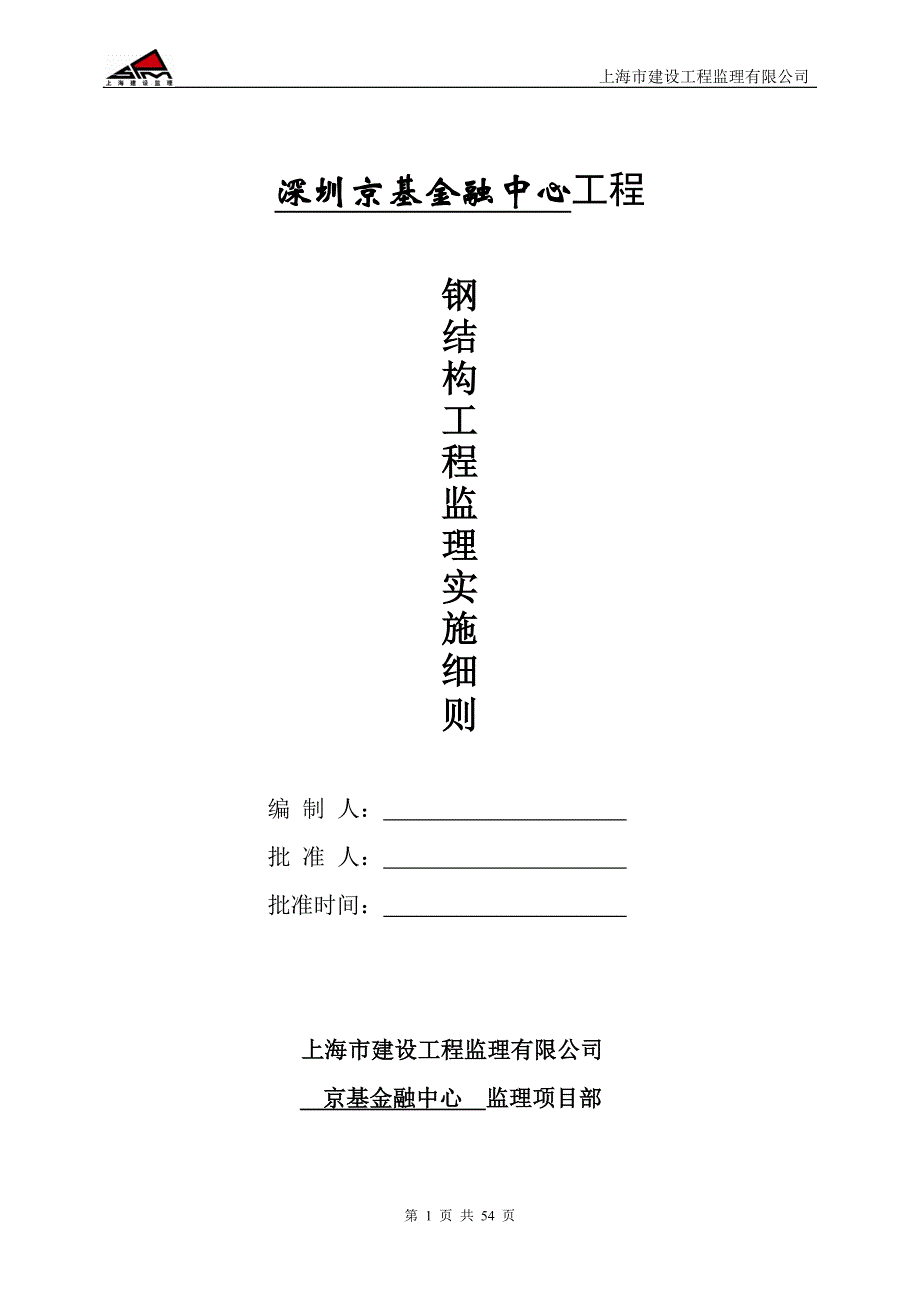

上海市建设工程监理有限公司第 1 页 共 54 页深圳京基金融中心深圳京基金融中心工程钢钢 结结 构构 工工 程程 监监 理理 实实 施施 细细 则则编 制 人： 批 准 人： 批准时间： 上海市建设工程监理有限公司上海市建设工程监理有限公司京基金融中心京基金融中心 监理项目部监理项目部上海市建设工程监理有限公司第 2 页 共 54 页目目 录录1、钢结构工程概况………………………………………………………………………32、专业工程特点…………………………………………………………………………73、监理依据………………………………………………………………………………74、监理工作流程…………………………………………………………………………95、监理工作的控制点及目标值…………………………………………………………106、监理工作的方法和措施………………………………………………………………357、监理影像资料管理……………………………………………………………………408、监理旁站内容…………………………………………………………………………409、安全文明施工监控……………………………………………………………………4010、现场监理检查记录表式 ……………………………………………………………421.1. 钢结构工程概况钢结构工程概况上海市建设工程监理有限公司第 3 页 共 54 页京基金融中心由京基集团开发，位于深圳市罗湖区蔡屋围，地处金融、文化中心区，与中国人民银行、深圳大剧院、市公安局相邻。
是集甲级写字楼、六星级豪华酒店、大型商业、高级公寓、住宅为一体的大型综合建筑群京基金融中心 A 座地下 4 层，地上主楼 98 层，高 439 米，地上部分总建筑面积 219871 平方米建成后将成为深圳第一高楼，将成为深圳市新的地标建筑京基金融中心 A 座参建单位：建设单位：深圳市京基房地产开发有限公司设计单位：深圳华森建筑与工程设计顾问有限公司监理单位：上海市建设工程监理有限公司总承包单位：中国建筑第四工程局钢结构制作：江苏沪宁钢机股份有限公司上海冠达尔钢结构有限公司钢结构安装：中建三局股份钢结构公司1．1A 座主楼为框架—核心筒体系，由矩型外框钢柱+核心筒柱+巨型斜撑+伸臂桁架+腰桁架+管桁架式拱顶+楼层钢梁组成主体框架典形楼层：南北立面为弧形；东西面为垂直平面，设有巨型斜撑其中腰桁架共 5 道，分布在18～20F，37～39F，55～57F，73～75F，91～93F；伸臂桁架分部在 37～39F、55～57F、73～75F 各 8 榀；巨型斜撑对称分布在东西两侧垂直平面，各 6 道；管桁架位于 94～98F，共 6 榀；巨型钢管混凝土外框柱（16 根） 、巨型钢斜支撑、钢筋混凝土核心筒（内含 22 根钢骨柱）及核心筒和巨型钢管混凝土柱之间相互作用的伸臂桁架及腰组成抗侧力结构。
1．2外框柱采用 16 根箱型支撑柱，通过腰桁架和东西外立面巨型斜撑将外框筒连成一体，由伸臂桁架和楼层钢梁将外框架与核心筒剪力墙内 22 根钢柱连接成一体，形成空间稳定结构上海市建设工程监理有限公司第 4 页 共 54 页1．3地上部分楼板为钢筋桁架混凝土组合楼板，组合楼板施工时按设计要求设置临时支撑1．4本工程采用的钢材强度等级Q235B、Q345B、Q345C、Q345GJC、Q390GJC、Q420GJC 及铸钢（GS-20MN5V）等1．5伸臂桁架与核心筒柱节点采用高强度铸钢接头连接1．6钢结构件总体可以概括为“六大构件、七大节点” 六大构件：矩型钢管混凝土外框柱；巨型斜支撑；腰桁架；伸臂桁架；核心筒 H 型钢柱；楼层 H 钢梁等七大节点：外框柱与伸臂桁架节点；外框角柱与斜支撑节点；外框中柱与斜支撑节点；外框柱与腰桁架节点；伸臂桁架柱节点；腰桁架节点；铸钢件节点等1．7钢结构的安装为本工程的关键线路，总计用钢量约 6.5 万吨巨型斜撑顶拱腰桁架上海市建设工程监理有限公司第 5 页 共 54 页16根 外框 架柱钢梁均为 H 型钢，截面尺寸： H400x200x8x13 至 H800x550x400x50伸臂桁架：在 37~39层、 55~57层、 73~75层分别设置了 3道，每道包 含8榀伸臂桁架，伸臂桁架与核 心筒柱连接节点为铸钢件。
16根 外框 架柱东西两侧布置 6道 巨型斜撑 外围巨型钢管柱剪力墙劲性钢柱京基金融中心整体模型沿标高方向共布置了 5道腰桁架，每道腰 桁架把整个外框架柱联系成整体，每榀 腰桁架跨越两个楼层腰桁架构件均为H型 钢，截面尺寸： H400x400x25x40至 H900x900x50x70不等上海市建设工程监理有限公司第 6 页 共 54 页钢结构主要构件及其特征钢结构主要构件及其特征类别构件示意图截面尺寸分布位置十字柱 王字柱十 850×400×30×30 王 1300×650×50×70核心筒墙内角柱□2700×3900×75×75 □2700×3400×70×70 □2100×3400×61×61 □1800×2800×47×47 □1100×1500×35×35结构四角钢柱圆钢柱Ф600×16拱顶巨型斜撑□1600×1400×100×100 □1200×1400×80×80 □1300×1100×80×80 □1200×1100×80×80 □1100×1100×80×80 □1100×1100×70×70 □600×600×35×35东西立面腰桁架腹杆H 900×900×50×70 H 400×400×25×40腰桁架伸臂桁架□500×1000×60×80 □600×600×80×80 □500×300×80×80腰桁架层钢梁H 700×450×30×40 H 700×350×25×30上部结构楼板节点连接形式节点连接形式现场安装主要连接形式为焊接和高强螺栓连接两种方式，主要节点如下：斜支撑与外框柱连接节点 典型腰桁架及伸臂桁架节点图一（角柱） 图二（中柱） 腰桁架 伸臂桁架与铸钢节点上海市建设工程监理有限公司第 7 页 共 54 页2.2. 专业工程特点专业工程特点2．1巨型柱的安装：构件截面为方形或矩形，最大截面尺寸 3900*2700M，构件自身重量大需多次分段安装，空间拼装难度较大。
2．2腰桁架的制作与安装由于构件尺寸大，运输和安装受限制，只能在工厂加工后分段拼装，然后到现场分段安装，对现场安装精度要求高2．3巨型斜支撑的制作与安装：对斜支撑内部填充混凝土质量的控制；对分段安装精度要求高；需要构件加工后出厂前予拼装2．4伸臂桁架的制作与安装，伸臂桁架与核心筒柱的铸钢接头连接焊接，对焊接工艺控制要求高2．5主楼拱顶钢结构制作与安装2．6大量厚度≥40mm 厚板的焊接2．7超高层钢结构建筑施工的安全措施、防火措施，及现场焊接措施2．8伸臂桁架与外框架、核心筒柱的固定连接及外框内筒间差异沉降值较长期的施工监测2．9当由两个单位分别承担制作和安装任务时，质量、进度的统一管理和协调2．10 构件自重很大，必须采用起重能力强，设备性能优良的塔吊，对塔吊的安装、拆除有很高要求3.3. 监理依据监理依据3.1. 本工程设计文件和有关设计变更等；3.2. 业主与施工单位签订的施工承包合同或协议书等；3.3. 施工单位提交的经审核批准的施工组织设计等技术文件资料；3.4. 与业主签订的监理合同或协议书等；3.5. 经审核批准的监理规划；3.6. 建设工程监理规范（GB50319-2000） ；3.7. 建筑工程施工质量验收统一标准（GB50300-2001） ；3.8. 钢结构工程施工质量验收规范（GB 50205-2001） ；3.9. 碳素结构钢（GB/T 700-2006） ；3.10.低合金高强度结构钢（GB/T 1591-1994） ；上海市建设工程监理有限公司第 8 页 共 54 页3.11.厚度方向性能钢板（GB 5313-1985） ；3.12.建筑结构用钢板（GB/T 19879-2005） ；3.13.热轧 H 型钢和剖分 T 型钢（GB/T 11263-2005） ；3.14.冷弯薄壁型钢结构技术规范（GB50018-2002） ；3.15.一般工程用铸造碳钢(GB/T 11352-1989)；3.16.钢管的验收、包装、标志和质量证明书（GB 2102-88） ；3.17.结构用无缝钢管（GB/T 8162-1999） ； 3.18.钢结构用扭剪型高强度螺栓连接副（GB 3632.3633-1995） ；3.19.钢结构用高强度大六角头螺栓、大六角螺母、垫圈与技术条件（GB/T 1228～ 1231-2006） ；3.20.六角头螺栓 C 级（GB/T 5780-2000）3.21.电弧螺柱焊用圆柱头焊钉（GB/T 10433-2002） ；3.22.碳钢焊条（GB/T 5117-1995） ；3.23.低合金钢焊条（GB/T 5118-1995） ；3.24.熔化焊用钢丝（GB/T 14957-1994） ；3.25.气体保护焊用钢丝（GB/T 14958-1994） ；3.26.气体保护电弧焊用碳钢、低合金钢焊丝（GB-T 8110-1995） ；3.27.碳钢药芯焊丝（GB/T 10045-2001） ；3.28.焊接用二氧化碳（HG/T 2537-93） ；3.29.涂装前钢材表面锈蚀等级和除锈等级（GB 8923-1988） ；3.30.钢焊缝手工超声波探伤方法和探伤结果分级（GB11345-89） ；3.31.建筑钢结构焊接技术规程（JGJ 81-2002） ；3.32.高层民用建筑钢结构技术规程（JGJ 99-98） ；3.33.钢结构高强度螺栓连接的设计、施工及验收规程（JGJ82-91） ；3.34.型钢混凝土组合结构技术规程（JGJ 138-2001） ；3.35.钢结构制作安装施工规程（YB 9254-95） ；3.36.钢结构、管道涂装技术规程（YB/T 9256-96） ；3.37.钢结构防火涂料应用技术规范（CECS 24:90） ；3.38.建筑钢结构防火技术规范(CECS200:2006) ；3.39.矩形钢管混凝土结构技术规程（CECS 159:2004） ；3.40.铸钢节点应用技术规程（CECS 235：2008） ；3.41.钢管混凝土结构设计与施工规程（CECS28：90） ；3.42.政府有关政策、法律、法规等。
上海市建设工程监理有限公司第 9 页 共 54 页4.4. 监理工作的流程监理工作的流程对于本项目的钢结构施工，其质量控制是监理方工作的重点，为此，我们将对钢结构原材料、加工制作（驻厂监理） 、现场安装等进行质量控制，并提出如下质量控制工作流程4.1. 钢结构分项工程质量验收监理工作流程审核施工组织设计（方案）审核投入工程的材料、设 备等并签证审核施工人员的资格证、 上岗证审核试验室资质等级、检测设 备及人员状况等审核焊接工艺评定报告及 焊接工艺规程安排监理员或专业监理工程师进行巡 视、检查和旁站对部分工序质量有怀疑、安排平行检 验或见证取样抽检发现重大质量问题应及时 通过总监下达工程暂停令、 限期整改对需返工处理的质量事故应对 处理过程和处理结果进行跟踪 检查和验收工序自检合格后报验的检查、 签证、处理发现质量问题或工序检查不合格 签发监理工程师通知单对施工单位报送的分项、分部单位工程进行 检查，并参加联合验收签证资料、整理、汇总、归档上海市建设工程监理有限公司第。
