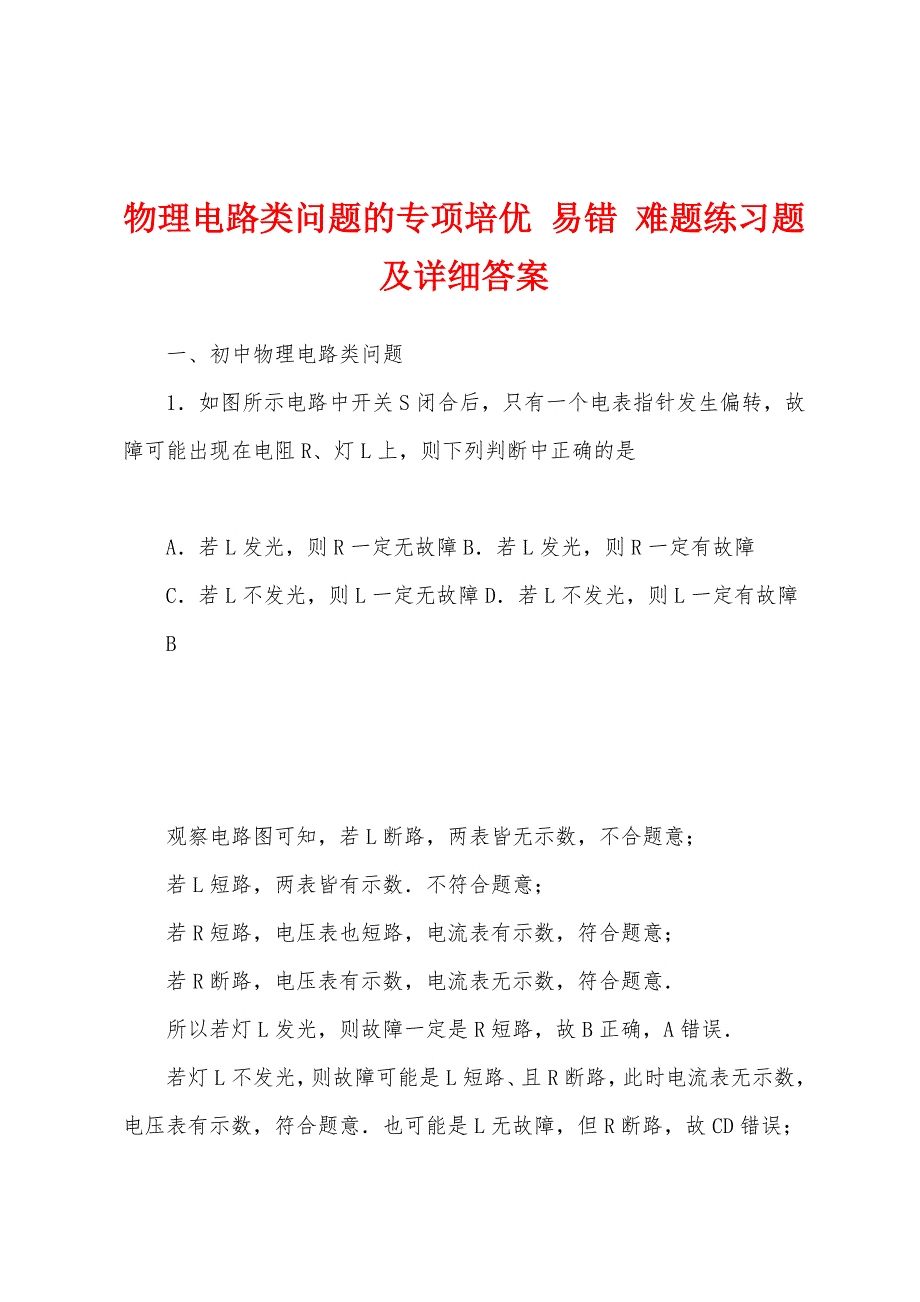

物理电路类问题的专项培优 易错 难题练习题及详细答案 一、初中物理电路类问题 1．如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是 A．若L发光，则R一定无故障B．若L发光，则R一定有故障 C．若L不发光，则L一定无故障D．若L不发光，则L一定有故障 B 观察电路图可知，若L断路，两表皆无示数，不合题意； 若L短路，两表皆有示数．不符合题意； 若R短路，电压表也短路，电流表有示数，符合题意； 若R断路，电压表有示数，电流表无示数，符合题意． 所以若灯L发光，则故障一定是R短路，故B正确，A错误． 若灯L不发光，则故障可能是L短路、且R断路，此时电流表无示数，电压表有示数，符合题意．也可能是L无故障，但R断路，故CD错误； 故选B． 重点是根据欧姆定律判断电路故障，要理解当与电压表并联的电阻断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压． 2．如图所示的电路中，电源电压保持不变，闭合开关后，A1 示数为 0.4A，A2示数为 0.5A 若灯 L 2断路，则电流表 A1、A2、A 的示数分别为 A．0.4A、0A、0.9A B．0.4A、0.5A、0.9A C．0.9A、0A、0.9A D．0.4A、0A、0.4A D 一、初中物理电路类问题 1．如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是 A．若L发光，则R一定无故障B．若L发光，则R一定有故障 C．若L不发光，则L一定无故障D．若L不发光，则L一定有故障 B 观察电路图可知，若L断路，两表皆无示数，不合题意； 若L短路，两表皆有示数．不符合题意； 若R短路，电压表也短路，电流表有示数，符合题意； 若R断路，电压表有示数，电流表无示数，符合题意． 所以若灯L发光，则故障一定是R短路，故B正确，A错误． 若灯L不发光，则故障可能是L短路、且R断路，此时电流表无示数，电压表有示数，符合题意．也可能是L无故障，但R断路，故CD错误； 故选B． 重点是根据欧姆定律判断电路故障，要理解当与电压表并联的电阻断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压． 2．如图所示的电路中，电源电压保持不变，闭合开关后，A1 示数为 0.4A，A2示数为 0.5A 若灯 L 2断路，则电流表 A1、A2、A 的示数分别为 A．0.4A、0A、0.9A B．0.4A、0.5A、0.9A C．0.9A、0A、0.9A D．0.4A、0A、0.4A D 。
