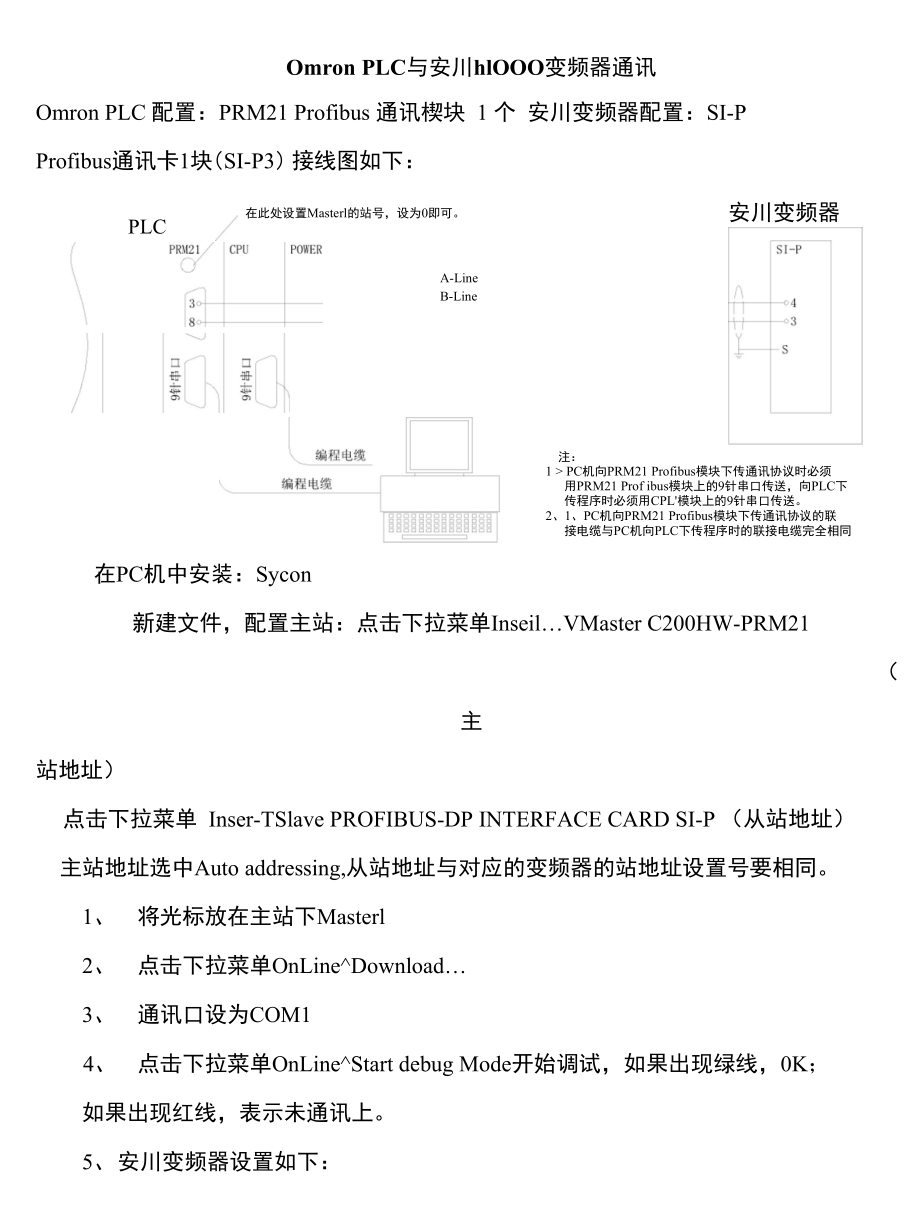

Omron PLC与安川hlOOO变频器通讯Omron PLC 配置：PRM21 Profibus 通讯楔块 1 个 安川变频器配置：SI-P Profibus通讯卡1块（SI-P3） 接线图如下：PLC在此处设置Masterl的站号，设为0即可A-LineB-Line安川变频器注：1 > PC机向PRM21 Profibus模块下传通讯协议时必须 用PRM21 Prof ibus模块上的9针串口传送，向PLC下 传程序时必须用CPL模块上的9针串口传送2、1、PC机向PRM21 Profibus模块下传通讯协议的联 接电缆与PC机向PLC下传程序时的联接电缆完全相同在PC机中安装：Sycon新建文件，配置主站：点击下拉菜单Inseil…VMaster C200HW-PRM21 （主站地址）点击下拉菜单 Inser-TSlave PROFIBUS-DP INTERFACE CARD SI-P （从站地址） 主站地址选中Auto addressing,从站地址与对应的变频器的站地址设置号要相同1、 将光标放在主站下Masterl2、 点击下拉菜单OnLine^Download…3、 通讯口设为COM14、 点击下拉菜单OnLine^Start debug Mode开始调试，如果出现绿线，0K； 如果出现红线，表示未通讯上。
5、 安川变频器设置如下：bl-01=3 bl-02二3F6-30设成与从站地址对应F6-32设为16、 默认设置情况下Profibus输入、输出控制字：控制变频器的字地址Outputs二IR050〜099变频器输出的字地址Inputs二IR350〜3997、 Profibus通讯使能设置 n. 00=1, n=100+10XPRM21 模块站号例如:PRM21模块站号设为0,需要将100.0置1如果变频器不运行，将变频器按二线式出厂初始化后，重新设置上述参数，根 据需要，设置加减速时间、电压、最高运行频率、基本频率等，尽可能做自学习有关控制字的位地址功能，请查询相关资料频率控制时，控制字与对应的频率的量值如下：IR51=500 （十进值）时频率为5HzIR51=1000 （十进值）时频率为10HzIR51=5000 （十进值）时频率为50Hz8、 更改输入、输出地址的方法：设置数据（DM区）起始地址m =1000+100XPRM模块站号例如，模块站号=0,设置（十六进制）：DM 1000=1 （一个自定义输出地址）DM1002二A400 （输出起始地址）DM 1003= 16 （输出字长）DM 1007=1 （一个输入自定义地址）DM1009二A416 （输入起始地址）DM1010二16 （输入字长）上面的设置，可以使PLC连接一台变频器，PLC对变频器的输出地址段为 IR400〜IR415,输入地址段为IR416〜IR431。
当PLC与多台变频器组成Profibus 通讯网时，可以更改起始地址和字长起始地址可以设为#0000,对应地址为DM0； 设为#B0000,对应地址为HRO （HR区数据有断电保持的功能）附:输出地址定义DM wordValueMeaningmNumber of output data areas0Default mappingC200HS:PLC addresses IR050 ~ IR081 are mapped toUnit output buffer bytes 000 ~ 063C200HE,C200HG,C200HX:PLC addresses IR050 ~ IR099 are mapped toUnit output buffer bytes 000 ~ 0991One user-defined data output area2Two user-defined data output areasotherDefault mapping (see value 0000)m+1Output area 1 : start address in the output buffer0000 ~0510Byte 000 ~ 510 (even) in output buffer of the UnitotherSetting error *1, output area is ignoredm+2Output area 1 : start address in the CPU0000 ~40950000 ~5999DM0000 ~ DM4095 (C200HE-CPU11)DM0000 ~ DM5999 (all other CPUs)A000 ~A235IR000 ~ IR235 A300~A511IR300 ~ IR511B000~B099HR00 ~ HR99C000 ~C063LR00 ~ LR63otherSetting error *1, output area is ignoredm+3Output area 1 : size0000-0000 ~ 0100 words to be transferred from PLC to0100Unit output buffer *2otherSetting error *1, output area is ignoredm+4see m+1Output area 2 : start address in the output bufferm+5see m+2Output area 2 : start address in the CPUm+6see m+3Output area 2 : size输入地址定义DM wordValueMeaningm+7Number of input data areas0Default mappingC200HS:Unit in put buffer bytes 000 ~ 063 are mapped to PLC addresses IR350 ~ IR381C200HE,C200HG,C200HX:Unit input buffer bytes 000 ~ 099 are mapped to PLC addresses IR350 ~ IR3991One user-defined data in put area2Two user-defi ned data in put areasotherDefault mapping (see value 0000)m+8Input area 1 : start address in the input buffer0000 ~ 0510Byte 000 ~ 510 (even) in input buffer of theUnitotherSetting error *1, input area is ignoredm+9Input area 1 : start address in the CPU0000 ~ 4095DM0000 ~ DM4095 (C200HE-CPU11)0000 ~ 5999DM0000 ~ DM5999 (all other CPUs)A000 ~ A235IR000 ~ IR235A300 ~ A511IR300 ~ IR511B000 ~ B099HR00 ~ HR99C000 ~C063LR00 〜LR63otherSetting error *1, input area is ignoredm+10Input area 1 : size0000 ~ 0100000 ~ 100 words to be transferred from Unitinput buffer to PLC *2otherSetting error *1, input area is ignoredm+11see m+8Input area 2 : start address In the input bufferm+12see m+9Input area 2 : start address in the CPUm+13see m+10Input area 2 : size。
