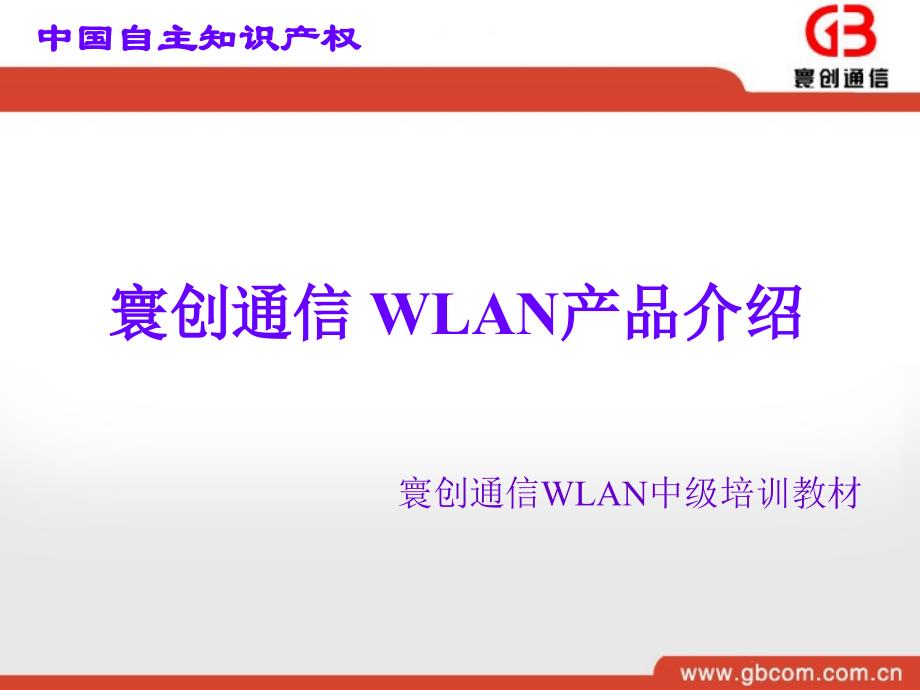

寰创通信 WLAN产品介绍,中国自主知识产权,寰创通信WLAN中级培训教材,交流提纲,技术与产品优势,AP产品简介,AC产品简介,OMC产品简介,HB4、HC系列产品,GBCOM WLAN产品与技术优势 WLAN整体解决方案能力 产品平台化架构设计 多模AP能力 大容量AC及扩容能力 AC冗余备份能力 AC兼容性组网能力 无线技术创新能力,WLAN整体解决方案能力,提供全线WLAN产品，具备WLAN整体解决方案的能力： 全系列AP产品：胖/瘦AP、室内型/室外型AP（IP66/IP67）、普通型/回传型AP、802.1n系列AP、MESH-AP产品 应用于各类场景的AC产品：CPU架构AC、NPU架构AC（ATCA+Cavium架构）、（128线/256线/512线AP）普通AC、（1024线/2048线/4096线AP）大容量AC 电信级网管平台：大型电信级网管平台（Oracle+JAVA架构），最大支持20000个受控节点（AP、AC）该网管系统遵循ITU-T的体系架构，支持通过GUI方式实现对所有网元的配置、故障、性能、诊断测试等管理功能，同时具备丰富的表、图、曲线，用于对系统整体运营状况的评估和分析。
专用终端产品：专用车载终端、室外型终端能力，提供企业级客户提供专用产品，为运营商拓展企业级客户的运营面 WLAN网规网优产品：配套WLAN网络规划，提供网规网优配套产品产品平台化架构设计,AC产品、AP产品采用统一平台化架构设计，包括诸如“操作系统子系统“、“系统管理子系统”、“操作维护子系统”、“数据库子系统”、“承载子系统”、“异常处理子系统”等，软件平台各部分均为独立开发，具备强大的业务承载平台 平台化架构设计具备如下优点： 系统调试、维护能力强 易于扩展新功能、新业务 硬件平台切换，产品成熟周期快,AP产品的硬件平台与软件架构支持多RADIO模块设计，单模AP设备可以平滑升级至多模AP设备，在室外型大容量接入场景具备良好扩容能力多模AP能力,AC冗余备份能力,AC 平台支持1+1与n+1冗余备用 支持关键模块（主控板、业务板、接口板）冗余备份,大容量AC及扩容能力,大容量AC产品及扩容能力： 具备1024、2048、4096线AP接入的NPU架构AC产品 产品采用ATCA架构+Cavium处理器方案 控制板采用x86+PowerPC方案 业务处理板采用Cavium 16核处理器方案，支持单SMA子卡最高10Gb吞吐量，单业务处理板最高40Gb吞吐量 交换板的单套片处理能力为64Gb转发能力，备板交换能力最高800Gb 支持千兆SFP接口、万兆SFP接口 支持-48V DC双冗余供电接口 大容量AC提供系列化产品，根据需求提供不同规格产品,AC兼容性组网能力,AC产品支持现网组网能力： 集中转发模式（AC认证点）、本地转发模式（BRAS认证点） 路由模式、桥接模式、NAT模式 AC+AP支持二层（VLAN）组网、支持三层路由组网 AC支持VLAN QinQ组网 AP可以通过组播、DHCP option43、DNS等多种方式发现AC AP可以通过SDH、PTN、EPON/GPON（以及ADSL）等多种方式接入AC 上述所有WLAN组网方式，通过相应的配置局数据完全支持,无线技术创新能力,多模块回传组网技术： 最大4个无线模块，可多频点回传组网，提供高带宽的回传能力。
支持QoS的多径路由： 基于链路质量、跳数、节点负荷和QoS要求，进行路由选择可支持多径路由，以实现负荷分担和软切换 软切换技术： 普通WiFi产品在使用一条无线链路时，一直到该链路无法使用才断开重新建新链路 GBCOM产品则完全不同，它一直处于无线链路动态检测过程中，支持多链路同时传输，使某一无线链路在不可用前就换入其它链路，实现无缝切换 高速移动技术： 通过对MAC层的优化，能够支持高速（250公里/小时）移动情况下的稳定传输 视频优化技术： 与有线网络比较，无线传输时延高、抖动大、丢包率高这些问题严重影响视频监控业务质量 GBCOM采用TCP Relay和视频QoS优化，大大降低无线传输特性对视频监控业务的影响交流提纲,技术与产品优势,AP产品简介,AC产品简介,OMC产品简介,HB4、HC系列产品,室内放装型AP,产品主要特点： 支持802.11b/g, 可选支持802.11a 200mW@11b，100mW@11g/11a 胖瘦可转换 支持WAPI/WPA/802.1x 支持SNMP接口，MIB满足运营商规范 双电源：POE + 12VDC 通过CCCi认证（含WAPI） 金属外壳，带防盗锁孔,室内分布型AP,产品主要特点： 支持802.11b/g 700mW@11b，500mW@11g 胖瘦可转换 支持WAPI/WPA/802.1x 支持SNMP接口，MIB满足运营商规范 标配双电源：POE + 12VDC 通过CCCi认证（含WAPI） 金属外壳，带防盗锁孔,室内型802.11n AP,产品主要特点： 支持802.11n（1*1；2*2） 100mW@11n放装型；500mW@11n分布型 胖瘦可转换 支持WAPI/WPA/802.1x 支持SNMP接口，MIB满足运营商规范 标配双电源：POE + 48VDC 通过CCCi认证（含WAPI） 金属外壳，带防盗锁孔,室内分布型802.11n AP,产品技术指标： N200H-GA100i-GN11（1*1:1）：HT20：45Mb/150Mb； HT40：90Mb/150Mb N200-GA200i-AGN22（2*2:2）：HT20：90Mb/300Mb； HT40：180Mb/300Mb 其他系列型号等：N200-GA100i-GN33、 N200-GA200i-AGN33、 HB4-GA100e-GN22、HB4-GA100e-GN33,室外普通型AP,产品主要特点： 支持802.11b/g/n 700mW@11b，500mW@11g/11n（1*1) 胖瘦可转换 支持WAPI/WPA/802.1x 支持SNMP接口，MIB满足运营商规范 标配POE供电，可选220V供电 防护等级：IP66 内置网口防雷、电源防雷 工作温度：-40℃～55 ℃,室外型回传AP（802.11n AP/MESH AP）,产品主要特点： 回传型AP设备最多2个Radio；MESH AP最多4个Radio；802.11n AP最多2个模块（6个天线接口） 500mW@11b/11g/11n，200mW@11a/n 胖瘦可转换 支持WAPI/WPA/802.1x 支持SNMP接口，MIB满足运营商规范 标配POE供电、可选220V AC供电 防护等级：IP67 内置网口防雷、电源防雷 工作温度：-40℃～65 ℃,交流提纲,技术与产品优势,AP产品简介,AC产品简介,OMC产品简介,HB4、HC系列产品,GC300系列802.11n AC（NPU架构）,GC300-512-N型AC产品主要特点： 管理AP数目，最多512颗802.11n AP 支持最多20K用户数 最大接入业务吞吐量25G NPU业务处理板：1块 后插接口卡：1块 SFP千兆端口：24 SFP万兆端口：2,GC300系列802.11n AC（NPU架构）,GC300-1024-N型AC产品主要特点： 管理AP数目，最多1024颗802.11n AP 支持最多40K用户数 最大接入业务吞吐量50G NPU业务处理板：2块 后插接口卡：2块 SFP千兆端口：24*2 SFP万兆端口：2*2,GC300系列802.11n AC（NPU架构）,GC300-2048-N型AC产品主要特点： 管理AP数目，最多2048颗802.11n AP 支持最多80K用户数 最大接入业务吞吐量100G NPU业务处理板：4块 万兆交换板：1块，主备2块 后插接口板：4块 SFP千兆端口：24*4 SFP万兆端口：2*4,GC300系列802.11n AC（NPU架构）,GC300-4096-N型AC产品主要特点： 管理AP数目，最多4096颗802.11n AP 支持最多160K用户数 最大接入业务吞吐量200G NPU业务处理板：8块，最大扩展12块 万兆交换板：1块，主备2块 后插接口卡：8块，最大扩展12块 SFP千兆端口：24*8 SFP+万兆端口：2*8,GC300系列AC（NPU架构）,GC300-1024型AC产品主要特点： 管理AP数目，最多1024颗AP 支持最多20K用户数 最大接入业务吞吐量10G NPU业务处理板：1块 SFP千兆端口：8 千兆电口：2 -48V DC冗余供电,GC300系列AC（NPU架构）,GC300-2048型AC产品主要特点： 管理AP数目，最多2048颗AP 支持最多40K用户数 最大接入业务吞吐量20G NPU业务处理板：2块 SFP千兆端口：4*2*2 SFP万兆端口：2*2,GC300系列AC（NPU架构）,GC300-4096型AC产品主要特点： 管理AP数目，最多4096颗AP 支持最多80K用户数 最大接入业务吞吐量40G NPU业务处理板：4块 万兆交换板：1块 SFP千兆端口：4*2*4 SFP+兼容千兆/万兆光口：10 SFP千兆电口：2*4,GC200系列AC（CPU架构）,产品主要特点： 按照管理AP数目，GC200-256/GC200-512 支持用户数目8K/16K 最大业务接入吞吐量4Gb/8Gb 支持SFP千兆光口4个、千兆电口6个 支持-48V DC冗余电源 符合EIA RS-310C上架标准，1U-2U高，可安装在19英寸标准机架上,交流提纲,技术与产品优势,AP产品简介,AC产品简介,OMC产品简介,HB4、HC系列产品,网络管理系统GM200,GM200是电信级网络管理系统,实现对WLAN产品进行综合管理。
采用Oracle+Java设计架构，采用Server/Client网络架构，基于SNMP提取AC管理信息,产品主要特点： 单平台支持最多32个受控AC，管理节点数目最多2万个（AP） 数据库存储数据（告警、统计、日志等）保留时间为2年 支持160K用户基本数据统计与查看 同时支持专用Client访问与快速WEB方式访问网络管理系统GM200,系统管理： 用多层树次图展示全网WLAN拓扑：分省、市、AC、热点、AP 5级展示 对不同的告警用不同的告警颜色显示，并时时提供用户当前的告警情况 可根据OMC网管功能针对不同的用户进行权限级别分级管理,网络管理系统GM200,远程配置： 配置资源管理包括：资源信息同步、资源信息展示、资源查询统计、设备录入功能 网元添加信息应包括：网元名称、厂家名、设备类型、安装位置信息、设备型号、负责人、SNMP版本等； 系统提供设备生命周期管理，管理设备从入网到退网的过程状态，包括新设备状态、管理状态、不可达状态、不可用状态、工程状态、设备的删除 所有参数可以批量呈现、批量修改方式可以文件格式导入或通过界面修改 网管系统能通过IP地址、设备名称或其他网元属性对被管设备进行定位和查询。
网络管理系统GM200,故障管理： 统一界面接收显示和监控所有网元设备的各级告警，提供告警监测、告警生成、告警通知、告警前转等功能 告警信息处理：可对告警定位、告警查询、告警统计、告警删除、告警存储等 告警显示管理：可对告警同步显示、告警列表、告警详细信息显示、告警拓扑监控包括：开始、终止时间、网元名称、告警ID、设备厂家、设备类型、设备型号、监控区域、业务区域、热点名称、IP地址等多条件过滤 告警信息配置：可对告警过滤条件设置、告警升级设置、告警前转设置网络管理系统GM200,性能管理： 对WLAN中的各网元进行实时监控，对采集到的性能数据进行分析和综合，并以图形化的形式显示，同时生成各种相关日志文件和统计报表 统计出当前每个AP热点的用户数，并能呈现用户的详细参数，包括M。
