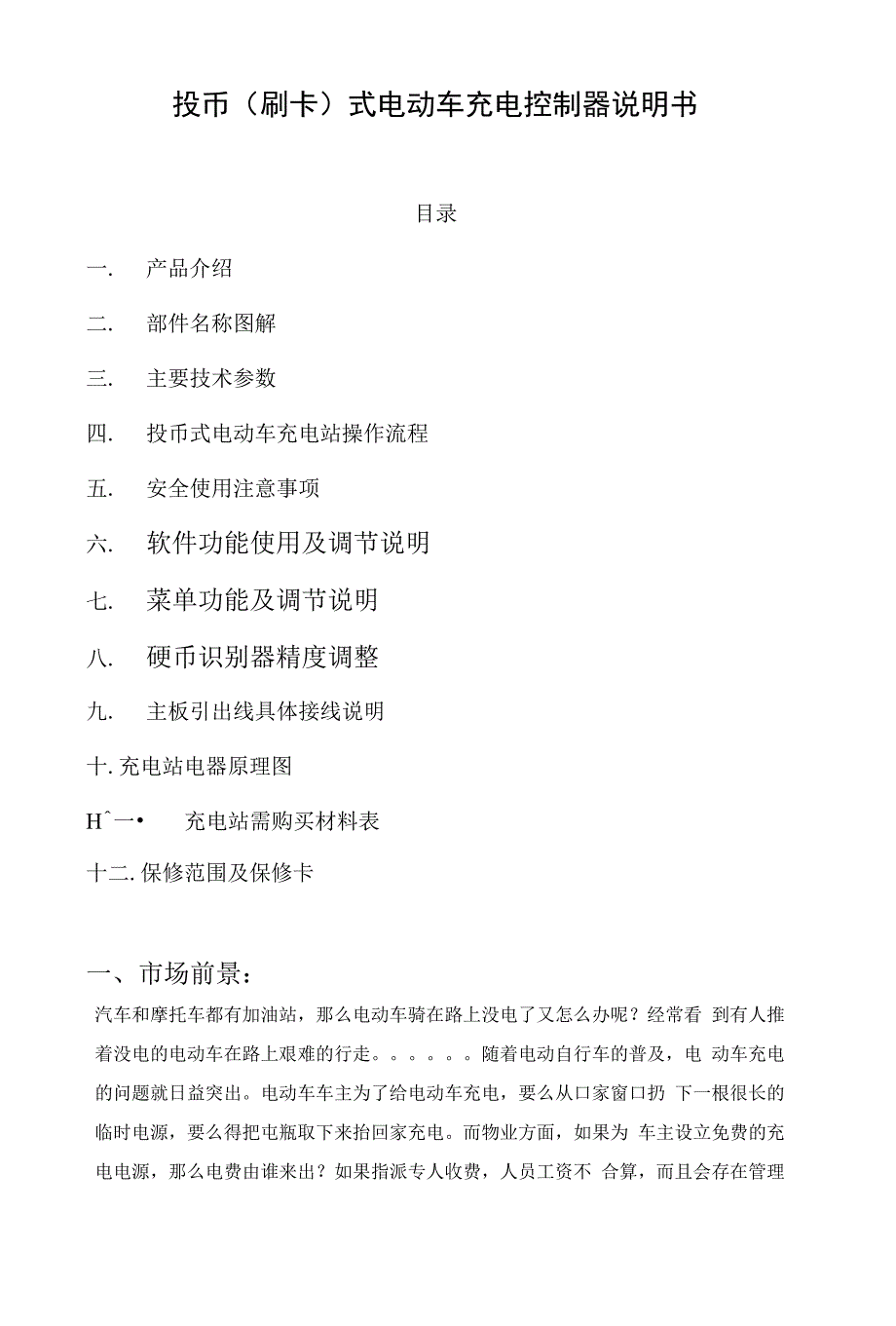

投币（刷卡）式电动车充电控制器说明书目录一. 产品介绍二. 部件名称图解三. 主要技术参数四. 投币式电动车充电站操作流程五. 安全使用注意事项六. 软件功能使用及调节说明七. 菜单功能及调节说明八. 硬币识别器精度调整九. 主板引出线具体接线说明十.充电站电器原理图H^一• 充电站需购买材料表十二.保修范围及保修卡一、市场前景：汽车和摩托车都有加油站，那么电动车骑在路上没电了又怎么办呢？经常看 到有人推着没电的电动车在路上艰难的行走随着电动自行车的普及，电 动车充电的问题就日益突出电动车车主为了给电动车充电，要么从口家窗口扔 下一根很长的临时电源，要么得把屯瓶取下来抬回家充电而物业方面，如果为 车主设立免费的充电电源，那么电费由谁来出？如果指派专人收费，人员工资不 合算，而且会存在管理问题（比如当天收费多少，无法明析）为有效解决上述 困扰广大电动车主和物业的难题，我公司专门研制出了投币（刷卡）式电动车供 电站，并成功投放市场产品的推出既给电动车车主带来了方便，也规范了物业 的管理，受到广大电动车车主及物业的一•致认可和好评二、产品介绍：长沙汇腾电了科技有限公司专利产品一一投币式电动车供电站，由一台控制 器外加九个两孔插座构成，控制器内装有数字电度表及空气开关，主机具有真假 币识别功能，识别率可达到99.7%。
出厂设置只识别一元硬币（也能根据客户需 要定制可使用代用币的机型，还可实现投币、刷卡两用）控制器有九路供电端 口，每路通道都有其独立的显示窗口与控制按键，用户在投入硬币（或刷卡）后, 按下其中的一个控制按键，控制器就会给对应通道的插座供电，各通道的工作状 态与工作时间（倒计时）可以通过其对应的显示窗口显示出来考虑为适应不同 型号的电动车，控制器输岀的是220V电源，给电动车充电时述是需要插接上电 动车自带的充电器部件名称图解显示屏启动按键识别器投币外箱锁电表内部外观三、性能特点：性能特点：1. 一机多控，即一台控制器可以分别控制九个插座的通断电时间2. 用户可自主设定单位币数的通电时间，1-999分钟可调3. LED数码管倒计时显示，时间到了口动断电4. 设有保护电路，具有过载和短路保护功能5. 安装使用方便，无需专人值守和看管6. 电子计数，及时对收益了如指掌，更方便合作式经营管理7. 智能CPU识币系统，防钓币、防伪币、防电击功能8. 具有断电记忆功能，停电后再來电时可以口动启动断电前的状态1!主要技术指标:外形尺寸:300mm （长）X 140mm （宽）X360 mm （高） 净重：6.8 KG输入电压:AC220 V /50 Hz 输出电压:AC220 V /50 Hz最大承载电流:10A单个通道最大承载电流:1A待机功率:4W控制器工作电压:DC 12 V五、安装说明：1. 选择安装于车棚及停车场适合电动车充电的墙体或立柱上，根据 箱体背面四个孔的孔距，在墙体上打孔。
然后分別用两个6毫米 膨胀螺丝或自攻螺丝固定箱体如安装在室外，应做好防雨雨棚2. 根据一般电动车充电器电缆线的长度，其主机安装高度为箱底部 距离地100 — 120厘米，输出端口（插座）距离地面3 0—4 0 厘米，每个端口（插座）之间的距离保持50-100厘米为宜安装示意图 3 •主板引出线具体接线说明接线端口从下往上依次接线 端口①接电源火线（出厂已接） 端口②接一通道控制线 端口③接二通道控制线 端口④接三通道控制线 端口⑤接四通道控制线 端口⑥接五通道控制线 端口⑦接六通道控制线 端口⑧接七通道控制线 端口⑨接八通道控制线 端口⑩接九通道控制线电气原理图9876532硬币识别器 或刷卡器0 变压器 oLAC220输入L N AC12V 输出「_至电路板空气开关 P主控电路板12 3 40 0 0 05 6 7 8 9N进线L进线n.充电站安装需要购买材料一览材料规格材质数量电源线M2. 5 平 方铜芯线根据电源接入距离购买相应长度控制火线M1.0 平 方铜芯线60-80 米公共零线M2. 5 平 方铜芯线15-20 米线管直径M 20 毫米PVC15-20米（不含电源线线管长度）三通直径M20毫米PVC9个弯头直径M 20 毫米PVC根据转角数量购买 插座两孔10A9个底盒9个安装实景图yin六. 使用说明1. 在空闲位停好电动车并在车位对应插口处插好电动车口带的充电器。
2. 投入硬币（或刷卡）后，按下与停车位对应的红色小按键（数码 窗显示的数字右边对应的小按键），即开始计吋供电IIJ：如9 号插座空闲，则投币（或刷卡）后按9号按键给插座供电3. 按键后控制器进入倒计时状态，如投一个币（或刷卡一次）通电2小时（120分钟）两个币4小时 可以连续投入多个硬币（或多次刷卡），也可以分次投硬币（或刷卡）4•倒计吋结束后，控制器自动停止供电，恢复初始状态5 •使用注意事项：1） 确定您所选择的插口顺序号，避免按错启动按键2） 启动后，请检查一下您电动车充电器在工作一般正常充电 时，电动车自带的充电器上的指示灯亮红灯）3） 每个插口只适应一台电动车充电，请勿使用其他负载，以免烧 坏保险管或过载保护断电七. 主电脑板功能设置调节说明控制器功能强大，单位金额的通电时间管理方可口行调节，过流过载保护,断电记忆，假币识别，电子记数消费金额、用电量随时掌握岀厂时设置成不启用断电记忆，一个币启动240分钟主控电脑板由下往上共有十个按键,分别定义为:“SI, S2, S3……S9,S10”其中冇S1-S9的按键在投币箱正而，S10上而没冇接插按键，如果需 要调节参数，可以将S9的按键拔出，插在S10的按键插口上，但调节完成后, 需插回到S9。
数码管由下往上定义为“Rl, R2, R3……R8, R9”按S10五秒后进入菜单，即进入功能设置菜单 在“R2”上会显示“P”，“R1”上显示一个数据这表示此台机器的投币数量如“P 123”表示已累计消费123元此时,按“S1”加数，按“S2”减数同时按“S1和S2”可清零在“R4”上会显示“t—”，在“R3”上会显示一个数据这表示单位币数的通电时间如“t—240”表示投币（或刷卡）后，按下按键给对应通道供电240分钟按对应的S3与S4可增减时间在“R5”上会显示“d—0”或“d—1” o前者表示不启动断电记忆，后者表示启动断电记忆通过对应的“S5”来 调节在“R6”上会显示“C—0”表示清除剩余时间按对应按键“S6”在“R8”上显示“END”表示保存参数并退出菜单，按对应按键“S8”退出菜单注：每个菜单设置完成后都需要按S8, （ R8±显示END）退出菜单才 能恢复到待机状态八•硬币识别器（以下简称“投币器”）使用说明■适用皱币二1元人民币专用■ 工作电压二直流+12V （波动10%）■ 工作温度=-10°C—60°C■重量=180g接线说明：（1） 红线（接直流+12V）（2） 白线（接信号线）（3） 黑线（接地线）正常情况下通电的瞬间投币器会发出一声“滴”的鸣叫，代表进入正常工作 状态。
若无此声可能是投币器未通电，若发岀连续的“滴，滴，滴”的鸣叫声， 则可能是出币口堵塞或投币器坏若投币器会出现“卡币”现彖，一般情况下，多投入几个硬币可以将卡在内 部的硕币顶出来，如果顶不岀，则需用专用的7毫米套筒拆下投币器，打开投币 器清理出硬币若投币时出现真币都不吃的情况（投入真币但会从退币口退出），此时需调 节投币器的精度精度调节方法：首先，将投币器的调节精度旋钮旋至最右或最左然后，边投真币边往左（或右）方向慢慢调节旋钮，直至英吃币为止 若投币器出现投币不计数的现象，请检查投币器上方“常开/常闭”调节开 关：靠金屈面板的那边为常开，此开关必须处于“常开”状态若此开关没有问 题，则有可能是投币器与主控制电路板三芯连接线中间（白色）的线断或接触不 良另外,投币器上方“快冲/慢”档位必须处于“中”或“快”九.充值机使用说明书（刷卡机型用,单投币机型不需要）用户卡充值操作:先将充值机接通电源，然后将用户卡放在充值机的感应区上，屏幕会交替显示该卡的卡号和余额，此时通过键盘输入要充值的金额（小于200元，也不 能有小数），按确认键，如果充值成功, 充值机会鸣叫两声，屏幕显示充值后余大充值机LFC80额。
2.批量充值操作：P7XXXCP为功能键）：首先在充值机上设置需要充值的金额（如P7010表示每次充10元），按确定即可看到屏幕显示“ADD・01（T进 入批量充值模式然后将消费卡放在感应区上按+号（即每按一次充一笔），这吋充值机会自动将金额写入用户卡要取消批量充值模式输入P7000,然后按确认即可3・管理卡的操作（将管理卡放置在充值机的感应区）P100YYY：设置每次刷卡的收费标准，YYY三位数表示每次刷卡时所扣的费用（YYY是角，如010为1元）P860：在控制器上刷管理卡吋禁止校对吋钟P861:在控制器上刷管理卡时允许校对时钟P862:在控制器上刷管理卡时禁止设置费率P863:在控制器上刷管理卡时允许设置费率十.控制器常见故障及处理方法故障现象故障原因投币（或刷卡）不计数投币器或刷卡器与主电脑板相边的连接线松脱 投币器或刷卡器坏，更换投币器卡币或不吃币详见《硬币识别器使用说明》投币（或刷卡）不供电检查是否按错按键？或是换键坏 检查保险是否烧坏？更换保险管 检查连接线是否松动不投币（或刷卡）也能 充电主电脑板故障感应电，只能点亮电动车自带充电器上的指示灯十一.保修范围及保修卡1. 控制器整机免费保修一年。
2. 保修期内由于操作或保养不当等照成的人为损坏，本公司将根据配件价格表的优惠价格进行更换配件，免费维修3. 保修期满后，若发生故障或零件损坏，木公司将继续负责维修,需按照配件价格收费保修卡产品名称型号购买日期姓名/地址保修期限保修期限一年。
