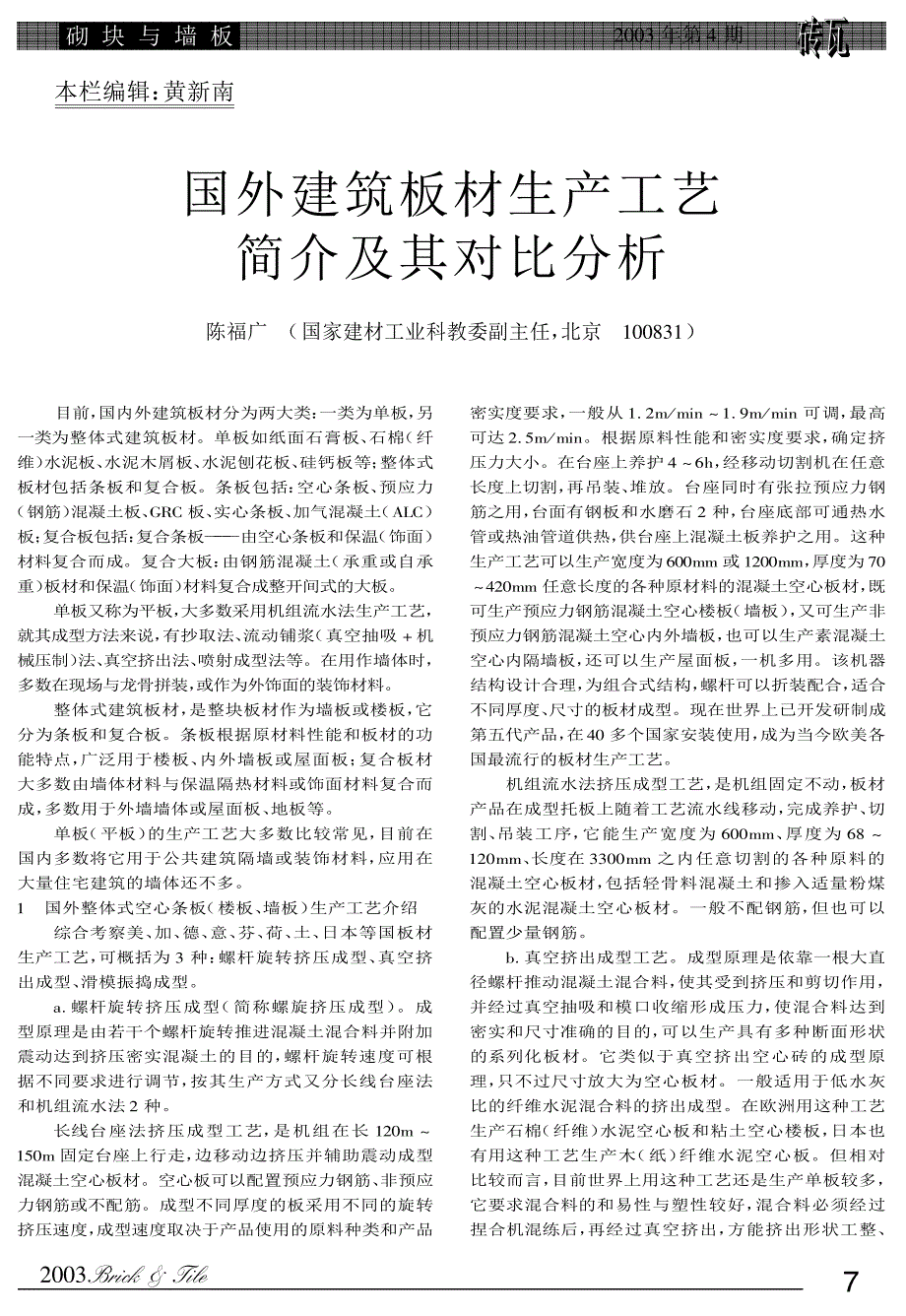

!““#“#$%& ’ ($)*!!“! ! ! !$ $本栏编辑： 黄新南国外建筑板材生产工艺 简介及其对比分析陈福广$ （国家建材工业科教委副主任， 北京$ %““&#%）$$目前， 国内外建筑板材分为两大类： 一类为单板， 另 一类为整体式建筑板材单板如纸面石膏板、 石棉 （纤维） 水泥板、 水泥木屑板、 水泥刨花板、 硅钙板等； 整体式板材包括条板和复合板条板包括： 空心条板、 预应力 （钢筋） 混凝土板、 ’() 板、 实心条板、 加气混凝土 （*+)）板； 复合板包括： 复合条板— — —由空心条板和保温 （饰面）材料复合而成复合大板： 由钢筋混凝土 （承重或自承重） 板材和保温 （饰面） 材料复合成整开间式的大板 单板又称为平板， 大多数采用机组流水法生产工艺，就其成型方法来说， 有抄取法、 流动铺浆 （真空抽吸 , 机械压制） 法、 真空挤出法、 喷射成型法等在用作墙体时， 多数在现场与龙骨拼装， 或作为外饰面的装饰材料整体式建筑板材， 是整块板材作为墙板或楼板， 它分为条板和复合板条板根据原材料性能和板材的功能特点， 广泛用于楼板、 内外墙板或屋面板； 复合板材 大多数由墙体材料与保温隔热材料或饰面材料复合而成， 多数用于外墙墙体或屋面板、 地板等。
单板 （平板） 的生产工艺大多数比较常见， 目前在国内多数将它用于公共建筑隔墙或装饰材料， 应用在 大量住宅建筑的墙体还不多国外整体式空心条板 （楼板、 墙板） 生产工艺介绍综合考察美、 加、 德、 意、 芬、 荷、 土、 日本等国板材 生产工艺， 可概括为 # 种： 螺杆旋转挤压成型、 真空挤出成型、 滑模振捣成型 螺杆旋转挤压成型 （简称螺旋挤压成型） 成型原理是由若干个螺杆旋转推进混凝土混合料并附加 震动达到挤压密实混凝土的目的， 螺杆旋转速度可根据不同要求进行调节， 按其生产方式又分长线台座法和机组流水法 ! 种长线台座法挤压成型工艺， 是机组在长 %!“/ 0 %1“/ 固定台座上行走， 边移动边挤压并辅助震动成型混凝土空心板材空心板可以配置预应力钢筋、 非预应力钢筋或不配筋成型不同厚度的板采用不同的旋转 挤压速度， 成型速度取决于产品使用的原料种类和产品密实度要求， 一般从 %. !/2 /34 0 %. 5/2 /34 可调， 最高 可达 !.1/2 /34根据原料性能和密实度要求， 确定挤压力大小在台座上养护 6 078， 经移动切割机在任意长度上切割， 再吊装、 堆放。
台座同时有张拉预应力钢 筋之用， 台面有钢板和水磨石 ! 种， 台座底部可通热水管或热油管道供热， 供台座上混凝土板养护之用这种生产工艺可以生产宽度为7““// 或 %!““//， 厚度为 9“06!“// 任意长度的各种原材料的混凝土空心板材， 既 可生产预应力钢筋混凝土空心楼板 （墙板） ， 又可生产非预应力钢筋混凝土空心内外墙板， 也可以生产素混凝土空心内隔墙板， 还可以生产屋面板， 一机多用该机器 结构设计合理， 为组合式结构， 螺杆可以折装配合， 适合不同厚度、 尺寸的板材成型现在世界上已开发研制成第五代产品， 在6“ 多个国家安装使用， 成为当今欧美各国最流行的板材生产工艺 机组流水法挤压成型工艺， 是机组固定不动， 板材产品在成型托板上随着工艺流水线移动， 完成养护、 切割、 吊装工序， 它能生产宽度为 7““//、 厚度为 7& 0%!“//、 长度在 ##““// 之内任意切割的各种原料的 混凝土空心板材， 包括轻骨料混凝土和掺入适量粉煤灰的水泥混凝土空心板材一般不配钢筋， 但也可以配置少量钢筋 :. 真空挤出成型工艺成型原理是依靠一根大直径螺杆推动混凝土混合料， 使其受到挤压和剪切作用，并经过真空抽吸和模口收缩形成压力， 使混合料达到密实和尺寸准确的目的， 可以生产具有多种断面形状 的系列化板材。
它类似于真空挤出空心砖的成型原理， 只不过尺寸放大为空心板材一般适用于低水灰比的纤维水泥混合料的挤出成型在欧洲用这种工艺生产石棉 （纤维） 水泥空心板和粘土空心楼板， 日本也 有用这种工艺生产木 （纸） 纤维水泥空心板但相对比较而言， 目前世界上用这种工艺还是生产单板较多，它要求混合料的和易性与塑性较好， 混合料必须经过 捏合机混练后， 再经过真空挤出， 方能挤出形状工整、$ $砌 块 与 墙 板$ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $!““# 年第 6 期砖 砖 砖 砖 砖 砖 砖 砖 砖 砖砖 砖瓦 瓦 瓦 瓦 瓦 瓦 瓦 瓦 瓦 瓦瓦 瓦!“ “ “ ““!““#!“#$% & ’#()*尺寸准确的空心板这种生产方式大都为机组流水法生产工艺， 为了改善板的性能， 在原料中掺有硅砂 （石英砂） ， 再经过蒸压养护， 使板材强度提高和收缩值降低， 但是其成本相对较高， 如日本三菱重工业公司生产的代石棉纤维水泥空心墙板就是其中一种 滑模振捣成型工艺在长线台座上， 成型机边移动边成型混凝土空心板， 成型时将空心板分三层布料，三层捣实混凝土混合料， 形成混凝土空心板坯。
第一层为底层混凝土布料， 用半圆形夯实器捣实； 第二层为孔间壁 （肋） 混凝土布料， 依靠锥形内外芯模相对滑动插捣密实混凝土， 形成孔间壁即肋； 第三层为表层混凝土布料， 用平板震动器震实虽然分三层布料， 但是一次同时完成捣实成型这里需要注意， 三层混凝土的配合比是不相同的， 至少是上下层混凝土与中间肋的混凝土混合料是不相同的， 对原料粒径要求和水泥用量也是不相同的， 它是根据板的不同部位性能要求和不同原料而调整配比其预应力张拉工艺与台座法挤压成型工艺相同这种生产工艺可以生产厚度为&“ ’()“** 的预应力混凝土空心楼板和外墙板， 也可以生产钢筋混凝土的空心内外墙板和素混凝土的空心内隔墙板整体式复合板材生产工艺它又分为整体式复合条板和整体式复合大板 整体式复合条板在欧美等国制造复合条板，是在长线台座上用挤压成型或滑模成型的上下层配有预应力钢筋的混凝土空心板上面加一层聚苯板， 再复盖一层 (“ ’)“** 的混凝土 （面） 保护层， 形成聚苯夹芯复合条板聚苯板大多用容重为 -. ’ !!/01 *#的234， 也有用 534 或岩棉块， 厚度视保温要求而定， 聚苯板与两层混凝土之间用伞形卡销件固定牢靠， 形成夹芯层紧密粘结， 在任何混凝土干缩变形下不会分层脱离。
这种复合条板大多作为外墙板、 地板或屋面板也有为了装饰， 在面层上再粘结各种瓷砖、 大理石， 或制作水磨石、 干粘石等外饰面层， 达到各种装饰效果6% 整体式复合大板它是指不定型的不同规格尺寸 （按图纸加工） 的全开间式的整体复合外墙大板， 包括整扇门和窗户在内的予制复合大板它是在带有组合胎模的台座上按设计要求予制成型各种规格尺寸的复合大板， 外带各种装饰面， 内有夹芯聚苯或岩棉保温层， 一个开间为一块整体墙板组合胎模是在台座上根据设计要求的规格形状和尺寸拼装组合模板， 并配置双层或单层钢筋网片， 浇注混凝土后， 有的采用整个胎模台座震动成型， 有的采用插入式振捣器加平板震动器成型， 蒸汽养护到规定强度后吊装堆放它要求胎模之间接缝严密， 不得漏浆安装施工采取装配式，不但建设速度快， 效率高， 而且易于保证质量这种复合外墙板从工厂化制作到现场拼装， 不但要求墙板质量高， 而且对接缝处理必须防裂、 防渗， 嵌缝材料必须配套供应， 以确保工程质量这种全开间的复合外墙大板在我国北京、 上海也开发有类似产品， 但机械化程度和生产效率比国外胎模震动成型低得多在应用时为了确保工程质量和施工效率， 必须有相应的施工机械， 才能满足工程要求。
各种空心条板生产工艺对比分析及我国挤压成型工艺的差距#% -+挤出工艺与挤压工艺对比挤出工艺与挤压工艺的区别， 在于挤出成型是由真空挤出腔和模口构成固定式整体， 机座尺寸较庞大， 只能用机组流水法生产由于它要求原料混合物的和易性和塑性较高， 一般要经捏合机混练后才能成型， 因此， 只适用纤维水泥或粘土原料， 如石棉水泥、 木 （纸） 纤维水泥，包括各种代石棉的纤维水泥等， 它不适用于普通水泥混凝土成型挤出成型的空心制品外观质量好、 尺寸准确，但不能配钢筋， 大多数制品作非承重隔墙或复合墙的装饰面材料掺加适量粉煤灰的水泥混合料也能挤出成型， 如松下电工生产的防静电、 防辐射等装饰用的 . ’!)** 很薄的中空电工板， 就是用掺加适量粉煤灰、 水泥和特种外加剂挤出成型的， 但要求粘结性能和塑性较高一般的粉煤灰水泥混合料由于塑性不好， 不易成型， 会影响制品强度， 甚至会出现微裂现象这种纤维水泥制品只有在高压釜中蒸压养护才能保证产品获得较高的强度、 较低的收缩值和较好的大气稳定性不经蒸压养护，其性能将难以保证， 而蒸压养护则成本将大大增加挤出工艺的另一缺点是真空挤出的内腔接缝和拐角处往往挂有水泥浆， 清洗非常麻烦， 废时废工， 因此， 在实际生产中， 往往生产能力难以达到设计能力要求， 生产成本较高， 影响生产效率和投资回收率。
挤压工艺是由若干个旋转的螺杆挤压干硬性混凝土混合料， 达到密实混凝土的目的， 因此机器小巧灵活，可适用任何混凝土混合料， 可配置钢筋， 生产各种承重和非承重空心板材， 做到一机多用， 原料广泛普及 !+挤压成型与滑模成型工艺对比挤压成型与滑模成型工艺的共同点， 都是长线台座法生产， 成型机在台座上边行走边成型， 都可以生产预应力钢筋混凝土空心条板， 但成型原理是不同的挤压工艺是靠螺杆旋转推进混合料形成挤压和剪切合力， 在三维受力状态下达到密实混凝土的目的长线台座法挤压成型机的行走是靠螺旋挤压干硬性混凝土混合料达到一定密实度时形成的反作用力推动成型机前进， 这样既保证了混凝土密实度要求， 又使生产速度达到最大状态， 这个优点是任何其它生产工艺所不具备的当然机组流水法挤压成型也不具备这个特点而滑模工艺是分层布料， 靠高频震捣和内外芯模相对滑动插捣混凝土混合料的， 它的行走是靠驱动装置带动机器前进， 边行走边捣实挤压成型的混合料是干硬性的， 水灰比较小， 一般不+ +砖 砖 砖 砖 砖 砖 砖 砖 砖 砖砖 砖瓦 瓦 瓦 瓦 瓦 瓦 瓦 瓦 瓦 瓦瓦 瓦+ + + + + +!““# 年第 ( 期砌 块 与 墙 板+ +! !““#“#$%& ’ ($)*!!“! ! ! !超过“$%， 坍落度为“， 但要求挤压力较大。
滑模成型的混 合料是半干硬性的， 水灰比大约在 “$ &“ ’“$ (“ 左右， 因 此， 挤压成型混凝土比滑模成型的混凝土密实、 强度较 高、 表面较平整光滑， 在同一强度下相对水泥用量也可节 省， 一般只有 )!* ’)&*但挤压成型工艺所选用旋转 螺杆较易磨损， 用普通钢材制造的螺杆使用寿命较短， 必 须根据不同使用寿命要求， 选用不同耐磨合金钢制造， 因 此， 对螺杆耐磨材料要求相对较高近年来国外已开发 出一种组合螺杆挤压头， 可以局部更换螺杆挤压头的易 磨损部件， 避免替换整个机头， 减少维修费用， 在耐磨材 料上研制成可成型%“ 万 +!板的绞刀滑模成型工艺所 用的备配件， 主要是成型孔间肋混凝土的内外芯模插捣 部件较易磨损， 必须用耐磨材料， 其它部件制作和更换则 无异于一般混凝土部件的耐磨要求 #$ #,挤压、 滑模成型与 -. 板成型工艺的主要区别 -. 板成型工艺是属于滑模成型工艺的一种， 显然 不具备挤压成型工艺的特点它与上述滑模成型工艺 最大区别在于： 一是重叠式成型； 二是非蒸汽养护； 三 是单面张拉预应力根据考察介绍， 这种成型方式存 在问题较多， 例如板面易于起拱， 侧向容易变形， 容易 产生质量不均匀等。
在相同生产规模下， -. 板投资又 比挤压成型或滑模成型工艺都要贵得多 #$ %,挤压成型工艺长线台座法与机组流水法生产方式简 要对比 这两种成型方式的共。
