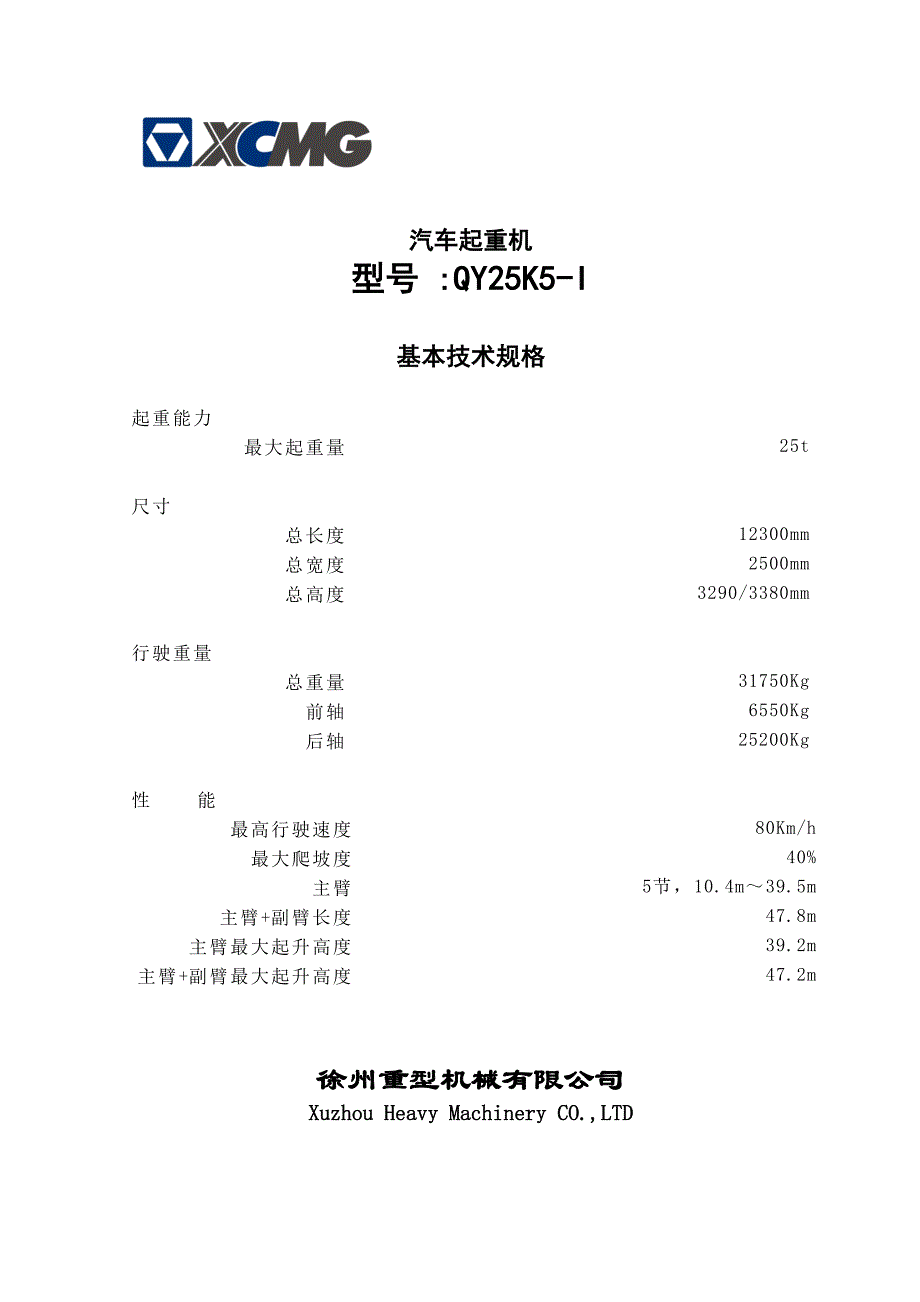

汽车起重机型号 :QY25K5-I基本技术规格起重能力最大起重量25t尺寸总长度12300mm总宽度2500mm总高度3290/3380mm行驶重量总重量31750Kg前轴6550Kg后轴25200Kg性 能最高行驶速度80Km/h最大爬坡度40%主臂5节，10.4m～39.5m主臂+副臂长度47.8m主臂最大起升高度 39.2m主臂+副臂最大起升高度47.2m徐州重型机械有限公司Xuzhou Heavy Machinery CO.,LTD QY25K5-1 产品特点和优势QY25K5-I汽车起重机是我公司运用多年来设计制造汽车起重机的技术结晶，立足于成熟技术的高可靠性产品采用我公司自制的专用汽车起重机底盘，全覆盖走台板，经典K系列外观造型，操作简便、灵活广泛适用于城市建设、交通运输、港口、桥梁、油田、工矿企业等场所的起重安装作业1、八边形起重臂，承载能力强，变形小，抗弯曲能力强，截面高宽比小，起重能力超强，主臂长10.4m～39.5m，中长臂、全伸臂性能优越2、插入式臂头，有效提高搭接长度，吊臂变形小；嵌入式滑块，支撑面积大，降低筒体的接触应力3、八档变速箱，行驶性能优越，爬坡能力强，爬坡度为40%，最高车速为80km/h。
4、开式定量泵变量马达系统，起升采用双泵合流，满足用户调速的要求，有效降低能耗及系统发热；自主研发的负载敏感系统，操控平稳，高效节能；独特结构的回转缓冲技术，实现无抖动；采用重力下降，有效节能，平衡阀采用过载补偿技术，保证下降速度平稳；大扭矩起点新型液压变量马达，保证二次起升不下滑，有效提高作业效率5、获国家专利的臂架伸缩系统，有效避免因误操作造成的油缸弯曲、臂架折断，提高伸缩系统的主动安全性6、双工况模式发动机，正常行驶时，采用较大的功率，保证整车的行驶性能；上车工作时采用较小的功率，尽可能降低油耗 上车部分技术规格型 号QY25K5-I上车液压系统液压泵…………底盘发动机驱动四联泵，定量泵用于起 升、变幅、伸缩控制阀…………先导液压油控制的负荷敏感式比例多路换 向阀，带有抗冲击阀、防气蚀阀油路……………风冷式液压油冷却器，有效降低系统油温油箱容积………约468L滤油器…………进、回油滤油器主 臂5节，八边形横截面的筒形焊接结构双缸加绳排伸缩机构，动力同步伸缩式主臂,同步系统由2个伸缩油缸和伸缩钢丝绳构成，各油缸均装有安全阀。
有2 种伸缩模式可供选择主臂长度………10.4m～39.5m全伸速度………全伸39.5m于150s副 臂1节，桁架式焊接结构，具有0、15、30三种固定副臂安装角，收存在主臂旁副臂长度………8.3m臂端单滑轮(主臂辅助滑轮)单滑轮, 安装在主臂顶端用于单股钢丝绳起重作业臂端单滑轮的起重性能同 8.3m副臂 0安装角时的起重性能变幅机构单支双作用前置液压变幅油缸，带有平衡阀 变幅速度………-2到+80∘于68s主起升机构液压控制调速，装有双折线绳槽卷筒，由液压马达通过行星齿轮减速器驱动，内置常闭式制动器并带有平衡阀具有轻载高速、重载低速的特点与副卷扬机分别独立操作 单绳拉力………………28KN 单绳速度(空载) ………125m/min 直径长度……………φ14mm180m副起升机构液压控制调速，装有双折线绳槽卷筒，由液压马达通过行星齿轮减速器驱动，内置常闭式制动器并带有平衡阀具有轻载高速、重载低速的特点与主卷扬机分别独立操作 单绳拉力………28KN 单绳速度(空载) ………125m/min 直径长度………φ14mm105m起重吊钩臂头滑轮组标配5个滑轮。
序号吊钩类型起重量（t）滑轮组重量（kg）数量备注1主吊钩2552501单钩2副吊钩2.80551单钩回转机构四点接触球式回转支承，由液压马达驱动行星齿轮回转机构减速器驱动，可连续回转360具有动力控制或自由回转的功能，可无级调速回转杆设有鸣响开关回转速度………0～2.5r/min操纵方式无级调速先导液比例操纵，由 左右2个操纵手柄控制由液压泵和比例阀进行液压先导式控制起重机的全部动作上车操纵室安置在转台左侧，外开式车门；带大圆弧玻璃，带有防护栏配置力矩限制器、电控箱、风扇、电动前窗刮水器、发动机动力加速踏板、发动机起动开关、可调式座椅标配冷暖空调等安全装置液压平衡阀；液压溢流阀；液压双向锁；力矩限制器；操纵杆弹簧式回中系统；三圈保护器,防止钢丝绳过放；臂头设置高度限位，防止钢丝绳过卷；力矩限制器上车操纵室内的安全保护装置当实际力矩接近过载时，它会发出听视觉警报，并在过载之前自动停止危险动作具有超载记忆功能（黑匣子）和故障自诊断功能可不断显示的功能：力矩百分比实际起重量额定起重量幅度吊臂长度角度最大起升高度工况代码倍率限制角度信息代码支 腿4支腿纵向H形布置，操作杆控制液压动作可由底盘车任一侧同时或单独控制各支腿的动作，设有水平仪。
支腿油缸均设有单向阀，且垂直支腿带有双向液压锁支腿跨距： 纵向横向(半伸)…………5.14m4.34m 纵向横向(全伸)…………5.14m6.0m 支脚盘尺寸…………………φ400mm 最大起重量时支腿反力………292.87KN第五支腿安装在底盘车架的前方,用于允许吊机在，在360情况下,拥有相同的起吊性能；液压油缸装有液控单向阀 支腿盘尺寸(直径) ………φ260mm固定配重固定在起重机转台尾部，重量5985千克颜色底盘：黑色；驾驶室、起重机上车：工程黄色 下车部分技术规格型 号左驾驶方向盘，驱动/转向形式642车 架自行设计并制造，全覆盖式走台板，受力结构优化设计，防扭转箱型结构，选用高强度钢材制造；支腿收缩在特制箱体中，箱体位于1桥和2桥之间以及车架后端并且具有前后牵引挂钩发 动 机型 号SC8DK280Q3形 式直列、六缸、水冷、增压、中冷、电控、高压共轨制造厂商上海柴油机股份有限公司功率/kw/rpm206/2200扭矩/N.m/rpm1112/1400排量/ml8270燃油消耗率/g/kw.h220燃油箱容积 L260L排放标准国4备注标配下车液压系统定量开式系统，定量齿轮泵通过取力器联接至变速箱，用于控制支腿、转向。
变 速 箱8JS125T：机械操纵，8档变速箱带同步器离 合 器干式、推式，直径420mm车 桥高强度桥，维护方便第一桥：单胎，转向不驱动；第二桥：双胎，驱动不转向； 第三桥：双胎，驱动不转向转 向机械式转向机构，带有液压助力悬 挂 系 统前桥：纵置钢板弹簧式，筒式减震器后桥：纵置钢板弹簧式，双轴平衡，板簧与推力杆导向制 动 系 统双回路、气制动、鼓式制动器行车制动………脚踏板操纵的双回路气压制动第一回路作用于一轴车轮上，第二回路作用于二、三轴车轮上驻车制动………放气制动，作用于后面两根轴上，通过各轴上的弹簧储能气室起作用辅助制动………发动机排气制动电 力 系 统直流24伏特，串联12伏特的电池组2个发电机28.50.3伏特70安培驾 驶 室钢结构全宽豪华驾驶室，宽体横置式，乘员2人配置收放音机、可调式座椅、方向盘、大视野后视镜、手动门窗升降器标配暖风、空调等轮 胎前桥：11.00-20，x2后桥：11.00-20，x8备用：11.00-20，x1轮辋：8.00V-20(Ⅱ)工 具随车配置一套维修工具 主要配套件明细表（以产品实际配置为准）序号名 称型 号厂 家1下车发动机SC8DK280Q4上海柴油机股份有限公司2变速箱8JS125T陕西法士特齿轮有限责任公司3转向器100 江门市兴江、南通环球4车桥徐州美驰、重庆大江信达5轮胎11.00-20、11.00R20徐州徐轮橡胶有限公司6下车液压油泵63/50/32/08徐州科源、合肥长源、淮安海达7下车支腿操纵阀QYZTF-S10E浙江圣邦、浙江奉化液压件三厂8上车多路阀SBDL25浙江圣邦液压有限公司9回转支承011.45.1250徐工罗特艾德、马鞍山方圆10回转马达A2F28W2Z8中航力源、北京华德、浙江圣邦科技11回转减速机博世力士乐（北京）、青岛海力达、无锡金辉、徐州圣邦12主副起升马达A6V8013主副起升减速机青岛海力达、徐州圣邦、泰安泰山福神14主副起升钢丝绳14NAT4V39S江苏15变幅油缸徐工液压件、成都成缸、张家口长宇16伸缩油缸徐工液压件、成都成缸、张家口长宇17水平油缸徐工液压件、张家口长宇18垂直油缸徐工液压件、张家口长宇19力矩限制器HC4900徐州赫思曼电子有限公司20先导手柄HC-RCX意大利（先导操纵）21主板材料BS700MC上海宝山钢铁股份有限公司 主要技术参数表行驶状态主要技术参数表 （遵从于技术改进）类别项 目单 位参 数尺寸参数整机全长mm12300整机全宽mm2500整机全高mm3290/3380轴距mm4425+1350轮距mm2074/1834/1834重量参数行驶状态总质量kg31750轴 荷前 轴kg6550后 轴kg25200动力参数发动机型号SC8DK280Q4发动机额定功率kw/(r/min)206/2200发动机额定扭矩N.m/(r/min)1112/1400行驶参数最高行驶速度km/h80最小转弯直径m21.5最小离地间隙mm275接近角16/15离去角13制动距离（车速为30km/h）m≤10最大爬坡度%30，40百公里油耗l。
