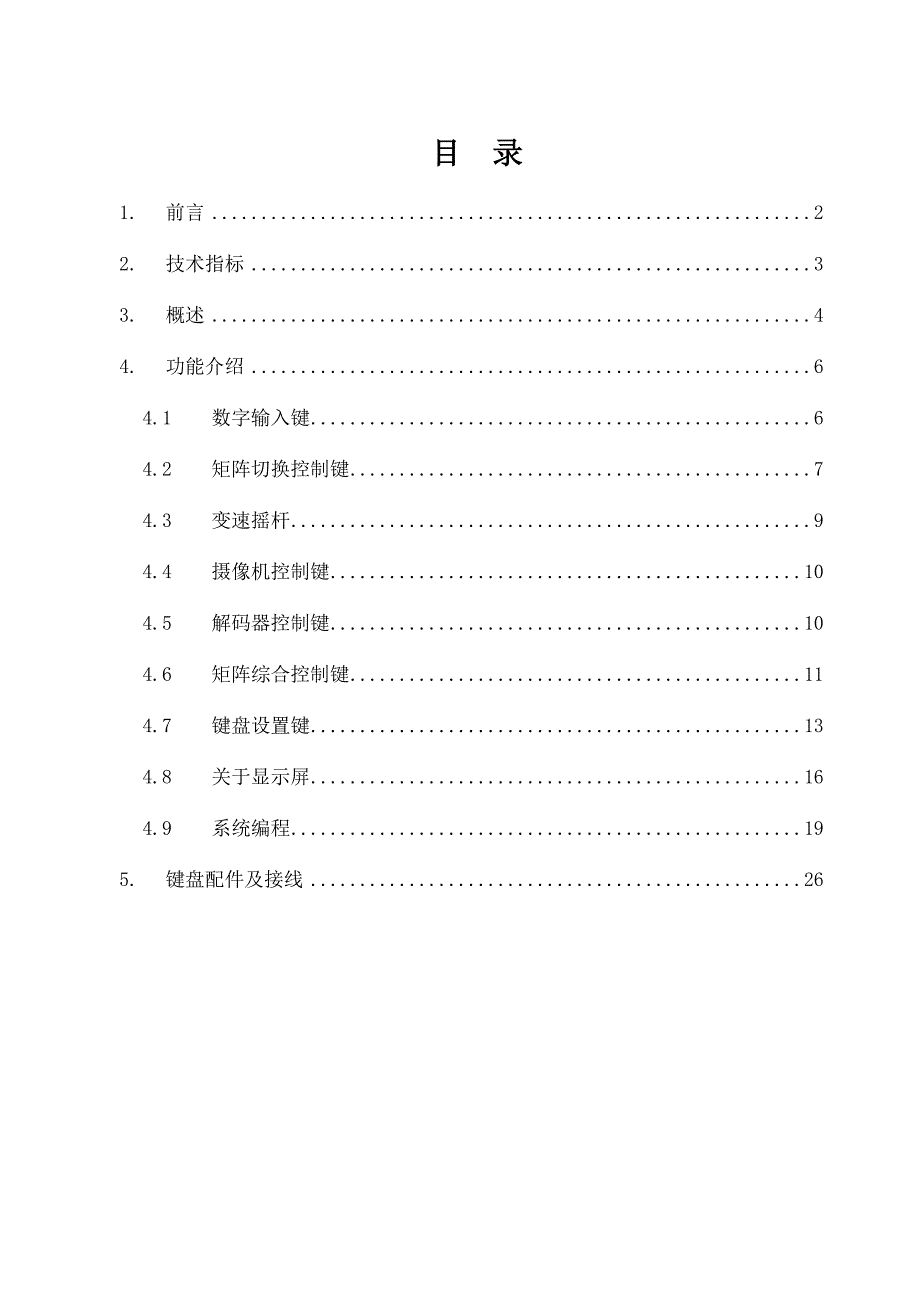

目 录1. 前言 22. 技术指标 33. 概述 44. 功能介绍 64.1 数字输入键 64.2 矩阵切换控制键 74.3 变速摇杆 94.4 摄像机控制键 104.5 解码器控制键 104.6 矩阵综合控制键 114.7 键盘设置键 134.8 关于显示屏 164.9 系统编程 195. 键盘配件及接线 261. 前言为了操作您的矩阵系统，必须选择控制键盘或控制软件（需配计算机）来实现各项控制功能控制设备的选择是有很大灵活性的，完全根据您的实际情况和不同需求来选择控制设备有主从之分，主控制设备一般称为主控键盘或主控计算机（运行主控软件），从控制设备一般称为分控键盘或分控计算机（运行分控软件）一套矩阵系统中的主控制设备只能有一个，或者是主控键盘，或者是主控计算机如果您考虑系统的性能先进、操作舒适直观、功能强大丰富，则应选择使用多媒体型主控软件；如果您想节省成本、追求简单实用，则可以选择带液晶显示的主控键盘，也能完成系统的绝大部分功能操作分控制设备的选择原则也大致如此，但一套矩阵系统中的分控制设备可达7个(TC-8500系列)，每一台分控制设备均可以选择分控键盘或分控计算机不同的分控制设备用不同的分控地址ID（1-7）来识别和区分，可以分别设定不同的控制权限。
具体设定方法参见第八章“分控授权软件”本手册主要介绍键盘型控制设备2. 技术指标电源：DC12V，通过键盘接口盒接入功耗：2.5W重量：0.8kg（不含配件）尺寸：300×160×43mm装配：台式材质：工程塑料通讯：RS-485环境：室内，-10～+50℃，RH＜75%3. 概述TC-5600(6600)型智能显示控制器(液晶显示控制键盘)用于控制TC-8500/8600系列音视频矩阵系统其中TC-5600为主控键盘，TC-6600为分控键盘,二者在功能和控制权限上有所区别主控键盘可以对矩阵的工作参数进行编程设定，可以进行组合操作，分控键盘不能进行这些操作；对监视器的切换控制权限上，分控键盘优先于主控键盘在液晶键盘上有两类控制装置，一类是变速摇杆，位于键盘的右侧，可以非常形象直观、方便地控制快球或云台的PT动作（Pan & Tilt，即上下左右），尤其在控制快球时可以根据摇动角度改变快球的运行速度，具有很大的灵活性另一类是按键，采用了滴塑橡胶压力成形按键，手感柔和，用于控制监控终端和矩阵的大部分动作此外，在键盘左上方有一块大尺寸的液晶显示屏幕，可以用中文清晰地显示控制信息和操作提示，极大地方便了操作者。
如果在夜间操作，还可以打开显示屏幕的背光由于此种键盘采用了多种精密元器件组装加工而成，在运输、安装和使用过程中，不能剧烈撞击、挤压，不能淋水、油，不能接触腐蚀性固体、液体或气体键盘不能与矩阵直接连接在键盘的前下方有一个接口，采用RJ45座（RJ45 FEMALE CONNECTOR）此处用于插入键盘连接线，以与键盘转接器相连，再由键盘转接器与矩阵相连键盘的电源也通过转接器供给键盘的接线图如下所示：液晶键盘键盘转接器键盘连接线直流电源由此接矩阵液晶键盘的外观如下图所示： 4. 功能介绍根据操作方式区分，键盘上的按键可以分为两种：◆ 状态非锁定――按键按下时动作，松开后动作停止；◆ 状态锁定――按键按下再松开则动作开始，再如上按一次动作停止此处的“状态锁定”含义与“锁定”按键不同，要注意区分锁定”是键盘上的一个按键，用于使键盘进入锁定状态，不能进行任何操作仅当某项控制功能为单键操作时有以上区分，也只有实现监控终端控制功能的按键有以上区别当某一个控制功能需要同时按多个键才能完成时，不区分其操作方式对于除终端控制以外的其它功能键没有以上区别，仅当“按下再抬起”为一个完整的按键操作，执行特定的功能。
在下文所述及的控制功能时，均是针对一个特定的监视器或摄像机，发出一条动作指令让它执行相应的动作这里特定的监视器或摄像机都用地址表示，一般称为“监视器号”或“摄像机号”，在键盘的显示屏幕上均有显示在键盘上显示的“监视器号”或“摄像机号”，一般称为“当前监”或“当前点”下面将按照不同功能分区对按键的使用及所涉及的系统功能进行比较详细的介绍4.1 数字输入键有0-9、取消、确定等键，用于在各种需要数字的操作中输入数字，“取消”用于取消当前功能、使前面的输入无效，“确定”用于确认前面的输入有效，功能执行另外，“确定”和“取消”两键也用于其它不需要输入数字的操作中执行“选择”、“进入”或“退出”等功能这类用法将在下文中结合具体功能进行说明数字键中的2、4、6、8也用于调整矩阵视频输出字符叠加的位置将在下文中详细说明4.2 矩阵切换控制键切换是矩阵最基本的功能，即将任一路视频或音频输入信号切到任一路视频或音频输出上在同一时刻，只能有一路输入信号被切到某一路输出上一般来说，视频输入接监控现场的摄像机或其它视频源，在矩阵中统称为“摄像机”或“点”（事实上，由于解码器和摄像机的）；视频输出接监视器或其它视频处理设备，在矩阵中统称为“监视器”或“监”。
键盘工作在单任务模式，在进行操作时，在同一时刻只能控制一个监或一个点，即“当前监”或“当前点”改变当前监视器号时，必须先进入“监视器切换”状态改变当前摄像机号时，必须先进入“摄像机切换”状态（这也是键盘启动后的默认状态）在下文的描述中，跟在图标后面的是所描述的按键或操作的名称如“监视器”表示下文将描述按键“监视器”的功用；“直接切换摄像机”表示下文将描述如何直接切换摄像机按键用『和』符号括起来直接切换摄像机在正常工作状态，按数字键后再按“确定”键，则直接切换指定摄像机到当前监视器如果输入数字无效（不是合理的摄像机号，对于128路输入的矩阵来说，应该在1-128之间），则按“确定”键后切换无效，并等待重新输入数字在输入数字过程中可用“取消”键退出输入数字状态如果输入的摄像机号未经授权，本次切换无效，返回正常工作状态在输入数字过程中，所输入的数字会实时显示在特定位置上在专业模式，输入的数字会用反色显示在摄像机号的位置上；在实用模式，输入的数字会用反色小字体显示在大号字体的摄像机号的下方 请不要输入非法的摄像机号如果是32×16矩阵，则合法的摄像机号为1～32顺序切换摄像机在正常工作状态按“向后”键，则切换下一个授权摄像机到当前监视器。
授权摄像机”是指在授权软件中设置该监视器可浏览的一个或多个摄像机，并将该数据正确传输到键盘中下一个”是号码增大的方向，如果摄像机号已到最大数（在授权范围内），则返回最小数开始查找，即有循环功能按“向前”键则切换上一个授权摄像机到当前监视器『监视器』该键用于转换“摄像机切换”和“监视器切换”两种状态在系统默认情况下，键盘为“摄像机切换”状态，下文称为正常状态按下“监视器”键后，转入“监视器切换”状态，显示屏上有相应的状态指示，依屏幕的显示模式而有所不同（显示模式详见显示屏说明部分）在专业模式，监视器号将用反色显示；在实用模式，监视器号下标记有双下划线在“摄像机切换”状态，摄像机号无特殊显示效果进入该状态后，如果未按过数字键，可以用“监视器”键返回正常状态；如果已输入数字，按“取消”可以返回正常状态，此次切换操作无效；如果输入数字后按“确定”键，若数字合法则切换生效后返回正常状态，若数字非法则等待重新输入数字数字的合法是指，该数字是一个合理的监视器号，介于1-32之间；如果该键盘是分控的话，该监视器号还必须是经过授权的在输入数字过程中，所输入的数字会实时显示在特定位置上在专业模式，输入的数字会用反色显示在监视器号的位置上；在实用模式，输入的数字会用反色小字体显示在大号字体的监视器号的下方。
请不要输入非法的监视器号如果是32*16矩阵，则合法的监视器号为1～16直接切换监视器在正常工作状态，按“监视器”键后，进入监视器切换状态此时输入数字键后再按“确定”键，则将输入的数字作为当前监视器号，并将该监视器可浏览的一个摄像机切换到该监视器上如果输入数字无效，则按“确定”键后切换无效，并等待重新输入数字在输入数字过程中可用“取消”键退出输入数字状态和切换监视器状态如果输入的监视器号未经授权，本次切换无效，返回正常工作状态顺序切换监视器在监视器切换状态下按“向后”键，则切换下一个授权监视器为当前监视器授权监视器”是指在授权软件中设置该键盘可以进行切换控制的一个或多个监视器，并将该数据正确传输到键盘中下一个”是号码增大的方向，如果监视器号已到最大数（在授权范围内），则返回最小数开始查找，即有循环功能按“向前”键则切换上一个授权监视器为当前监视器在顺序切换时，可以连续操作4.3 变速摇杆变速摇杆位于键盘右侧，可以控制监控终端（可以是云台或快速球）的上下左右动作如果是快速球，它还能根据摇杆的摇动幅度以不同的速度运行用手摇动时，当前监控终端（即键盘显示屏上显示的“摄像机号”，以下简称“当前点”）将根据摇动方向进行相应的动作；如果当前点是快速球，则摇动角度越大动作速度越快。
松开手后摇杆能够自动回到中间位置，终端动作自动停止该装置为精密器件，在使用过程中不能猛烈摇动、用力按压，或向边缘用力推挤，否则会损坏该装置，导致控制失灵4.4 摄像机控制键位于键盘右侧，可以控制摄像机的变倍、聚集、光圈等动作这三组按键均是按下时动作，松开后自动停止，即状态非锁定方式由于目前大多数摄像机均能根据环境自动调整聚集和光圈系数，所以“聚集”和“光圈”这两组控制键一般情况下可以不用光圈+”即光圈开（IRIS OPEN），将光圈开大，使图像变亮；“光圈-”则相反（IRIS CLOSE）聚集+”即聚集近（FOCUS NEAR），使近物清晰；“聚集-”则相反（FOCUS FAR）变倍+”即变倍大（ZOOM TELE），将远景拉近，使图像变大；“变倍-”则相反（ZOOM WIDE）以上按键如果按住不放，则相应动作将连续执行，直到松开该按键或摄像机达到机械极限为止4.5 解码器控制键位于键盘上侧，可以控制云台的水平自动扫描和灯光、电源、雨刷等输出动作雨刷”为状态非锁定键，按下时当前地址的解码器输出一个开关量，可以控制摄像机防护罩的雨刷动作，以清除积聚的水或脏物按键松开后动作即停止该功能仅适用于室外型解码器，且动作时间不可过长，否则可能会损坏雨刷机构。
其它按键均为状态锁定键，按一次后即锁定于相应状态，同时解码器输出相应动作；再按一次，则状态取消，动作停止云台执行水平自动扫描动作时，将在两个水平限位之间循环往复运动在这种状态下，PT操作暂时失效，但电源、灯光和摄像机控制功能仍然可用当执行电源或灯光功能时，解码器也会输出一个开关量，可以实现远程控制监控现场的某些电气设备解码器输出开关量时，并不对外提供电源，需根据现场情况和用电设备情况自行解决4.6 矩阵综合控制键『点切』用于控制当前监视器进入万能切换状态在该状态下，不需要人工干预，即可使监视器在指定的若干个摄像机之间轮流切换这在某些情况下是非常有用的功能切换顺序中的各个点号及停留时间由主控键盘或计算机在“编程－万能切换”功能中设定此为状态锁定键，按一次则进入万能切换状态，再按一次则退出万能切换状态『编程』该按键仅主控键盘使用，用于矩阵高级功能的设置，分控键盘不用详见后文所述『布防』用于设定当前点的布防状态当某点布防后，如果该点发生报警（该处安装的报警探测器检测到异常情况并发出报警信号），则会启动矩阵。
