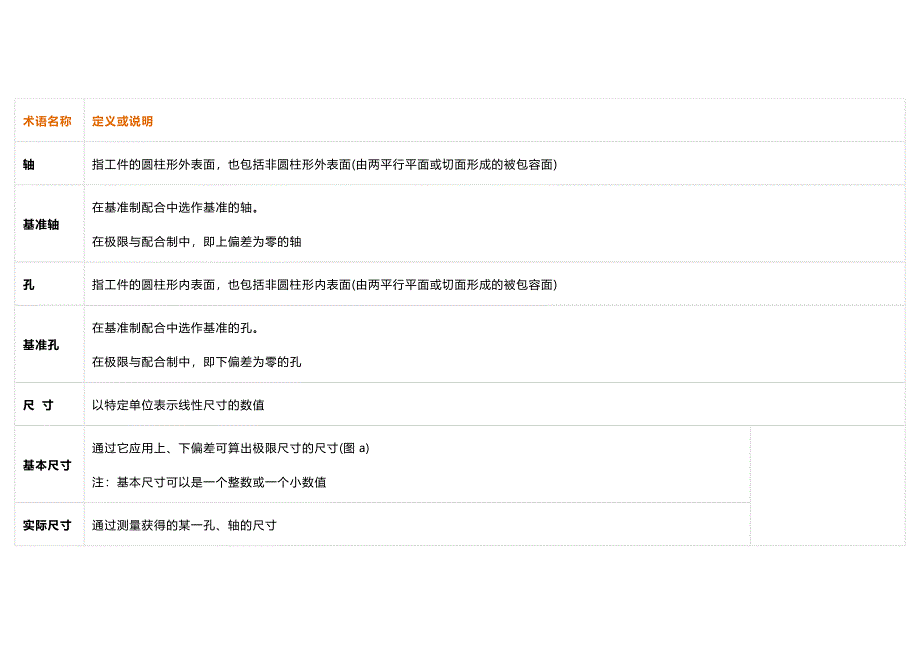

术语名称定义或说明轴指工件的圆柱形外表面，也包括非圆柱形外表面(由两平行平面或切面形成的被包容面)基准轴在基准制配合中选作基准的轴在极限与配合制中，即上偏差为零的轴孔指工件的圆柱形内表面，也包括非圆柱形内表面(由两平行平面或切面形成的被包容面)基准孔在基准制配合中选作基准的孔在极限与配合制中，即下偏差为零的孔尺 寸以特定单位表示线性尺寸的数值基本尺寸通过它应用上、下偏差可算出极限尺寸的尺寸(图a)注：基本尺寸可以是一个整数或一个小数值a)基本尺寸、最大极 限尺寸和最小极限尺寸实际尺寸通过测量获得的某一孔、轴的尺寸局部实际尺寸一个孔或轴的任意横截面中的任一距离，即任何两相对点之间测得的尺寸极限尺寸一个孔或轴允许的尺寸的两个极端实际尺寸应位于其中，也可达到极限尺寸最大极限尺寸孔或轴允许的最大尺寸(图a)最小极限尺寸孔或轴允许的最小尺寸(图a)极限制经标准化的公差与偏差制度(我们推荐你关注“机械工程师”公众号，学习更多专业知识，掌握更多行业动态)零 线在极限与配合图解中，表示基本尺寸的一条直线，以其为基准确定偏差和公差(图a)通常，零线沿水平方向绘制，正偏差位于其上，负偏差位于其下(图b)偏 差某一尺寸(实际尺寸、极限尺寸等)减其基本尺寸所得的代数差极限偏差上偏差和下偏差b)公差带图解上偏差最大极限尺寸减其基本尺寸所得的代数差(图b)下偏差最小极限尺寸减其基本尺寸所得的代数差(图b)基本偏差在极限与配合制中，确定公差带相对零线位置的那个极限偏差(图b)注：它可以是上偏差或下偏差，一般为靠近零线的那个偏差，图b为下偏差)尺寸公差(简称公差)最大极限尺寸减最小极限尺寸之差，或上偏差减下偏差之差。
它是允许尺寸的变动量尺寸公差是一个没有符号的绝对值标准公差（IT）在极限与配合制中，所规定的任一公差字母IT为国际公差的符号标准公差等级在极限与配合制中，同一公差等级(例如IT7)对所有基本尺寸的一组公差被认为具有同等精确程度公差带在公差带图解中，由代表上偏差和下偏差或最大极限尺寸和最小极限尺寸的两条直线所限定的区域它是由公差大小和其相对零线的位置如基本偏差来确定(图b)标准公差因子(iI)在极限与配合制中，用以确定标准公差的基本单位，该因子是基本尺寸的函数标准公差因子i用于基本尺寸至500mm；标准公差因子I用于基本尺寸大于500mm间 隙孔的尺寸减去相配合的轴的尺寸之差为正(图c)c)间隙最小间隙在间隙配合中，孔的最小极限尺寸减轴的最大极限尺寸之差(图d)最大间隙在间隙配合或过渡配合中，孔的最大极限尺寸减轴的最小极限尺寸之差(图d和图e)(我们推荐你关注“机械工程师”公众号，学习更多专业知识，掌握更多行业动态)过 盈孔的尺寸减去相配合的轴的尺寸之差为负(图f)(我们推荐你关注“机械工程师”公众号，学习更多专业知识，掌握更多行业动态)最小过盈在过盈配合中，孔的最大极限尺寸减轴的最小极限尺寸之差(图g)最大过盈在过盈配合或过渡配合中，孔的最小极限尺寸减轴的最大极限尺寸之差(图e和图g)配 合基本尺寸相同的，相互结合的孔和轴公差带之间的关系间隙配合具有间隙(包括最小间隙等于零)的配合，此时，孔的公差带在轴的公差带之上(图h)过盈配合具有过盈(包括最小过盈等于零)的配合。
此时，孔的公差带在轴的公差带之下(图i)过渡配合可能具有间隙或过盈的配合此时，孔的公差带与轴的公差带相互交叠(图j)配合公差组成配合的孔、轴公差之和它是允许间隙或过盈的变动量注：配合公差是一个没有符号的绝对值配合制同一极限制的孔和轴组成配合的一种制度(我们推荐你关注“机械工程师”公众号，学习更多专业知识，掌握更多行业动态)基轴制配合基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带形成各种配合的一种制度在极限与配合制中，是轴的最大极限尺寸与基本尺寸相等、轴的上偏差为零的一种配合制(图k)注：1.水平实线代表孔或轴的基本偏差；2.虚线代表另一极限，表示孔和轴之间可能的不同组合与它们的公差等级有关基孔制配合基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成各种配合的一种制度在极限与配合制中，是孔的最小极限尺寸与基本尺寸相等，孔的下偏差为零的一种配合制(图l)注：1.水平实线代表孔或轴的基本偏差；2.虚线代表另一极限，表示孔和轴之间可能的不同组合与它们的公差等级有关最大实体极限(MML)对应于孔或轴最大实体尺寸的那个极限尺寸，即：——轴的最大极限尺寸——孔的最小极限尺寸最大实体尺寸是孔或轴具有允许的材料量为最多时状态下的极限尺寸最小实体极限(LML)对应于孔或轴最小实体尺寸的那个极限尺寸，即：——轴的最小极限尺寸——孔的最大极限尺寸最小实体尺寸是孔或轴具有允许的材料量为最少时状态下的极限尺寸。
