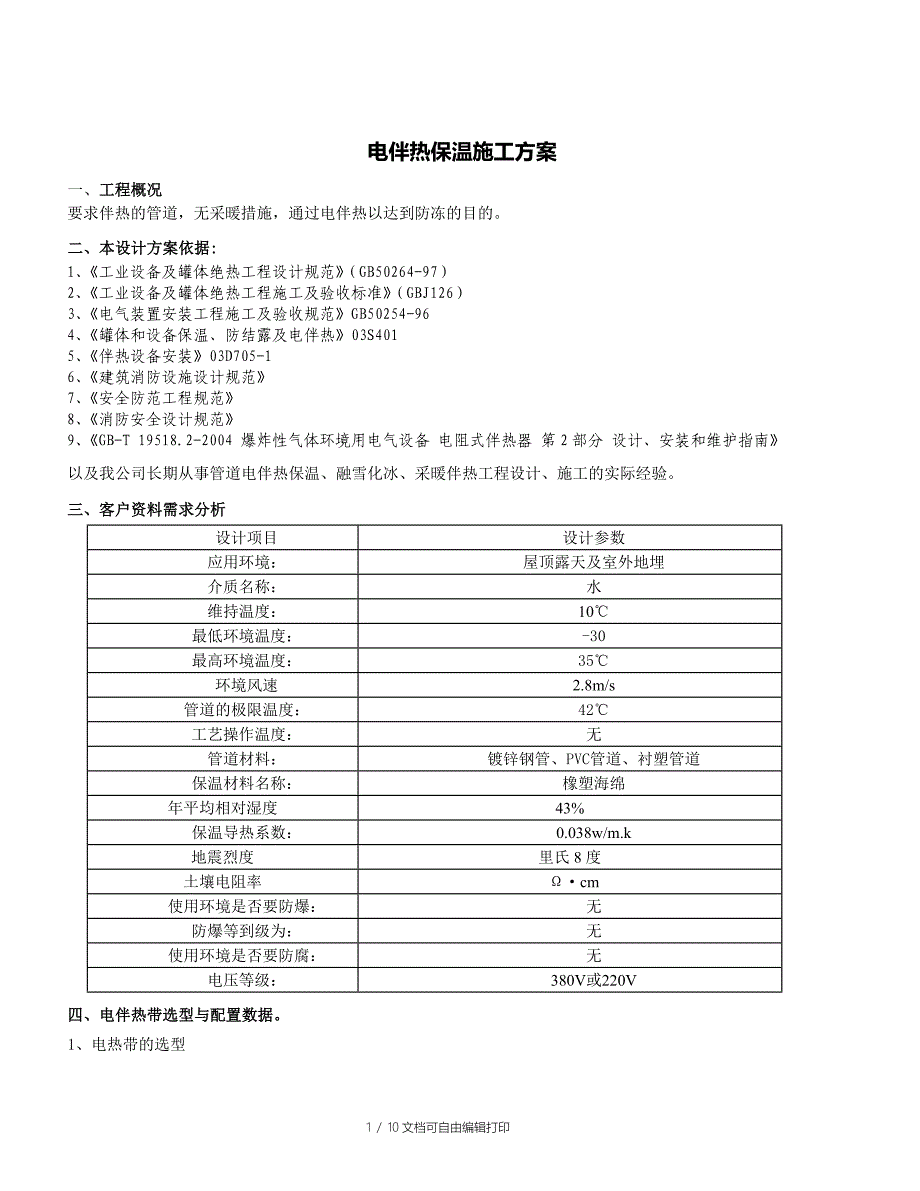

电伴热保温施工方案一、工程概况要求伴热的管道，无采暖措施，通过电伴热以达到防冻的目的二、本设计方案依据:1、《工业设备及罐体绝热工程设计规范》（GB50264-97）2、《工业设备及罐体绝热工程施工及验收标准》（GBJ126）3、《电气装置安装工程施工及验收规范》GB50254-964、《罐体和设备保温、防结露及电伴热》03S4015、《伴热设备安装》03D705-16、《建筑消防设施设计规范》7、《安全防范工程规范》8、《消防安全设计规范》9、《GB-T 19518.2-2004 爆炸性气体环境用电气设备 电阻式伴热器 第2部分 设计、安装和维护指南》以及我公司长期从事管道电伴热保温、融雪化冰、采暖伴热工程设计、施工的实际经验三、客户资料需求分析设计项目设计参数应用环境：屋顶露天及室外地埋介质名称：水维持温度：10℃最低环境温度：-30最高环境温度：35℃环境风速2.8m/s管道的极限温度：42℃工艺操作温度：无管道材料：镀锌钢管、PVC管道、衬塑管道保温材料名称：橡塑海绵年平均相对湿度43%保温导热系数：0.038w/m.k地震烈度里氏8度土壤电阻率 Ω·cm使用环境是否要防爆：无防爆等到级为：无使用环境是否要防腐：无电压等级：380V或220V四、 电伴热带选型与配置数据。
1、电热带的选型根据：维持温度为10℃，选用鄂尔多斯市金利华电伴热科技有限责任公司生产的ZRDBR-PB型电热带较为适用，此材料为自限温低温含氟型电热带产品，此电热带具有：抗腐蚀、抗紫外线，使用寿命较长，特别是电热带可以根据管道热损自动调节输出功率，发热温度均匀；安装、施工便利；维护、检修简单在管道维持温度10℃以下时，电热带的输出功率大于标称功率，当管道和环境温度高于10℃时，电热带的输出功率就小于标称功率，温度越高功率越小电热带单根最大使用长度为：100米2、伴热系统主要产品简介在选择伴热带产品时，应综合考虑各种因素，如适用性、经济性、供电条件，最高工作温度，周围有无腐蚀性，环境等根据管道维持温度及偶然性的最高操作温度选定相应的最高承受温度和最高工作温度的伴热带 一、 该工程设计温度低于65℃的管线采用自限温低温含氟型电热带产品，型号为 ZRDHR-PF-15-220,示意图如下 伴热带的产品结构示意图1 导体;2 （发热电阻体）PTC芯带;3 绝缘层; 4金属编织屏蔽层 5含F46材质的阻燃外护套2、产品参数要求：1、标准颜色：红色2、温度范围：最高维持温度65℃ | 最高表面温度6℃±5℃ | 最高承受温度105℃3、施工温度：最低：—20℃ 4、热稳定性：由10℃至99℃间来回循环300次后，电缆发热量维持在90%以上；5、弯曲半径：20℃室温时为25．4mm；—30℃低温时为35．0mm 6、绝缘电阻：电缆长度100m，环境温度75℃时，用2，500VDC摇表摇试1分钟,绝缘电阻(导线与屏蔽间)最小值为1200MΩ 工作电压： 220V 防爆标志：ExeⅡT4 功率：15W/米序号技术参数低温阻燃自控温电热带1最高表面温度（℃）65±52最高承受温度（℃）1353额定功率（w/m，10℃）154额定电压（v）2205防爆标志ExeIIBT46适用场所防爆防腐区域7母线材质镀锡铜芯8绝缘层材料辐照交联9绝缘层厚度（mm）≥0.510屏蔽层材料金属丝编织网11屏蔽层厚度（mm）0.612护套层材料F46氟塑料13护套层厚度（mm）0.914标准颜色黑色15施工温度（℃）最低-1516热稳定性由10℃至149℃来回循环300次后.热线发热量维持在90%以上.17挠曲半径20℃室温时为25.4mm.-30℃低温时为35.mm18绝缘电阻热线长度300米,环境温度75℃时,用2500VDC摇表摇试1分钟,绝缘电阻最小值为3000MΩ3、附材的选型与用途(1)智能控制箱:控制各回路电热带的启动,内置温度传感装置,探测管道温度,根据伴热管道所需最低维持温度,能自动,准确,科学节能地调节伴热系统的启动。
从而达到智能控制的目的2)电源接线盒:用于每一路电伴热带的始端,与供电电缆连接3)三通接线盒:用于管道主管与支管之间电伴热带的连接4)两通接线盒:用于电伴热带之间的连接5)尾端接线盒:用于电伴热带末端的保护6)压敏胶带:用于电伴热带于管道上的绑扎7）卡箍：用于固定电源接线盒4、管道热损表与电伴热带安装比例： 以管径为DN150的管道为例，最低极限温度为-30℃，维持温度5℃，以伴热为主，加热为辅，伴热效果为10℃左右，保温厚度均为50mm，采用15W/m型防紫外线、防酸碱腐蚀含氟材料电伴热带第一步：根据公式理论散热量Q1， QT——单位长度管道的热损失W/mTm——管道的维持温度℃Ta——最低环境温度℃K——保温材料的导热系数W/（m·℃）D——保温层内径mmδ——保温层厚度mm通过计算得：DN150的管道理论散热量QT=32.8W/m第二步：管道的实际热量补偿Q2= C1×C2×Q1 = 1×1.05×32.8 =34.44w/m式中： C1：管道材料修正系数：1C2：环境条件修正系数，取1.05其它管道计算过程同上，管线的实际伴热量及安装比例如下：序号管径维持温度（℃）保温厚度(mm)管道所需伴热量 安装比例本工程管道数量1DN50105018.3w/m1：11302DN150105034.5w/m1：3403DN250105055w/m1：41704DN350105070w/m1：5350 DN350管道与电热带安装比例为1：5缠绕或者直敷安装DN250管道与电热带安装比例为1：4缠绕或者直敷安装，DN150管道与电热带安装比例为1：3缠绕或者直敷安装；DN50管道与电热带安装比例为1：1直敷安装。
考虑到电源接线盒、三通、两通，阀门造型个部位的预留加10%.电伴热带最大使用长度不得大于100米，考虑安装现场管道实际情况，计算回路时候按照80米电热带一个回路罐体伴热计算：管径在DN600的管道，按照罐体方案处理，最低极限温度为-20℃，维持温度--15℃，以伴热为主，加热为辅，伴热效果为5℃左右保温厚度均为60mm厚度的橡塑保温材料，采用25W/m型防紫外线、防酸碱腐蚀含氟材料电伴热带 λ×（Tm-TA） 0.038×[15-（-20）]Q1 = D× =1.4× =31.03w/m2 δ 0.06 式中：λ----保温材料导热系数， (查表“橡塑保温材料散热系数”)Tm----介质维持温度 （℃）TA----最低环境温度 （℃）δ----保温材料的厚度（m）Q1----单位平方散热量（W/㎡）D-----安全系数实际热损失Q2的计算Q2= C1×C2×Q1 = 1.4×1.05×31.03=45.6w/m2序号管径维持温度（℃）保温厚度(mm)管道所需伴热量安装比例1DN600105045.6w/m1：5备注：低温自控温伴热带标称功率为25W(10℃时)，当温度上升后，功率下降，15℃时候，功率为10-15W/M,故底层地埋管伴热比例为1:5。
安装过程中由于管道为拼接，顾采取串联形式连接每段电伴热带，接头配件部分需做好防水处理，管件阀门处做预留5、电热带安装系数1) 阀门所需热线长度等于阀门系数乘以每米管道需要的热线长度2）每个法兰需要的热线长度等于法兰直径的两倍乘以每米管道所需电热带数量 3）管道其他散量大的管件处，需增加电热带敷设数量保证该处不冻4）每个电热带配件需要预留不少于1米作为余量，以便于接线及日后检修用5）安装过程中，电热带固定松紧度不同会造成电热带实际安装数量有一定误差综合上述五点：取安装系数为1.06，则电热带的安装数量为设计数量×安装系数6、管道电伴热安装示意图五、此工程管道材料数据（此数据为暂估数据、如实际安装中超出此数量需增加） 电热带数量统计序号伴热区域维持温度℃管径mm长度m电热带型号安装方式电热带长度开关容量防爆分线盒配电箱1设备层通风处局部冷凝管1050130ZRDHR-PF-151:2 U型275m20A一进一出PDX-1(54台)2屋顶层空调室外管道1015040ZRDHR-PF-151:3 U型127m20A一进一出PDX-6(6台)10250170ZRDHR-PF-151:4 U型721m20A一进一出10350350ZRDHR-PF-151:5 U型1855m20A一进一出3底层空调平面10600140ZRDHR-PF-251:5 U型 742m20A一进一出PDX-6(2台) 材料表序号名称规格型号单位数量备注1自控温伴热带ZRDHR-PFM3720预留6%的余量5防爆温度控制器BJW51台 626防爆电源接线盒FDH只102电源转换盒7防爆尾端接线盒FZH只160密封电伴热带8防爆二通接线盒FIH只108支路电源使用9防爆分线盒一进两出只20分线使用10铝箔胶带50m×50mm卷8011耐热压敏胶带20mm×25m卷15012硅胶703盒40密封接线盒13侯卡AB304米30含螺丝14防爆配电箱PDX-6台8含三块控制仪表15防爆配电箱PDX-1台5含三块控制仪表备注：以上用量含两年内维护及易损件。
六、控制要求及电气要求系统说明 控制要求1)各类伴热系统控制方式采用温度控制器就地控制现场配电箱供电回路2)对物料的操作温度，介质控制精度±2℃3)各类设备工艺温度维持管系伴热控制：采用机械式温控器4)单一回路且伴热回路启动电流小于温控器结点最大开关容量的，直接采用温控器接点分断电源回路控制方式，原则上尽量不用接触器控制5)供货商应确保控制方案完全达到预期的伴热效果，完全满足设计要求6)电伴热的控制回路根据工艺和检修的需要分段控制并能避免局部过热。
