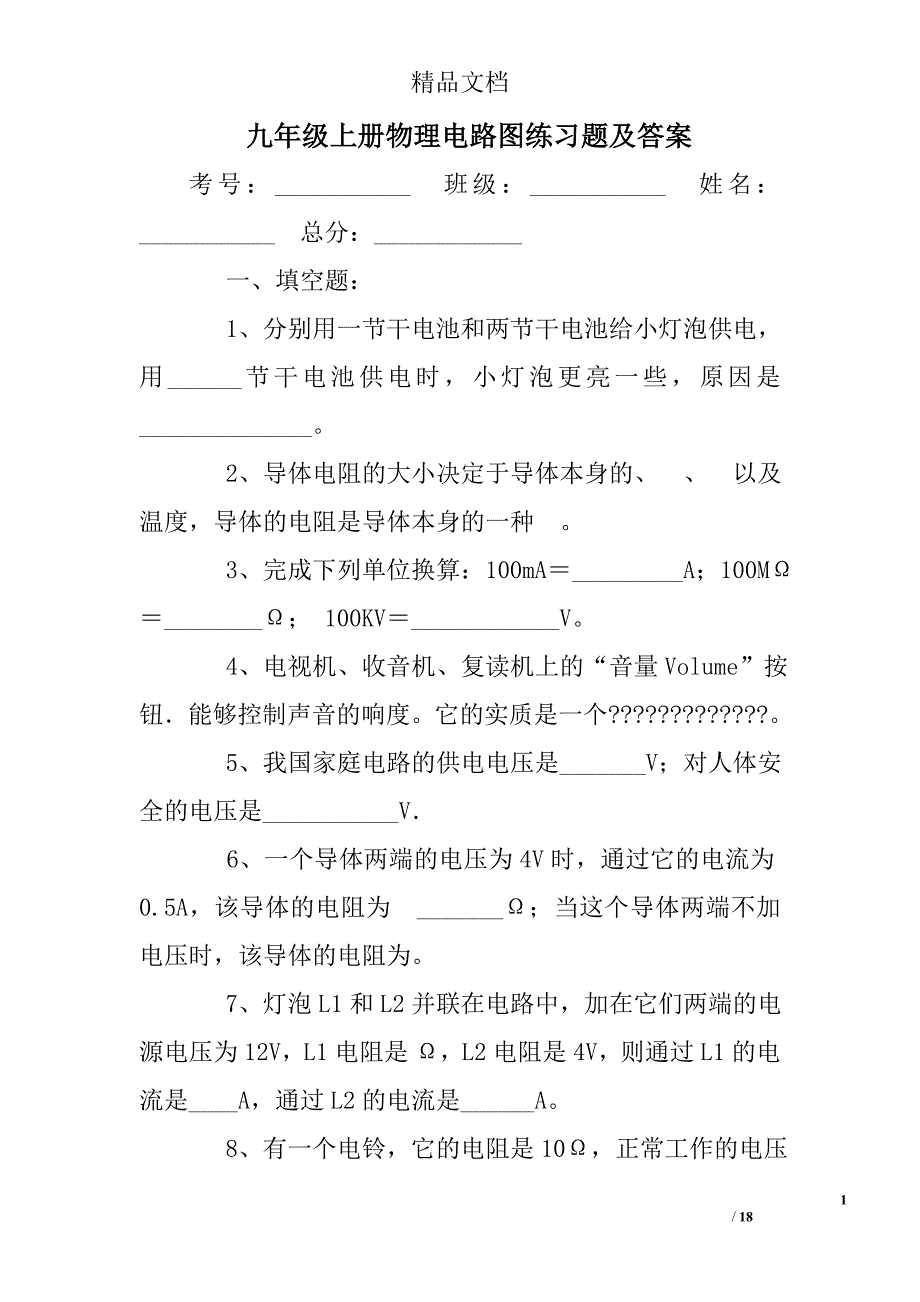

精品文档 九年级上册物理电路图练习题及答案 考号：___________ 班级：___________ 姓名：___________ 总分：____________ 一、填空题： 1、分别用一节干电池和两节干电池给小灯泡供电，用______节干电池供电时，小灯泡更亮一些，原因是______________ 2、导体电阻的大小决定于导体本身的 、 、 以及温度，导体的电阻是导体本身的一种 3、完成下列单位换算：100mA＝_________A；100MΩ＝________Ω； 100KV＝____________V 4、电视机、收音机、复读机上的“音量Volume”按钮．能够控制声音的响度它的实质是一个????????????? 5、我国家庭电路的供电电压是_______V；对人体安全的电压是___________V． 6、一个导体两端的电压为4V时，通过它的电流为0.5A，该导体的电阻为 _______Ω；当这个导体两端不加电压时，该导体的电阻为 7、灯泡L1和L2并联在电路中，加在它们两端的电源电压为12V，L1电阻是Ω，L2电阻是4V，则通过L1的电流是____A，通过L2的电流是______A。
8、有一个电铃，它的电阻是10Ω，正常工作的电压为6V现只有一个电压为9V的电源，为使电铃正常工作，应给它联一个阻值为Ω的电阻图中电表的示数分别为：甲图是______，乙图是______. 10、 一只2Ω的电阻和一只3Ω的电 阻串联，已知2Ω电阻两端的电压是 1V，则3Ω电阻两端的电压是 ________V，串联电路中的电流是__________A 11、如图所示的电路，电源电压为9V，当开关闭合时，灯L两端 1的电压也为9V，则产生故障的原因可能是_____________或___________ 二、选择题： 12、同学们在学习了电压知识后，对电压有各自不同的认识，下列说法中不正确的 A、电源是提供电压的装置； B、电路中有电流就一定有电压； C、电路中有电压就一定有电流；D、电压是电路中形成电流的原因 13、当将滑动变阻器的滑片P向右移动时．下图中的哪一种连接方法可使变阻器连入电路部分的电阻增大？―――――――――――――――――――――――――― 14、在图所示的电路图中，能用电压表正确测出灯L1两端电压的是――― A、导体的电阻与导体两端的电压成正比 B、导体的电阻与本身的材料和属性有关,与电压、电流无关 C、导体的电阻既与导体两端的电压成正比,又与导体中的电流成反比 D、导体的电阻与导体中的电流成反比 18、如图所示的电路中,电源电压不变,开关闭合后,若滑动 变阻器的滑片P向右端移动,则 A、电压表的示数和电流表的示数都增大 B、电压表的示数和电流表的示数都减小 C、电流表的示数减小,电压表的示数增大 D、电流表的示数增大,电压表的示数减小 19、关于电流表和电压表的使用,下列说法错误的是――――――――― A、如不能估计被测电压、电流的大小,可取电表的任意两个接线柱进行试触 B、电压表可直接测量电源电压,而电流表不能直接接在电源两极间 C、测量前都必须选择合适的量程 D、都必须使电流从“+”接线柱流进电表,从“-”接线柱流出0、如图所示的电路中，小灯泡L恰能正常发光、若 电源电压U保持不变，当开关S闭合时，则―――． A、灯变亮，电流表读数变大B、灯变暗，电流表读数变小C、灯亮度不变，电流表读数变大 D、灯亮度不变，电流表读数变小 三、实验、探究题： 21、 在温度一定的条件下，做“研究决定电阻大小因素”的实验时，采用了_______的方法，即每次选用两根合适的导线，测出通过它们的电流，然后进行比较得出结论。
下表给出了实验中所用到的导线的情况 ⑴为了研究导线电阻与材料是否有关，应选用的两根导线是 ⑵为了研究导线电阻与长度是否有关，应选择的两根导线是 ⑶为了研究导体电阻与横截面积是否有关，应选择的两根导线是 22、为测定小灯泡的电阻，给你如图所示的器材，请你用笔代替导线完成电路的连接，并在虚线框内画出电路图 23、如图所示，是利用电压表和电流表测量电阻的实验装置 ⑴根据图甲所示的电路图把实物图乙连接完整，要求电流表、电压表均接低量程. ⑵图丙是某一次测量时电压表的数据，则此时电压表的读数是，如果此时电流表的 读数是0.16A，则电阻是Ω. 甲乙丙 24．小宁用两节干电池和一个灯泡连接了如图所示的电路， 用来探究铅笔芯AB的导电性．探究中发现，灯泡能发光， 这说明铅笔芯是，发出微弱的光说明， 当P向右移动时灯泡亮度 ． 四、综合题： 25、为什么电压越高越危险？请从欧姆定律的角度来解释 26、某同学认为：“I＝ UUU 变形可得R＝而R＝就表明，导体的电阻R跟它两端的RII 电压成正比，跟它电流成反比。
这种说法对吗？为什么？ 27．在家庭电路中，常用试电笔来判别火线和零线家庭电路的电压为220伏特，某同学用阻值为800千欧的测电笔与火线接触时氖管发光，该同学手与地面间的人体电阻为80千欧，则通过该同学的电流为多少mA？ 8． 将两个电阻R1与R2并联后接在电压为2V的电源上，开关S闭合后干路电流为2A,通过电阻R1的电流是1.2A,求：R1与R2的阻值分别为多少Ω？ 沪粤版《简单电路》单元试题 一、填空题： 1、2、两节电池电压大2、材料、长度、横截面积3、0.1105104、变阻器5、220不高于3、 8、1.53 8、 串59、0.7A12.5V10、1.0.511、L1断路 L2短路 二、选择题： 12、13、14、18、 19、 0、 ． 三、实验、探究题： 21、控制变量 CFCGAD2、 23、0.8V Ω 24． 导体 导电性能弱 渐亮 四、综合题 25、答：在电阻一定时 ，据I＝ U ，电压越高，电流越大 R 26、答：不对因为导体的电阻是导体本身的一种性质，跟电压和电流无关。
7．解：R＝800KΩ＋80KΩ＝880KΩ＝8.8105Ω 据欧姆定律：I＝ U220＝A＝0.25mA R8.8?105 28． U1＝U2＝U＝24V R1＝U1/I1＝24V /1.2A＝20Ω 据：I＝I1＋I I2＝I － I1＝2A－1.2A＝0.8A R2＝U2/I2＝24V /0.8A＝30Ω 九年级上册物理电流和电路测试题 一、填空题 1.节日用小彩灯由28个小灯泡________联而成，接入电路，现测得第1只小灯泡的电流为0.1A，那么通过第25只小灯泡的电流为_____A 2.家庭电路中的电风扇、洗衣机、电视机等用电器使用的插座与电灯之间的连接方式是_________联，开关与电灯之间的连接方式是_________联 3.如图所示，如果要使灯L1、L2串联，则应闭合开关__________，断开开关________，如果电流表的示数为0.25A，则通过L1的电流为____A，通过L2的电流为_____A;如果要使灯L1、L2构成并联，则应闭合开关__________，断开开关________，如果电流表的示数为0.8A，通过L1的电流为0.35A，则通过L2的电流为____A。
4.使用电流表测电路里的电流，为了避免电流过大损坏电流表，在不能预先估计电流大小的情况下，要先拿电路的一个线头试触电流表_________量程的接线柱 5.通常情况下，干燥的木板是_________，但是在潮湿的天气里，木板也会成为 _________这说明导体和绝缘体之间没有绝对的_________，在一定条件下，它们之间可以发生_________ 6.如上图所示的电路中，当开关S1、S2断开，S3、S4闭合时，灯_________发光，它们的连接方式是_________联;当开关S1闭合，S2、S3、S4断开时，灯_________发光，它们的连接方式是_________联;当开关S2、S3、S4闭合，S1断开时，灯__________发光，它们的连接方式是__________联;当同时闭合开关S1、S3时，灯__________发光，会出现__________现象 二、选择题 1、电路中获得持续电流的条件是 A.电路中存在大量的自由电子B.电路中必须有电源 C.电路中有电源，且电路闭合D.电路中有电源，且有灯泡 2、下列说法中不正确的是 A.任何情况下都不能把电池的两端直接连在一起 B.电路中电流的方向是“正极→负极” C.在电路中，电源是把其他形式的能转化为电能的装置 D.一般的电路由电源、用电器、开关和导线组成 3、某同学看到一条通电导线某处绝缘皮因损坏而裸露，为防止触电事故，他想临时将损坏处包起来，可是，他手边没有绝缘胶带，他可以选用下列材料中的 A.锡箔纸B.塑料纸C.湿布条D.废铁片 4、下列各组物体中全部属于导体的是 A.铝、陶瓷B.橡胶、铜C.油、大地D.石墨、水银 5、实验课上四位同学连接的电路如下图所示，他们中连接错误的是 6、某同学用一个电源、一个开关和若干导线，将两个相同的灯泡连接起来，检查无误后，闭合开关，下列说法中正确的是 A.如果两个灯泡都亮，这两个灯一定是串联B.如果两个灯泡都亮，这两个灯一定是并联 C.如果只有一个灯亮，这两个灯一定是串联 D.如果只有一个灯亮，这两个灯一定是并联 7、如图4所示，当开关S闭合时，灯L1、L2均不亮。
某同学用一根导线探究其故障：当把导线并接在灯L1两端时发现灯L2亮，灯L1不亮;当把导线并接在灯L2两端时发现两灯都不亮，由此可知 A.灯L1短路B.灯L1断路 C.灯L2短路D.灯L2断路 8、小明同学使用电流表时，本应使用“—”和“3”接线柱，但误将“—”和“0.6”接线柱接入电路，而电流还是从“0.6”接线柱流入，从“—”接线柱流出这样做的结果将是 A.电流表的指针转过的角度变小了 B.电流表的指针转过的角度变大了，电流表可能烧坏 C.电流表的指针不动 D.电流表的指针反向偏转 9、小芳同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的一侧偏转，这说明她的电路出现了什么故障 A.电路中电流太大B.电路中的电流太小 C.电流表直接接在电源上D.电流表的“+”、“—”接线柱接反了 10、方芳在连接电路时发现：当开关S断开后，三个小灯泡同时熄灭了，说明此三个小灯泡的连接方式是 A.串联B.并联C.混联D.以上三种情况都有可能 11、如图5所示，开关闭合时电流表示数为0.4A，若通过L1的电流为I1，通过L2的。
