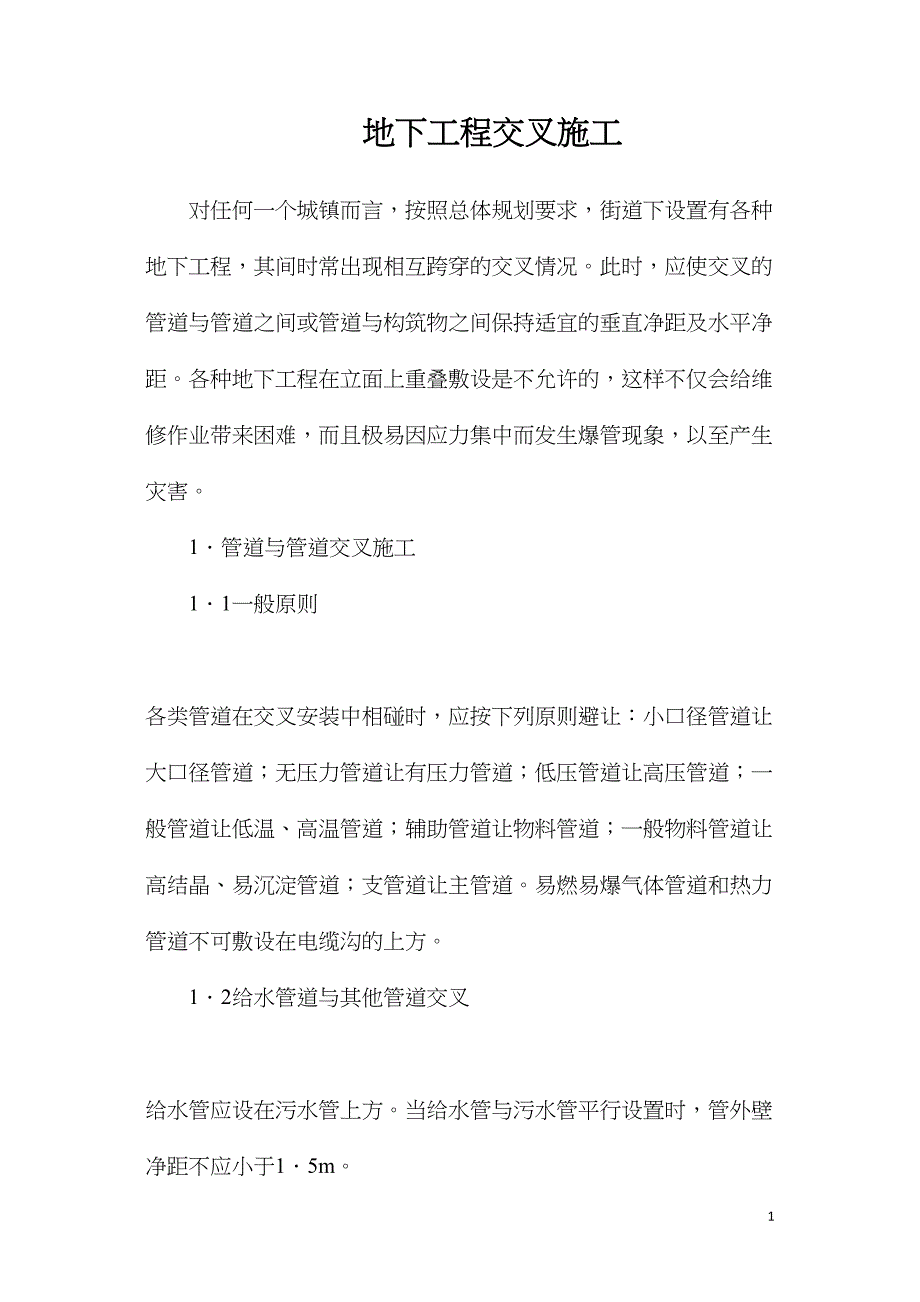

地下工程交叉施工对任何一个城镇而言，按照总体规划要求，街道下设置有各种地下工程，其间时常出现相互跨穿的交叉情况此时，应使交叉的管道与管道之间或管道与构筑物之间保持适宜的垂直净距及水平净距各种地下工程在立面上重叠敷设是不允许的，这样不仅会给维修作业带来困难，而且极易因应力集中而发生爆管现象，以至产生灾害1．管道与管道交叉施工1．1一般原则 各类管道在交叉安装中相碰时，应按下列原则避让：小口径管道让大口径管道；无压力管道让有压力管道；低压管道让高压管道；一般管道让低温、高温管道；辅助管道让物料管道；一般物料管道让高结晶、易沉淀管道；支管道让主管道易燃易爆气体管道和热力管道不可敷设在电缆沟的上方1．2给水管道与其他管道交叉 给水管应设在污水管上方当给水管与污水管平行设置时，管外壁净距不应小于1．5m 当给水管设在污水管侧下方时，给水管必须采用金属管材，并应根据土壤的渗透水性及地下水位情况，妥善确定净距 给水管道相互交叉时，其净距不应小于0．15m生活饮用水给水管道与污水管道或输送有毒液体管道交叉时，给水管道应敷设在上面，且不应有接口重叠；当给水管敷设在下面时，应采用钢管或钢套管，套管伸出交叉管的长度每边不得小于3m，套管两端应采用防水材料封闭。
给水管道从其他管遭上方跨越时，若管间垂直净距大于等于0．25m一般不予处理；否则应在管间夯填黏土，若被跨越管回填土欠密实，尚需自其管侧底部设置墩柱支撑给水管 当其他管道从给水管下部穿越时，若两种管道同时安装，除其他管道作局部加固于四周填砂外，两管之间的沟槽可采用三七灰土填夯当其他管道从原建给水管道下方穿越时，若管间垂直净距小于0．25m，可于给水管管底以下包角135°范围内的全部沟槽浇筑混凝土，处理沟槽长度约为给水管管径加0．3m；如遇管间垂直净距大于0．25m时，可于给水管管底以下整个沟槽回填砂夹石或灰土，给水管道可铺筑135°混凝土或砂浆的带形管座，其处理沟槽长度同前 当给水管与排水干管的过水断面交叉，若管道高程一致时，在给水管道无法从排水干管跨越施工的条件下，亦可使排水干管保持管底坡度及过水断面面积不变的前提下，将圆管改为沟渠，以达到缩小高度目的给水管设置于盖板上，管底与盖板间所留0．05m间隙中填置砂土，沟渠两侧填夯砂夹石，如图12-1所示 图12-1排水管扁沟法穿越 1—给水管：2—混凝土管座；3—砂夹石；4—排水沟渠： 5—黏土层；6—检查井1．3热力管道与其他管道交叉施工 当自来水、排水管道或电缆与热力网管道交叉必须穿入热力网管沟时，应加套管或用厚度小于100mm的混凝土防护层与管沟隔开，同时不得妨碍热力管道的检修及地沟排水。
套管应伸出管沟(检查室)以外，每侧不应小于1m燃气管道不得穿人热力管网不通行管沟 热力网管道与燃气管道交叉且垂直净距小于300mm时，燃气管道应加套管套管两端应超出管沟1m以上 地上敷设的热力网管道同架空输电线或电气化铁路交叉时，管网的金属部分(包括交又点两侧5m范围内钢筋混凝土结构的钢筋)应接地．接地电阻不应大于10Ω1．4燃气管道与其他管道交又 燃气管道与铁路、公路干线、地沟及其他管道的阀井交叉，或必须通过居住建筑物和公共建筑物近旁以及埋深过浅时，均应敷设在套管内．可采用开挖施工，也可用顶管使套管就位套管直径应比燃气管道直径大100mm以上套管常用钢管或钢筋混凝土管1．5管道与构筑物交叉施工1．5．1给水管道与构筑物交叉施工 当地下构筑物埋深较大时，给水管道可从其上部跨越施工时，应保证给水管底与构筑物顶之间高差不小于0．3m；且使给水管顶与地面之间的覆土深度不小于0．7m，对冰冻深度较深的地区而盲，还应按冰凉深度要求确定管道最小覆土深度，此外，在给水管道最高处应安装排气阀并砌筑排气阀井，如图12-2所示 当地下构筑物埋深较浅时，给水管道上跨构筑物不能满足覆土要求时，给水管道可以从构筑物下部穿越，施工时要求构筑物基础下面的给水管道应增设套管。
当构筑物后施工时，须先将给水管及其套管安装就绪后再修筑构筑物 图12-2给水管道从上部跨越构筑物 图12-3排水管道倒虹管穿越构筑物 1．5．2排水管道与构筑物交叉施工 排水管道为重力流，其与构筑物交叉时，仅能采用倒虹管自构筑物底部穿越，如图12-3所示施工时，要求穿越部分管道增设套管，倒虹管上下游分别砌筑进水室与出水室1．5．3燃气管道与构筑物交又施工 当燃气管道遇到障碍时，常采取以下措施 ①当实际情况小于表13-6、表13-7规定的净距时，根据当地条件，燃气管道横向或竖向绕过，增加4个弯管 ②增加套管，将燃气管道敷设在套管内，套管的做法见图12-4 图12-4煤气管道在套管中的敷设 ③增加地沟，将燃气管敷设在砖砌管沟内1．5．4建筑物建在管道上施工 管道被压在建筑物下，原则上是不允许的当建筑物实在巢无法避开地下管道时，则应当保证在地上构筑物一旦发生下沉时，管道不致受到影响，而且应创造管道维修的方便条件 当建筑物基础尚未建在地下管道上时，可采用图12-5所示管道垂直基础处理，于两外墙处设置基础粱，且在建筑物内修建过人管沟，便于维修管道 当建筑物基础建在管道上时，可采用图12—6所示的管道在基础下与基础平行的处理方法作特殊的基础处理。
