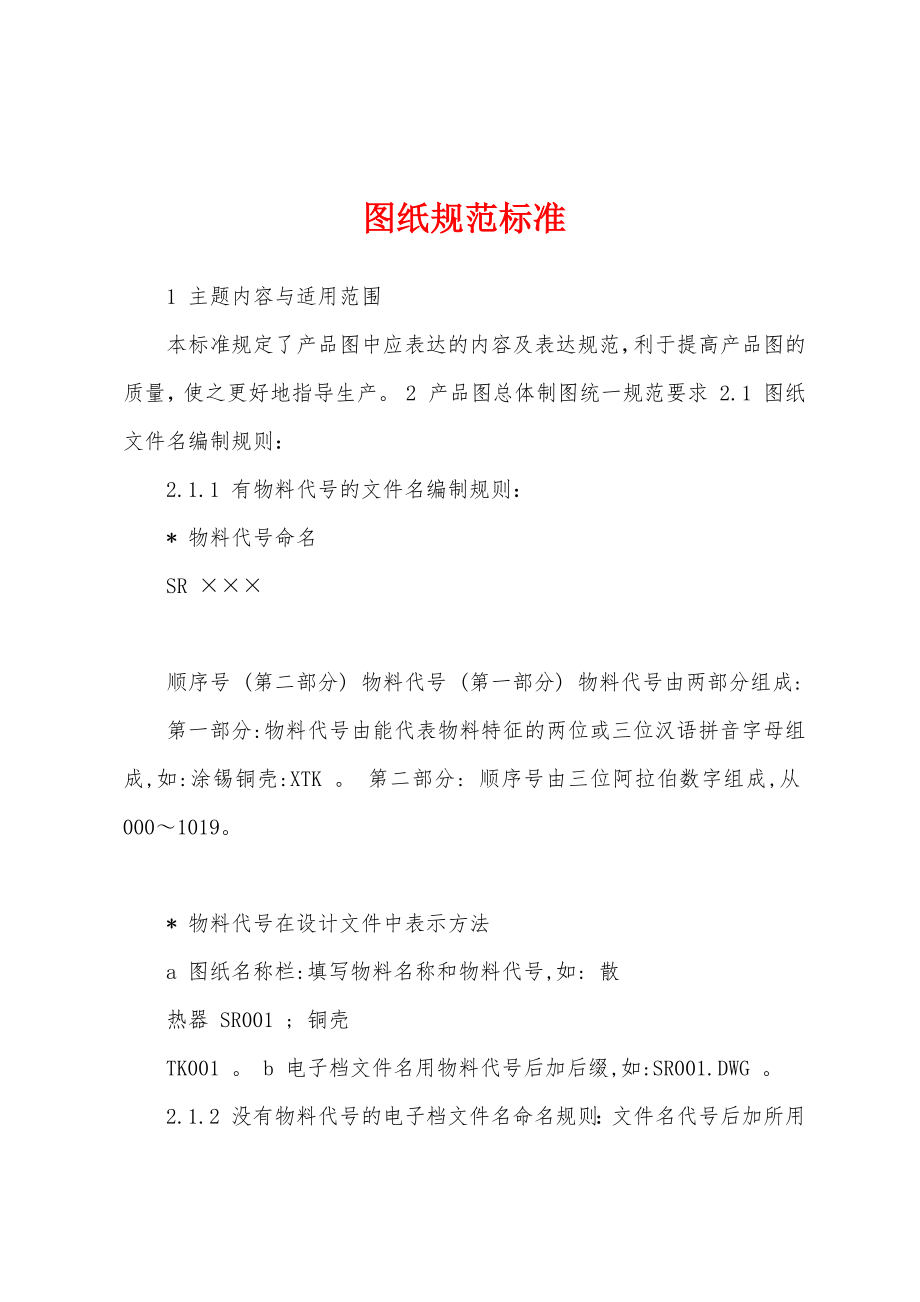

图纸规范标准 1 主题内容与适用范围 本标准规定了产品图中应表达的内容及表达规范，利于提高产品图的质量，使之更好地指导生产 2 产品图总体制图统一规范要求 2.1 图纸文件名编制规则： 2.1.1 有物料代号的文件名编制规则： * 物料代号命名 SR ××× 顺序号 (第二部分) 物料代号 (第一部分) 物料代号由两部分组成: 第一部分:物料代号由能代表物料特征的两位或三位汉语拼音字母组成,如:涂锡铜壳:XTK 第二部分: 顺序号由三位阿拉伯数字组成,从000～1019 * 物料代号在设计文件中表示方法 a 图纸名称栏:填写物料名称和物料代号,如: 散 热器 SR001 ; 铜壳 TK001 b 电子档文件名用物料代号后加后缀,如:SR001.DWG 2.1.2 没有物料代号的电子档文件名命名规则：文件名代号后加所用软件扩展名,如: 910102DL V1.0 .DOC 。
2.2 二维图纸应符合机械制图国家标准统一用第一视角投影 2.3 图纸各线条应统一， 可见轮廓线及过渡线、棱线用粗实线表示， 外观位置,限高线（假想轮廓线）用双点划线表示， 不可见轮廓线和棱线（虚线） 轴线和对称中心线（中心线） 尺寸界线和分界线（细实线） 1 主题内容与适用范围 本标准规定了产品图中应表达的内容及表达规范，利于提高产品图的质量，使之更好地指导生产 2 产品图总体制图统一规范要求 2.1 图纸文件名编制规则： 2.1.1 有物料代号的文件名编制规则： * 物料代号命名 SR ××× 顺序号 (第二部分) 物料代号 (第一部分) 物料代号由两部分组成: 第一部分:物料代号由能代表物料特征的两位或三位汉语拼音字母组成,如:涂锡铜壳:XTK 第二部分: 顺序号由三位阿拉伯数字组成,从000～1019 * 物料代号在设计文件中表示方法 a 图纸名称栏:填写物料名称和物料代号,如: 散 热器 SR001 ; 铜壳 TK001 。
b 电子档文件名用物料代号后加后缀,如:SR001.DWG 2.1.2 没有物料代号的电子档文件名命名规则：文件名代号后加所用软件扩展名,如: 910102DL V1.0 .DOC 2.2 二维图纸应符合机械制图国家标准统一用第一视角投影 2.3 图纸各线条应统一， 可见轮廓线及过渡线、棱线用粗实线表示， 外观位置,限高线（假想轮廓线）用双点划线表示， 不可见轮廓线和棱线（虚线） 轴线和对称中心线（中心线） 尺寸界线和分界线（细实线）。
