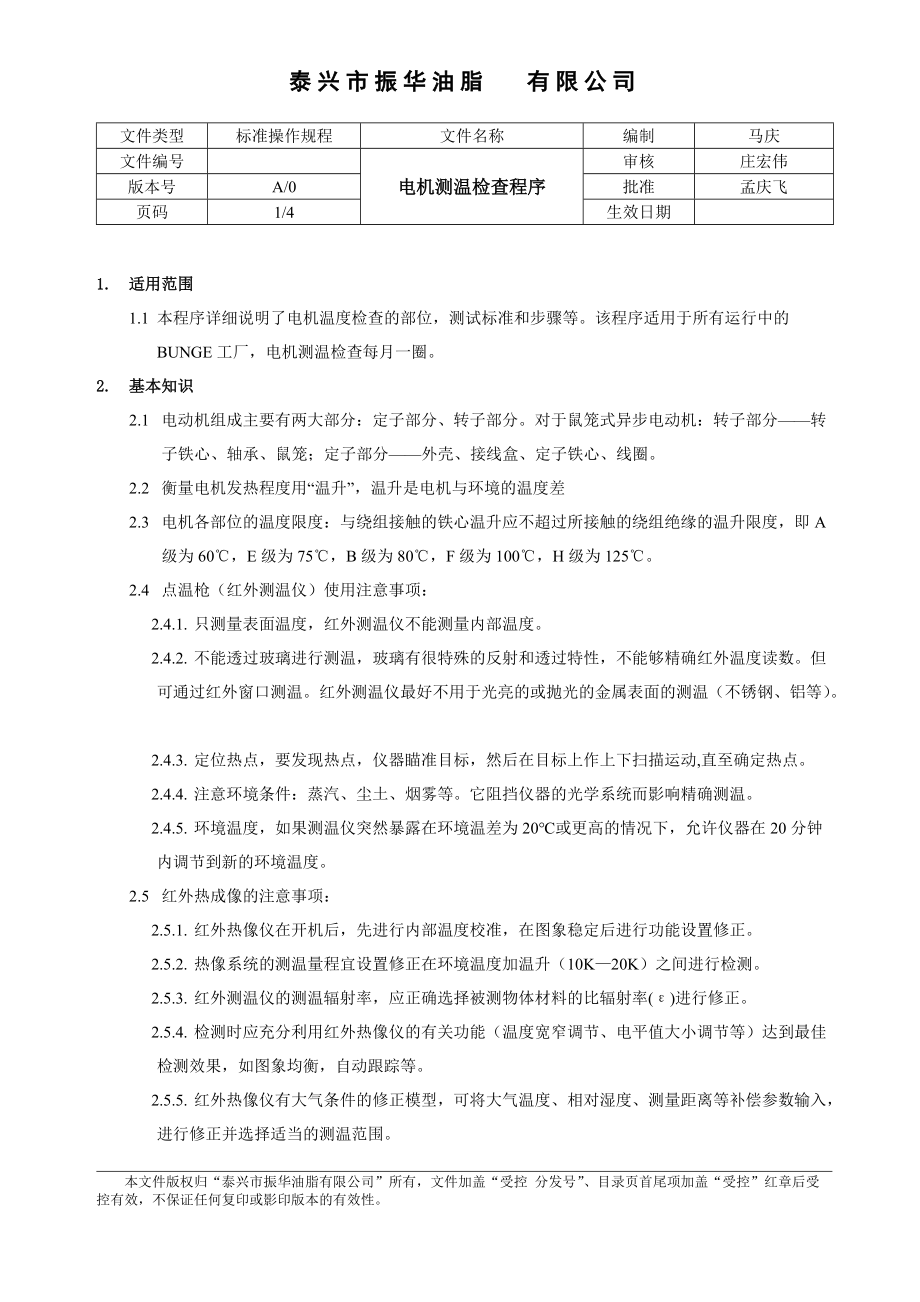

泰兴市振华油脂有限公司文件类型标准操作规程文件名称编制马庆文件编号电机测温检查程序审核庄宏伟版本号A/0批准孟庆飞页码4/4生效日期1. 适用范围 1.1 本程序详细说明了电机温度检查的部位，测试标准和步骤等该程序适用于所有运行中的BUNGE工厂，电机测温检查每月一圈2. 基本知识2.1 电动机组成主要有两大部分：定子部分、转子部分对于鼠笼式异步电动机：转子部分——转子铁心、轴承、鼠笼；定子部分——外壳、接线盒、定子铁心、线圈2.2 衡量电机发热程度用“温升”，温升是电机与环境的温度差2.3 电机各部位的温度限度：与绕组接触的铁心温升应不超过所接触的绕组绝缘的温升限度，即A级为60℃，E级为75℃，B级为80℃，F级为100℃，H级为125℃2.4 点温枪（红外测温仪）使用注意事项：2.4.1. 只测量表面温度，红外测温仪不能测量内部温度2.4.2. 不能透过玻璃进行测温，玻璃有很特殊的反射和透过特性，不能够精确红外温度读数但可通过红外窗口测温红外测温仪最好不用于光亮的或抛光的金属表面的测温（不锈钢、铝等）2.4.3. 定位热点，要发现热点，仪器瞄准目标，然后在目标上作上下扫描运动,直至确定热点。
2.4.4. 注意环境条件：蒸汽、尘土、烟雾等它阻挡仪器的光学系统而影响精确测温2.4.5. 环境温度，如果测温仪突然暴露在环境温差为20℃或更高的情况下，允许仪器在20分钟内调节到新的环境温度2.5 红外热成像的注意事项：2.5.1. 红外热像仪在开机后，先进行内部温度校准，在图象稳定后进行功能设置修正2.5.2. 热像系统的测温量程宜设置修正在环境温度加温升（10K—20K）之间进行检测2.5.3. 红外测温仪的测温辐射率，应正确选择被测物体材料的比辐射率(ε)进行修正2.5.4. 检测时应充分利用红外热像仪的有关功能（温度宽窄调节、电平值大小调节等）达到最佳检测效果，如图象均衡，自动跟踪等2.5.5. 红外热像仪有大气条件的修正模型，可将大气温度、相对湿度、测量距离等补偿参数输入，进行修正并选择适当的测温范围2.5.6. 检测时先用红外热像仪对被检测设备所有应测试部位进行全面扫描，检查有无过热异常部位，然后对异常部位和重点部位进行准确检测3. 作业要求及安全注意事项3.1 测温前应佩戴好PPE(安全帽，劳保防护眼镜，劳保手套)3.2 运行的电动机为旋转设备，禁止触摸3.3 电动机测温检查必须由取得《电工证》并且在有效期内的电气人员操作。
3.4 平时电动机测温检查使用点温枪进行测量，如果测量的电机有故障，再使用红外热成像仪进行复测3.5 电动机的测温点应有定位标识，在电动机的前端轴承，中间绕组部分，后端轴承的正上方3.6 点温枪距离电动机被测点应小于等于1m 3.7 点温枪严禁照射人的眼睛3.8 热成像测温仪应由受过专业培训并且合格的电气人员进行检测4. 电动机测温程序4.1 取得相应工单，准备点温枪及劳保用品，通知车间及电气负责人，4.2 找到检查表对应电动机的位号，如果不能确定，应询问车间操作工或值班长，应做到准确无误4.3 先测试点温枪，是否处于良好状态，可照射自己的手掌部分，大约34度4.4 取出测温检查表，找出所对应需要测试的电机编码的现场电机4.5 握住点温枪开关，将射出的红点照射在电机后端如下图所示位置，记下此时的温度值4.6 握住点温枪开关，将射出的红点照射在电机中间如下图所示位置，记下此时的温度值4.7 握住点温枪开关，将射出的红点照射在电机前端如下图所示位置，记下此时的温度值4.8 然后填完所测电机的所有数据，依此类推，测完所有需要检测的电机温度5. 记录表项目位号电机编码测温日期前端温度中间温度后端温度检查人备注 6. 文件修订6.1 2014-04-10文件初版； 本文件版权归“泰兴市振华油脂有限公司”所有，文件加盖“受控 分发号”、目录页首尾项加盖“受控”红章后受控有效，不保证任何复印或影印版本的有效性。
