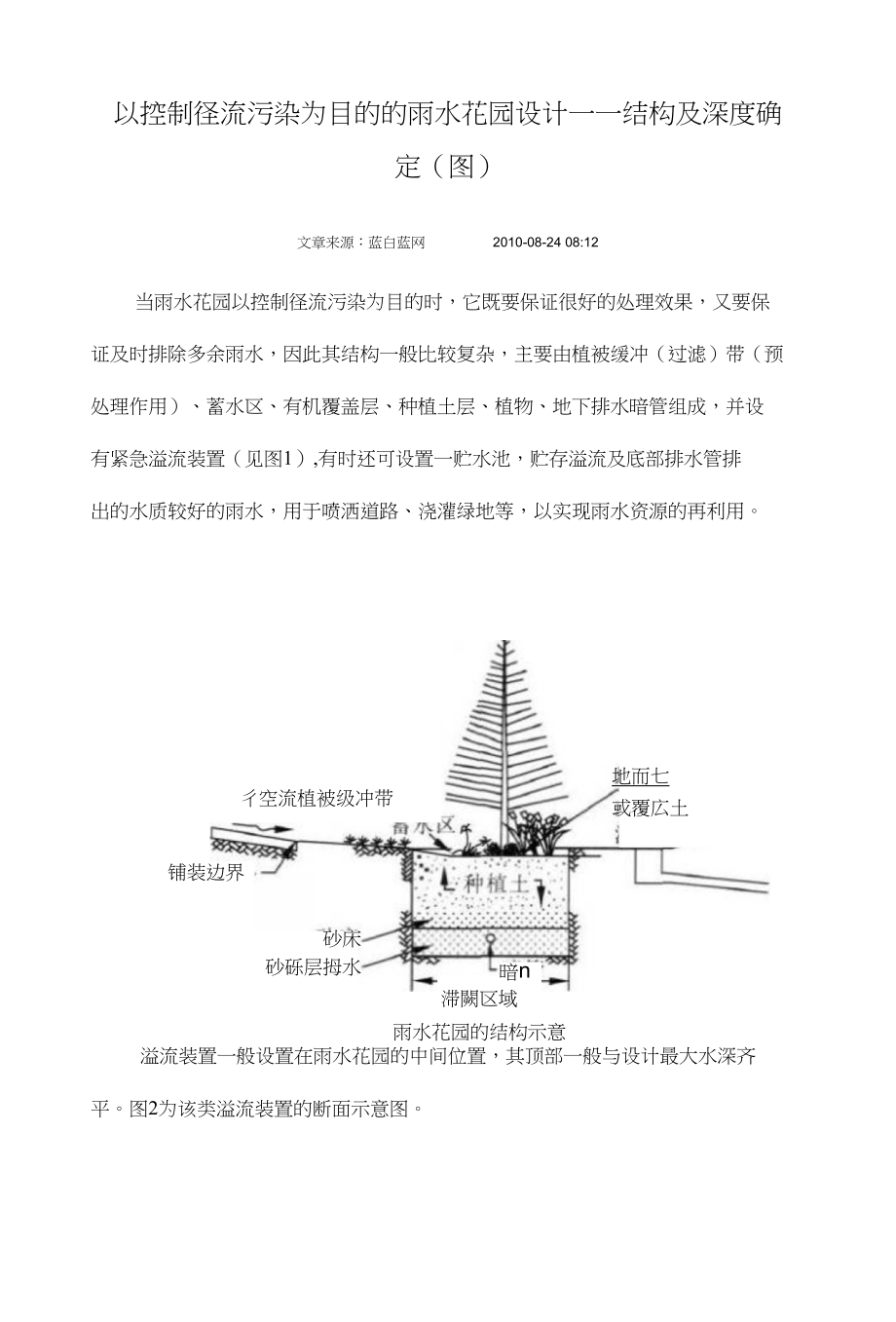

以控制径流污染为目的的雨水花园设计一一结构及深度确定（图）文章来源：蓝白蓝网 2010-08-24 08:12当雨水花园以控制径流污染为目的时，它既要保证很好的处理效果，又要保 证及时排除多余雨水，因此其结构一般比较复杂，主要由植被缓冲（过滤）带（预 处理作用）、蓄水区、有机覆盖层、种植土层、植物、地下排水暗管组成，并设 有紧急溢流装置（见图1）,有时还可设置一贮水池，贮存溢流及底部排水管排 出的水质较好的雨水，用于喷洒道路、浇灌绿地等，以实现雨水资源的再利用铺装边界暗n彳空流植被级冲带砂床 砂砾层拇水地而七 或覆広土滞闕区域雨水花园的结构示意溢流装置一般设置在雨水花园的中间位置，其顶部一般与设计最大水深齐平图2为该类溢流装置的断面示意图蓄水层放大鬲度溢流装號图2溢流装置示意该类雨水花园各层结构的说明及深度的确定见下表表雨水花园的结构说明及深度确定组成说明预处理区（植 被缓冲带或植被浅沟）停车场、公路等区域的雨水径流中含有大量的悬浮物及碎片， 有必要进行预处理蓄水区暂吋贮存雨水以便其慢慢渗入土壤，同吋也可沉淀径流深度 为 15~22cm, —般取 22 cm覆盖层防止表而土壤侵蚀，保持植物根部区域潮湿，为微生物的生长 及有机物质的分解提供介质，并且可以过滤大的悬浮物。
其厚 度一般取5〜10 cm植被土层为植物的生长提供水分及营养物质，过滤雨水径流，通过渗透、 植物吸收、土壤吸附、微生物作用去除污染物种有树木的种 植土厚度最小为120cm,没有树的最小为60cm底部砾石排水 层收集渗透后的雨水径流，其厚度一般取30〜45 cm；设有底部排 水管，以便及时排出下渗雨水溢流装置使超过设计能力的多余雨水溢流至附近水体或排水系统。
